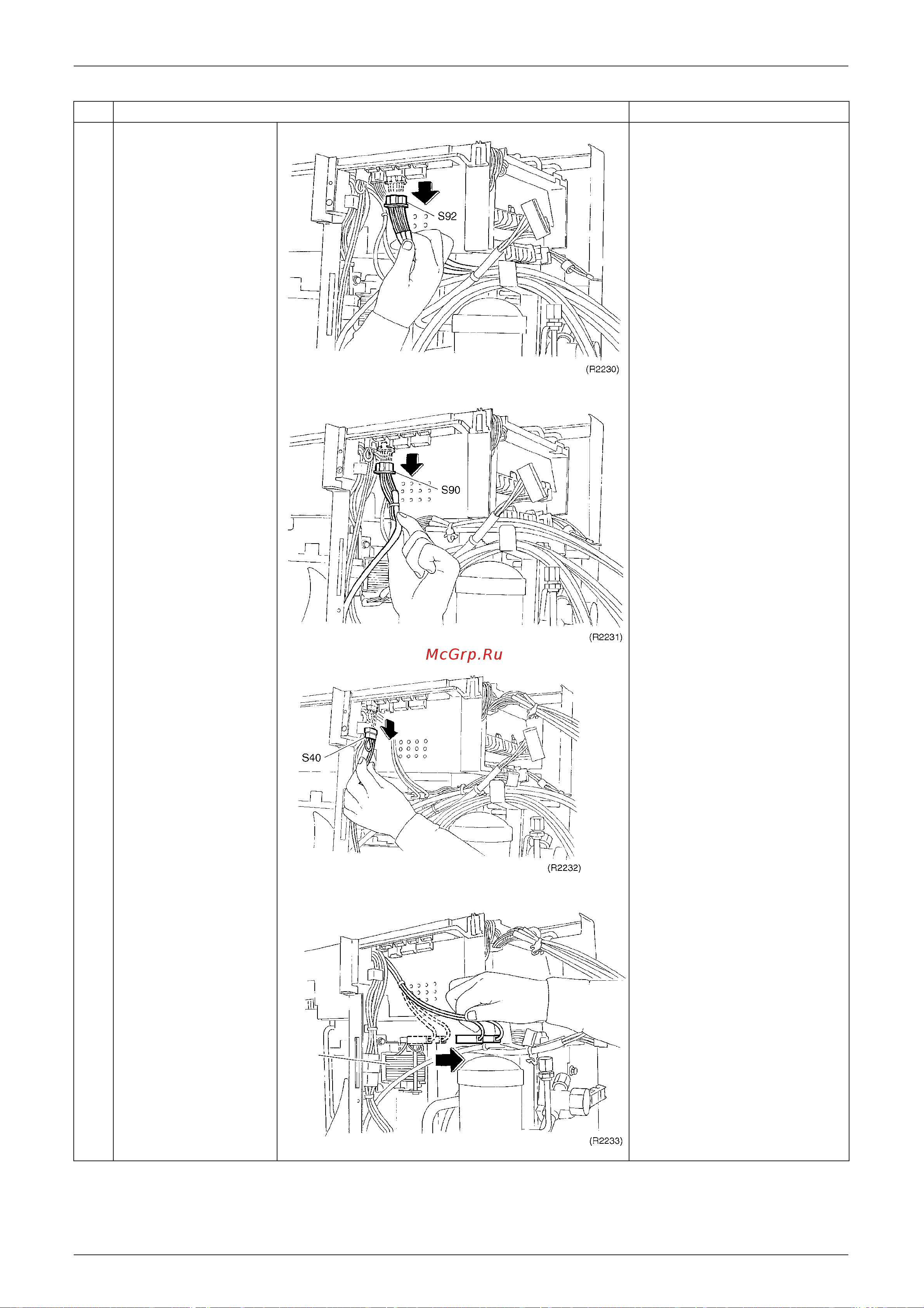

SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 189
4
Rimuovere il
connettore S92 per il
termistore linea gas.
5
Rimuovere i connettori
S90 per il termistore.
Termistore aria
esterna (blu)
Termistore linea di
mandata (nero)
Termistore
scambiatore di
calore (grigio)
6
Togliere il connettore
S40 del relè di
massima corrente.
7
Sostituire il cavo di
alimentazione del
reattore.
Fase
Procedura Posizioni
Reattore
