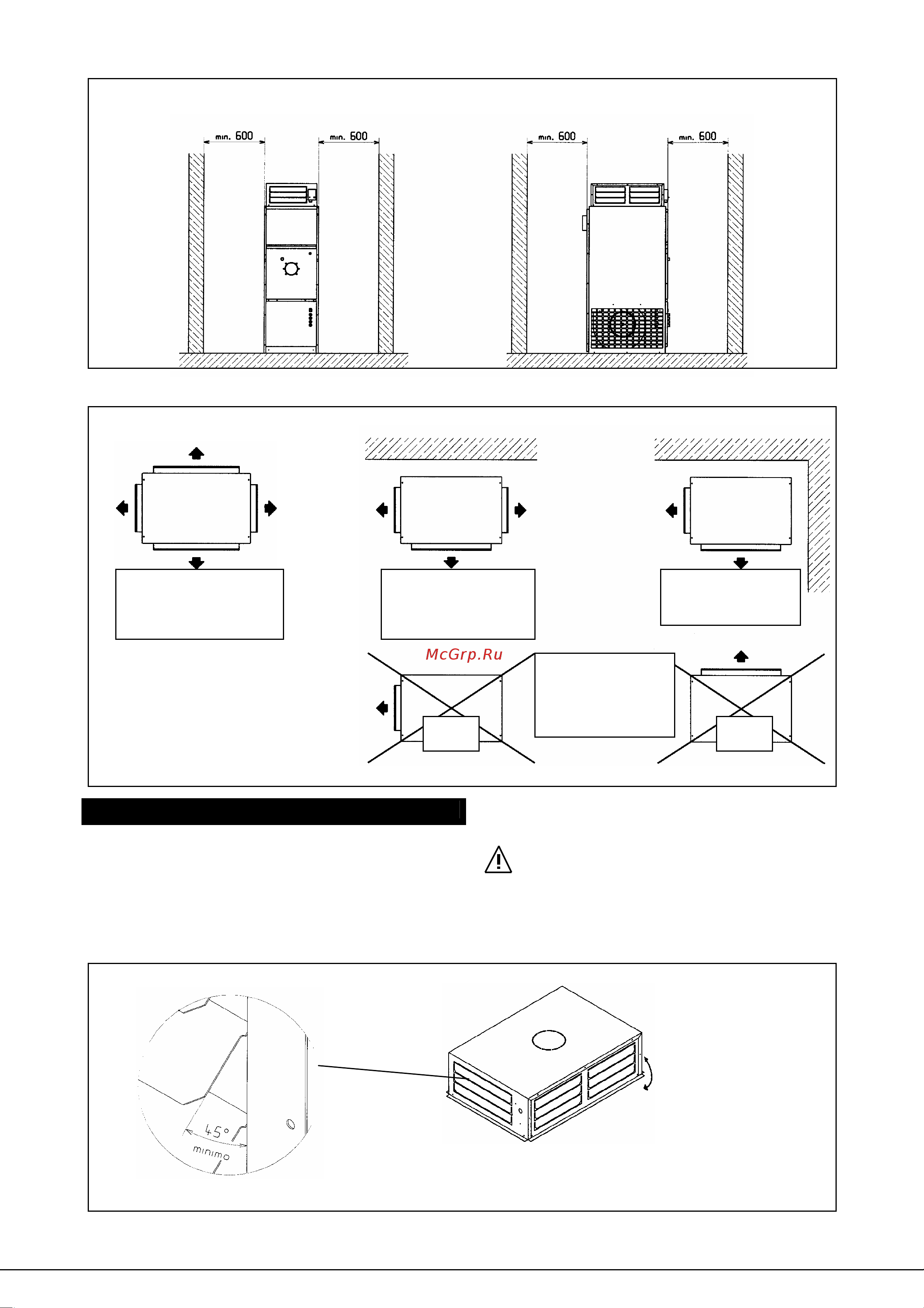

Примеры расположения аппарата
УСТАНОВКА НАГНЕТАТЕЛЬНОЙ КАМЕРЫ
Аппарат оборудован нагнетательной камерой с
регулируемыми лопастями. Регулировку лопастей
следует производить таким образом, чтобы они:
•
обеспечивали правильную подачу воздуха;
•
не создавали чрезмерного сопротивления
воздушному потоку;
•
не создавали каких-либо неудобств пользователю.
Вертикальные направляющие лопасти должны
быть открыты, а угол их наклона не должен
превышать 45º по отношению к направлению
потока воздуха.
Не допускается подача воздуха лишь с одной
стороны нагнетательной камеры.
Резервное пространство (безопасное расстояние)
Направление
лопастей
В центре помещения: подача
воздуха с четырех сторон
НЕ ДОПУСКАЕТСЯ
ПОДАЧА ВОЗДУХА
ТОЛЬКО С ОДНОЙ
СТОРОНЫ
НАГНЕТАТЕЛЬНОЙ
КАМЕРЫ
У стены: подача воздуха с
трех сторон
В углу помещения:
подача воздуха с двух
сторон
Так
нельзя
Так
нельзя
