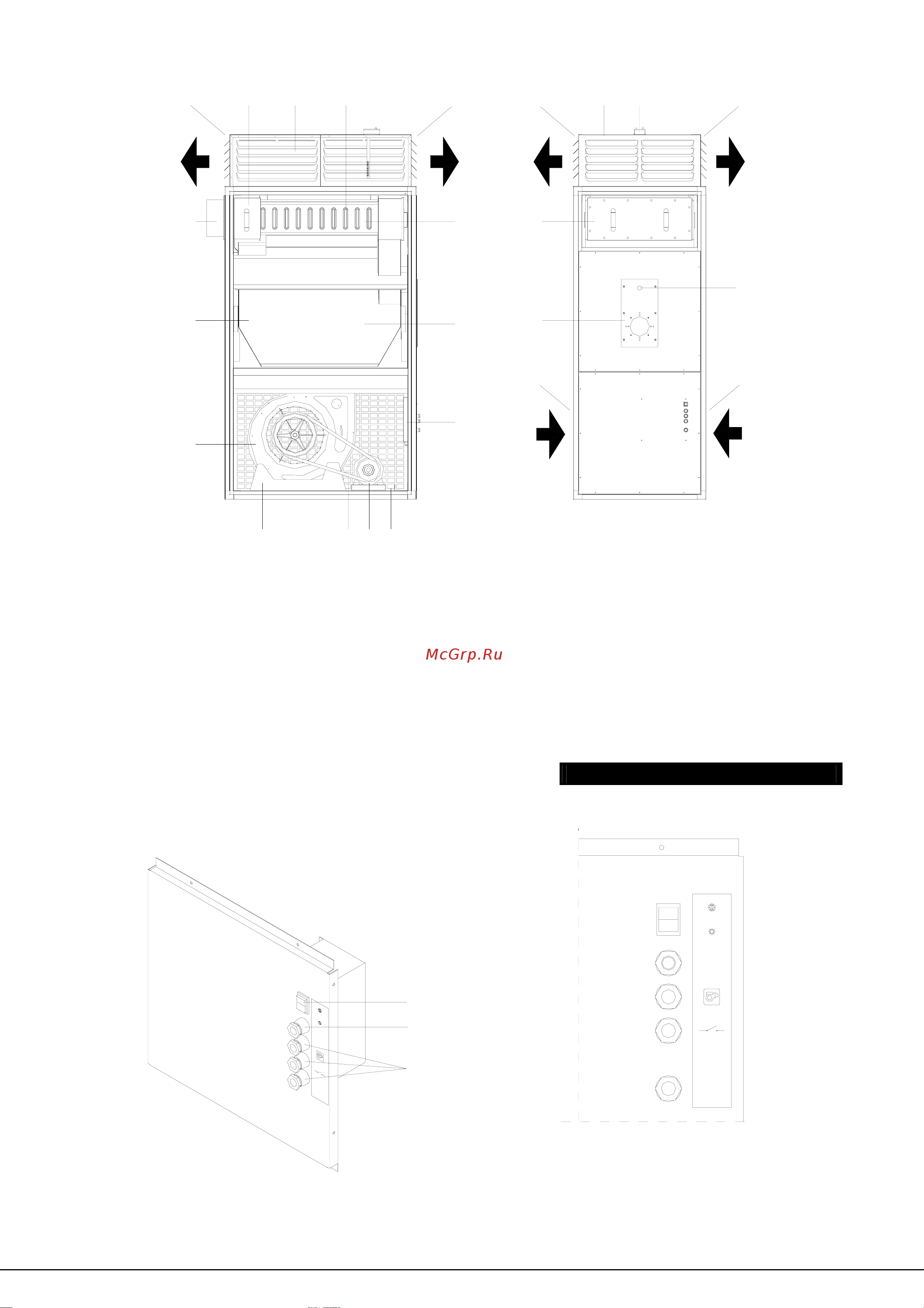

Тип 6÷8
1. Нагнетательная камера
2. Нагнетание воздуха
3. Смотровые дверцы
4. Крепежная пластина горелки
5. Воздухоприемник (всасывание воздуха)
6. Приспособление для наблюдения за пламенем
7. Двойной термостат FAN – LIMIT
8. Переходник/фитинг дымохода
9. Камера сгорания
10. Электрический центробежный вентилятор
11. Опорная плита вентилятора
12. Приводной ремень
13. Двигатель
14. Натяжной шкив приводного ремня
15. Панель управления
16. Панельная обшивка
17. Передний коллектор остаточного газа/дыма
18. Огневые трубы
19. Задний коллектор остаточного газа/дыма
20. Регулируемые лопасти
ПАНЕЛЬ УПРАВЛЕНИЯ
Панель управления, устанавливаемая на воздухонагревателях, позволяет осуществлять все необходимые операции,
связанные с работой этих аппаратов.
1. Селектор функции (ОБОГРЕВ / СТОП /
ВЕНТИЛЯЦИЯ)
2. Кабельный вход
3. Кабельные входы
10
9
1211 1413
15
16
2
8
2
17
19 20 18
5
4
5
22
3
6
17
0
3
2
1
FAN - LIMIT
288-E
TA
0
