17

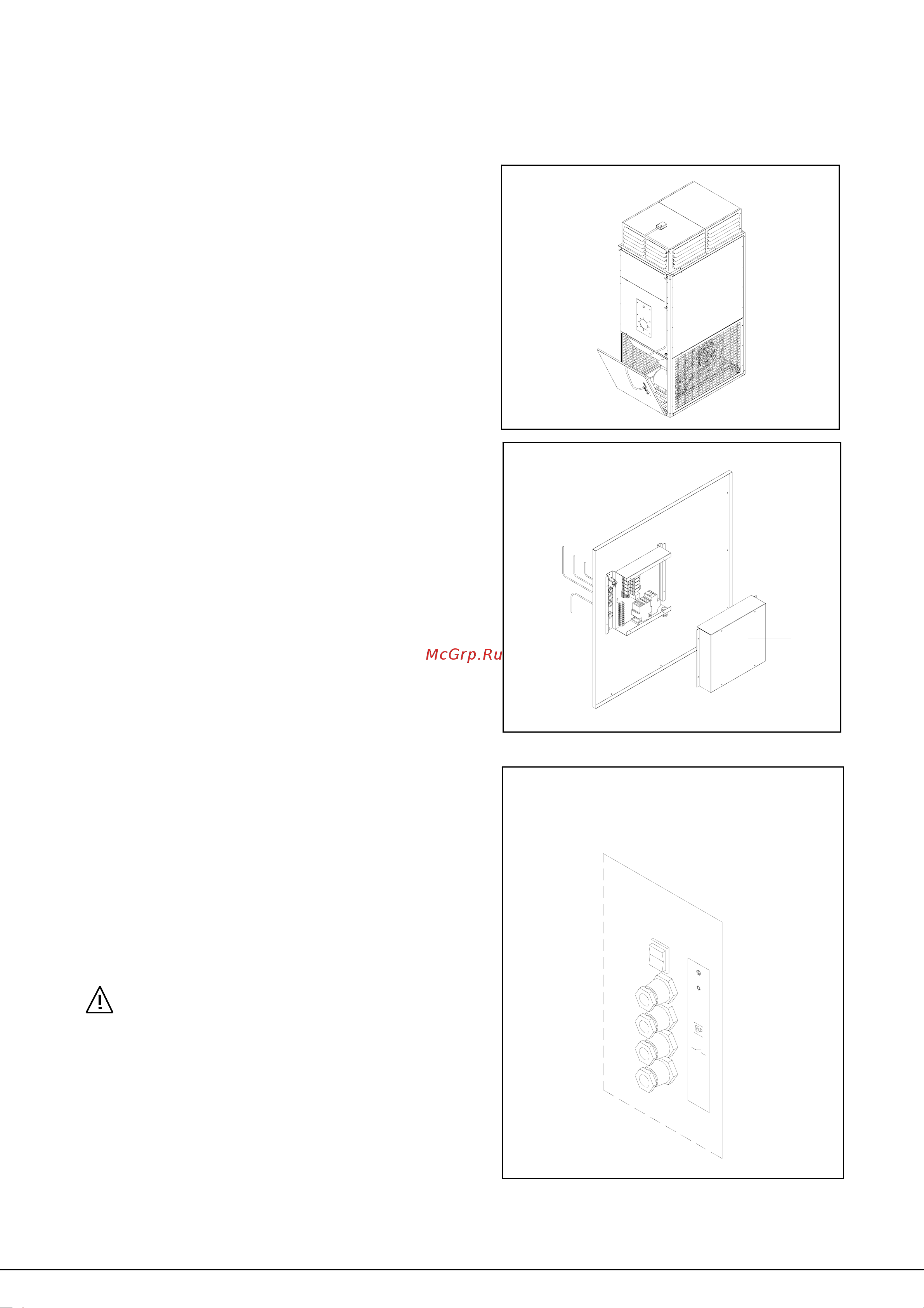

ВВОД ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ
Электрические кабели, соединяющие воздухонагреватель, должны быть должным образом защищены. Чтобы получить
доступ к электрическому щиту панели управления, следуйте следующим инструкциям:
– Снять переднюю нижнюю панель (1)
воздухонагревателя, ослабив крепежные болты;
– Снять крышку распределительной коробки (2),
ослабив крепежные болты;
– Вставить кабели связи в соответствующие кабельные
входы.
– Для того, чтобы осуществить соединения с линией
электропитания и внутренним термостатом,
воспользуйтесь схемами со стр. 9.
– Для того, чтобы осуществить соединения с горелкой,
воспользуйтесь инструкцией, прилагаемой
непосредственно к используемой горелке.
Сечение кабелей и характеристики плавких
предохранителей должны соответствовать данным
,
приведенным в ТАБЛИЦЕ ОПРЕДЕЛЕНИЯ
ПАРАМЕТРОВ ПИТАЮЩЕЙ ЛИНИИ (см. выше).
Как только все операции по соединению будут
выполнены, осуществить сборку в порядке обратном
описанному выше.
Тип 1÷8
1
2
0
0
