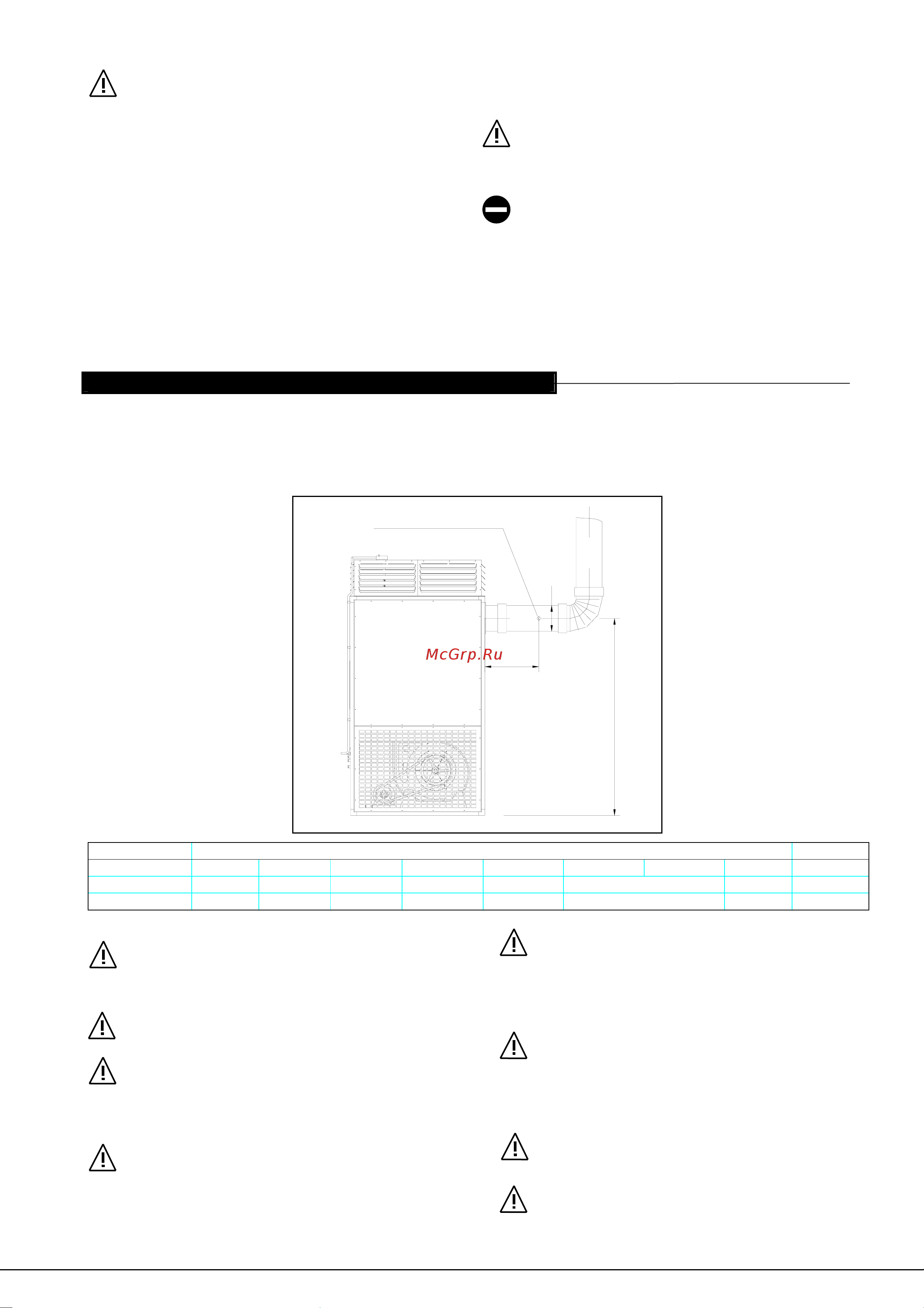

Tecnoclima TE 340 [18/30] Вывод продуктов сгорания
![Tecnoclima TE 340 [18/30] Вывод продуктов сгорания](/views2/1783632/page18/bg12.png)
18
Обязательно соблюдение следующих условий:
– Используйте многополюсный автоматический
термомагнитный выключатель (выключатель-
разъединитель линии), соответствующий стандартам
CEI-EN (расстояние между контактами - как
минимум 3 мм);
– Соблюдайте полярность L (Фаза) - N (Нейтраль);
– Оберегайте и правильно закрепляйте электрические
кабели;
– Избегайте прямого контакта с горячими
поверхностями воздухонагревателя;
– Необходимо обеспечить надежное заземление и
проследить, чтобы заземляющий кабель был немного
длиннее линейных кабелей, на случай
непредвиденного вырыва (тогда заземляющий кабель
отсоединился бы в последнюю очередь).
Производитель не несет ответственности за
возможные повреждения, нанесенные аппарату по
причине отсутствия заземления и/или по причине
несоблюдения указаний, приведенных на
электрических схемах.
Запрещается использовать газовые трубы для
заземления аппарата.
ВЫВОД ПРОДУКТОВ СГОРАНИЯ
Труба вывода продуктов сгорания и элемент соединения с
дымоходом (фитинг) должны быть выполнены в
соответствии с действующими стандартами: все трубы
(дымоходы) должны быть надежно закреплены и
неподвижны, обладать устойчивостью к воздействию
высоких температур, механическим нагрузкам и быть
герметичными.
Правильное положение для отбора проб продуктов
сгорания показано на рисунке.
Место отбора проб продуктов сгорания
ГАБАРИТЫ ТИП
1 2 3 4 5 6 7 8
Ø
120 120 150 180 200 250 300 мм
H
1175 1175 1305 1430 1570 1905 2160 мм
Дымоход должен обеспечивать минимальное понижение
давления/разрежение, предусмотренное действующими
стандартами, с учетом «нулевого» давления в месте
соединения с трубой выброса продуктов сгорания (см.
таблицу на стр. 8).
Неизолированные трубы выброса продуктов сгорания
представляют собой потенциальный источник опасности.
Дымоходы или трубы выброса продуктов сгорания,
имеющие несоответствующие стандартам размеры, могут
привести к увеличению
уровня шумов, генерируемых в
процессе сгорания, и негативно сказаться на параметрах,
характеризующих данный процесс.
Уплотнения швов должны быть выполнены с помощью
материалов, выдерживающих воздействие температур как
минимум в 350°C (например: герметики, мастики,
силиконовые продукты).
Постарайтесь не допускать (или хотя бы максимально
ограничить возможность) того, чтобы трубы выброса
продуктов сгорания располагались горизонтально
. В любом
случае, рекомендуется располагать все трубы под углом к
верху. Другими словами, выброс продуктов сгорания
должен осуществляться по принципу «снизу-вверх».
Используйте трубы с ровной внутренней поверхностью,
сделанные из материалов, способных выдержать
воздействие и нагрузки высоких температур, устойчивые к
химической коррозии (которая может возникнуть под
воздействием продуктов сгорания), имеющие
диаметр
равный или превышающий размер фитинга
(соединительного элемента) на аппарате.
Не допускайте резких изгибов и уменьшения/сужения
сечения.
Необходимо предусмотреть наличие специального патрубка
для отбора проб продуктов сгорания.
Punto di prelievo
prodotti combustione
2 Ш
H
Ш
