8

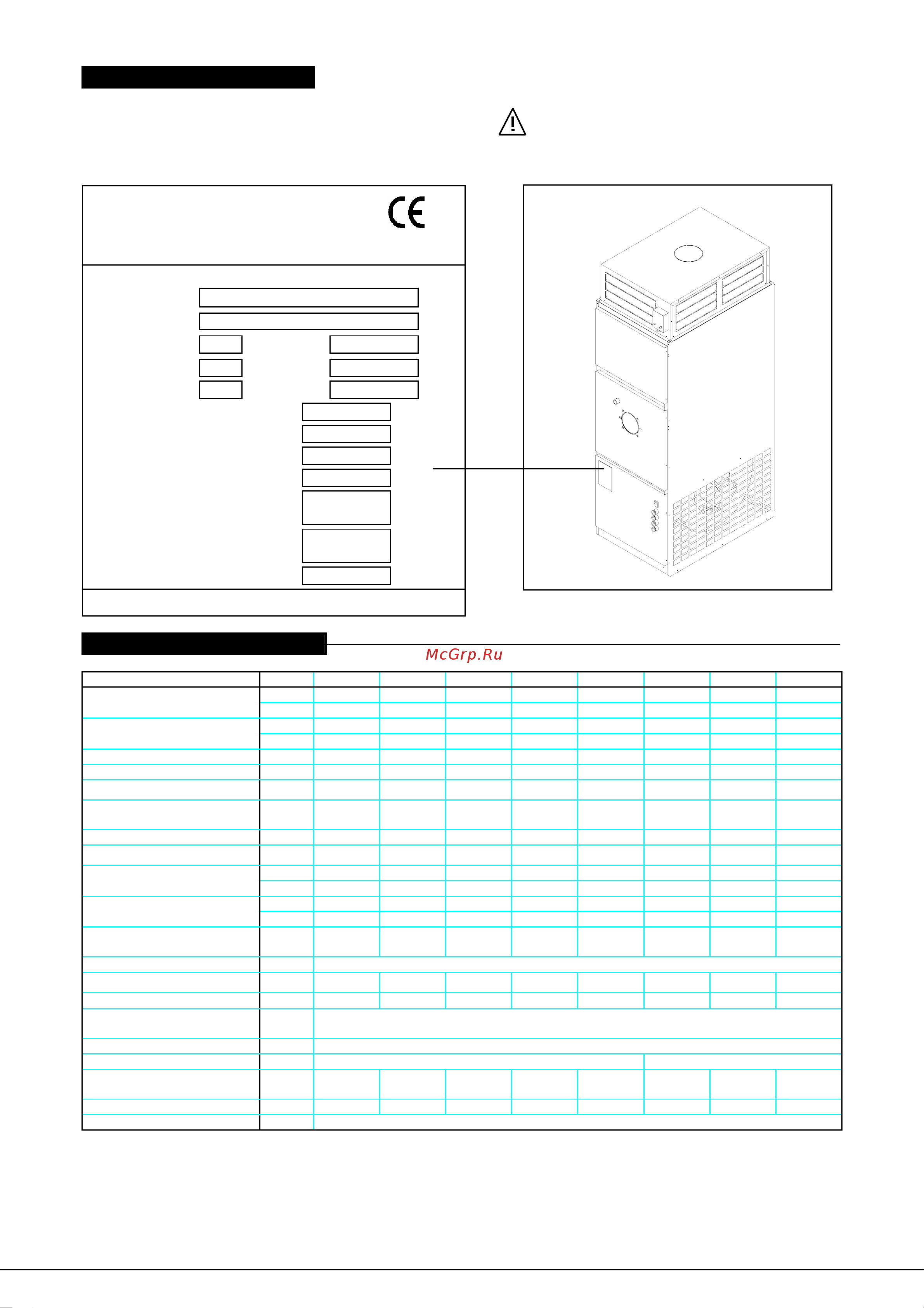

ИДЕНТИФИКАЦИЯ
Воздухонагреватели данной серии идентифицируются
посредством таблички «ТЕХНИЧЕСКИЕ ДАННЫЕ»,
на которой отображены основные технические и рабочие
характеристики.
В случае порчи или утери таблички необходимо
запросить дубликат в Центре технического
обслуживания.
ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ ПРОИЗВОДИТЕЛЯ
ВОЗДУХОНАГРЕВАТЕЛЬ
Модель
№ техпаспо
р
та
Страна PIN-код
Категория Код
Тип Год
Номинальный расход тепла кВт
Тепловая мощность кВт
Напор воздуха (+20°C) м
3
/ч
Электропитание
Макс. потребляемая электри-
ческая мощность
кВт
Макс. потребляемый
электрический ток
A
Степень электрозащиты
Используемое топливо: газ, нефтяное/дизельное топливо
ТЕХНИЧЕСКИЕ ДАННЫЕ
Тип 1 2 3 4 5 6 7 8
Расход тепла при горении кВт 33,7 46,8 71,1 93,0 104,6 190,0 258,8 391,0
ккал/ч 29.000 40.300 61.200 80.000 90.000 163.400 222.600 336.250
Тепловая мощность кВт 30,4 42,2 64,4 83,9 94,2 168,2 230,3 347,6
ккал/ч 26.130 36.300 55.400 72.100 81.090 144.600 198100 298.950
кпд % 90,1 90,1 90,5 90,1 90,1 88,5 89 88,9
Давление в камере сгорания Па 16 18 20 25 8 2 39 32
Объем камеры сгорания
дм
3
48,8 48,8 77,4 129,5 228,5 490,0 640,0 1050,0
t
o
дыма/отработанных газов
(нетто)
°C 180 200 220 220 220 249 248 227
Потребление
- газ метан G20
(1)
м
3
/ч
3,38 4,70 7,14 9,33 10,50 19,0 25,9 39,2
- газ пропан G31
(2)
кг/ч 2,62 3,64 5,53 7,23 8,13 14,76 20,11 30,37
л/ч 5,15 7,15 10,86 14,20 15,97 29,00 39,50 59,67
- газ бутан G30
(3)
кг/ч 2,66 3,70 5,61 7,34 8,25 14,98 20,41 30,83
л/ч 4,61 6,41 9,74 12,73 14,32 26,00 35,42 53,50
- нефтяное/дизельное топливо
(4)
кг/ч 2,84 3,95 6,00 7,84 8,82 16,0 21,8 32,9
Тип аппарата B23
Подача воздуха +20°C
Нм
3
/ч
1.900 2.800 4.500 5.300 6.300 11.500 15.300 23.000
∆T
K 45 43 41 45 45 43 45 45
Градуировка двойного
термостата
°C 25-35-100
Темп. рабочего режима °C -5/+40
Электропитание 230В 50Гц ~ 400В 3Н 50Гц ~
Электрическая мощность
двигателя
кВт 0,25 0,25 0,59 0,73 0,73 2,20 3,00 4,00
Макс. потребляемый ток A 2,6 2,6 6,7 7,6 7,6 5,1 7,0 9,1
Степень электрозащиты IP 20
(1) При следующих условиях: 1013 мбар, 15°C, P.C.I. 8570 ккал/м3
(2) При следующих условиях: 1013 мбар, 15°C, P.C.I. 11070 ккал/кг – 5635 ккал/л
(3) При следующих условиях: 1013 мбар, 15°C, P.C.I. 10905 ккал/кг – 6285 ккал/л
(4) При следующих условиях: 1013 мбар, 15°C, P.C.I. 10200 ккал/кг
ПРИМЕЧАНИЕ: по отдельному запросу, в случае необходимости, возможно изменение стандартных установок.
