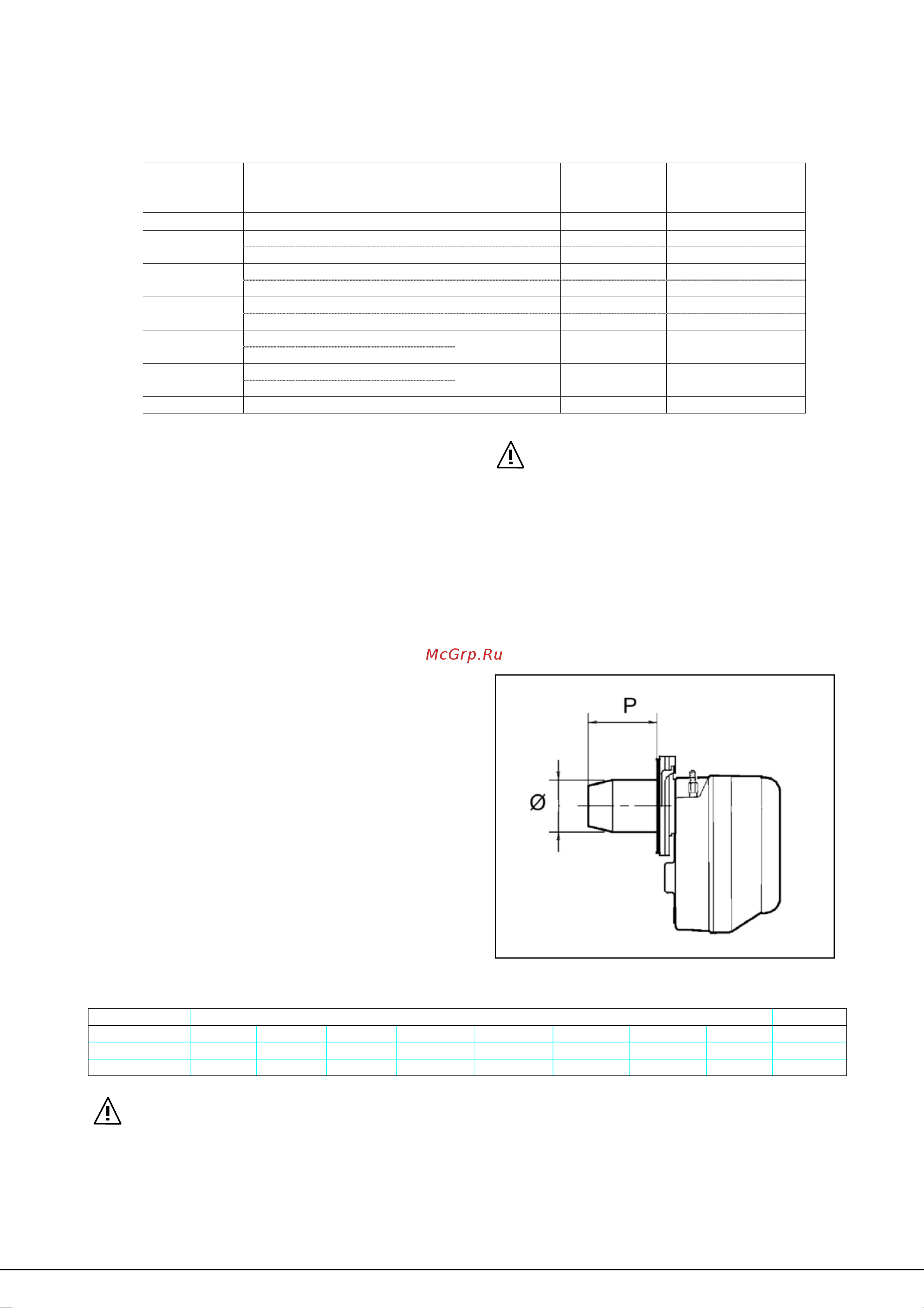

20
Горелки, работающие на нефтяном/дизельном топливе, марки RIELLO
Тип Модель Код Сопло 60°W Код Электрическое
горелки горелки (G.P.H.) сопла питание
1
REG 3 3772100 n°1x0,65 1825020
230В 50Гц ∼
2
REG 5 3772200 n°1x1,00 1825027
230В 50Гц ∼
3
R40G10 3452021 n°1x1,50 1825037 230В 50Гц~
RG2 3737700 n°1x1,50 1825028
4
R40G10 3452021 n°1x1,75 1825037 230В 50Гц~
RG2 3737700 n°1x1,75 1825033
5
R40G10 3452021 n°1x2,00 1825037 230В 50Гц~
RG2 3737700 n°1x2,00 1825022
6
R40 G20 3452731 n°1x3,50 1825026 230В 50Гц ~
RG 4S 3739600 n°1x3,50 1825024
7
RL 28 tc 3473207 n°2x2,25 1825023 230В 50Гц ~
RL 28/1 tc 3472003 n°2x2,25 1825023
8
RL 38 tc 3474107 n°2x3,50 1825024 230В 50Гц ~
НАСТРОЙКА ГОРЕЛКИ
Установка и настройка горелки должна производиться
только специальным квалифицированным персоналом, в
строгом соответствии с указаниями, приведенными в
инструкции к горелке.
ВНИМАНИЕ:
Расход воздуха для горения может изменяться в
зависимости от характеристик дымовых газов, и должен
регулироваться специальной заслонкой, согласно
указаниям, приведенным в инструкции к
горелке.
ВАЖНО
В случае замены воздухонагревателя и при условии, что
используемая горелка остается неизменной,
рекомендуется:
– убедиться в том, что рабочие характеристики горелки
совместимы с параметрами, требуемыми новым
воздухонагревателем;
– проверить соответствие длины и диаметра сопла
горелки размерам, приведенным в таблице.
РАЗМЕРЫ ТИП
1 2 3 4 5 6 7 8
P
80 80 80 80 80 150 130 130 мм
Ø max
120 120 120 220 170 170 220 220 мм
Если длина превышает данные, приведенные в таблице, необходимо убедиться в том, что разница в значениях не
составляет более 20% по сравнению с указанными выше величинами.
