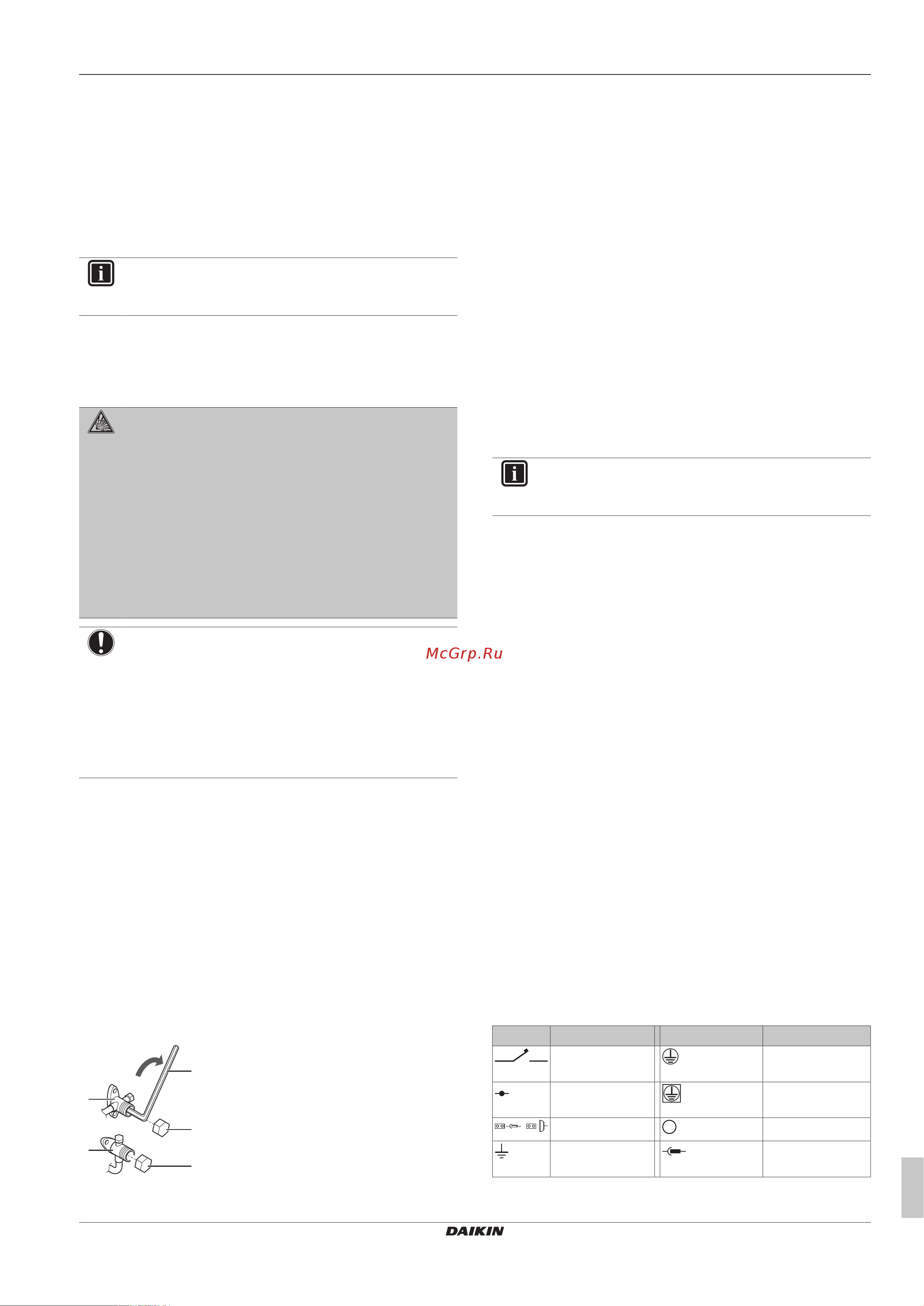

12 Технические данные
Справочное руководство для монтажника
29
2(A)MXM40+50M(3)(4)V1B(9)_2(A)MXF40+50A2V1B
Серия сплит-систем с хладагентом R32
4P600463-2 – 2019.10
11.1 Общее представление:
Утилизация
Типовая последовательность действий
Утилизация системы, как правило, подразделяется на
следующие этапы:
1 Откачка хладагента из системы.
2 Передача системы на специальную перерабатывающую
станцию для утилизации.
ИНФОРМАЦИЯ
Более подробную информацию смотрите в инструкции
по обслуживанию.
11.2 Порядок откачка хладагента
Пример: Для защиты окружающей среды выполните откачку
пред перемещением или утилизацией блока.
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило,
которое необходимо соблюдать при откачке
хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией
откачки из блока, обеспечивающей сбор всего
хладагента из системы с его закачкой в наружный
блок. Возможное следствие: Самовозгорание и
взрыв работающего компрессора из-за поступления
в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации,
чтобы НЕ включать компрессор блока.
ПРИМЕЧАНИЕ
Во время откачки, прежде чем отсоединять
трубопровод хладагента, выключите компрессор. Если
во время откачки компрессор продолжает работать, а
запорный вентиль открыт, при отсоединении
трубопровода хладагента воздух будет всасываться в
систему. Вследствие ненормального давления в
контуре хладагента возможны поломка компрессора
или повреждение системы.
Полностью откачайте из системы хладагент в наружный блок.
1 Снимите крышки с запорных вентилей контуров жидкого и
газообразного хладагента.
2 Запустите систему на принудительное охлаждение. См.
параграф «11.3 Для запуска и остановки принудительного
охлаждения» [429].
3 Спустя 5-10 минут (или 1-2 минуты, если температура
окружающего воздуха ниже −10°C) перекройте
шестигранным гаечным ключом запорный вентиль контура
жидкого хладагента.
4 С помощью коллектора проверьте, достигнут ли вакуум.
5 Спустя 2-3 минуты перекройте запорный вентиль контура
газообразного хладагента и остановите принудительное
охлаждение.
a
c
b
d
d
e
a Запорный вентиль трубопровода газообразного
хладагента
b Направление перекрытия
c Шестигранный ключ
d Крышка клапана
e Запорный вентиль в контуре жидкого хладагента
11.3 Для запуска и остановки
принудительного охлаждения
Принудительное охлаждение запускается двумя способами.
▪ Способ 1. Выключателем внутреннего блока ON/OFF (при
наличии такового).
▪ Способ 2. Через пользовательский интерфейс внутреннего
блока.
11.3.1 Запуск и остановка работы в режиме
принудительного охлаждения
выключателем внутреннего блока
1 Нажав на выключатель внутреннего блока ON/OFF,
удерживайте его в нажатом положении не менее 5секунд.
Результат: Производится запуск принудительного
охлаждения.
ИНФОРМАЦИЯ
Принудительное охлаждение автоматически
отключается примерно через 15минут.
2 Чтобы остановить работу раньше, нажмите на выключатель
ON/OFF.
11.3.2 Запуск и остановка работы в режиме
принудительного охлаждения через
пользовательский интерфейс
внутреннего блока
1 Установите режим работы на охлаждение. См. параграф
«Порядок выполнения пробного запуска» руководства по
монтажу внутреннего блока.
12 Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
12.1 Схема электропроводки
12.1.1 Унифицированные обозначения на
электрических схемах
Применяемые детали и нумерацию см. в электрических схемах
блоков. Детали нумеруются арабскими цифрами в порядке по
возрастанию, каждая деталь представлена в приведенном ниже
обзоре символом «*» в номере детали.
Значок Значение Значок Значение
Размыкатель
цепи
Защитное
заземление
Соединение Заземление
(винт)
,
Разъем
A
Выпрямитель
Заземление Релейный
разъем
