Daikin 2MXM40N2V1B [30/36] Технические данные
![Daikin 2MXF50A2V1B [30/36] Технические данные](/views2/1769984/page30/bg1e.png)
12 Технические данные
Справочное руководство для монтажника
30
2(A)MXM40+50M(3)(4)V1B(9)_2(A)MXF40+50A2V1B
Серия сплит-систем с хладагентом R32
4P600463-2 – 2019.10

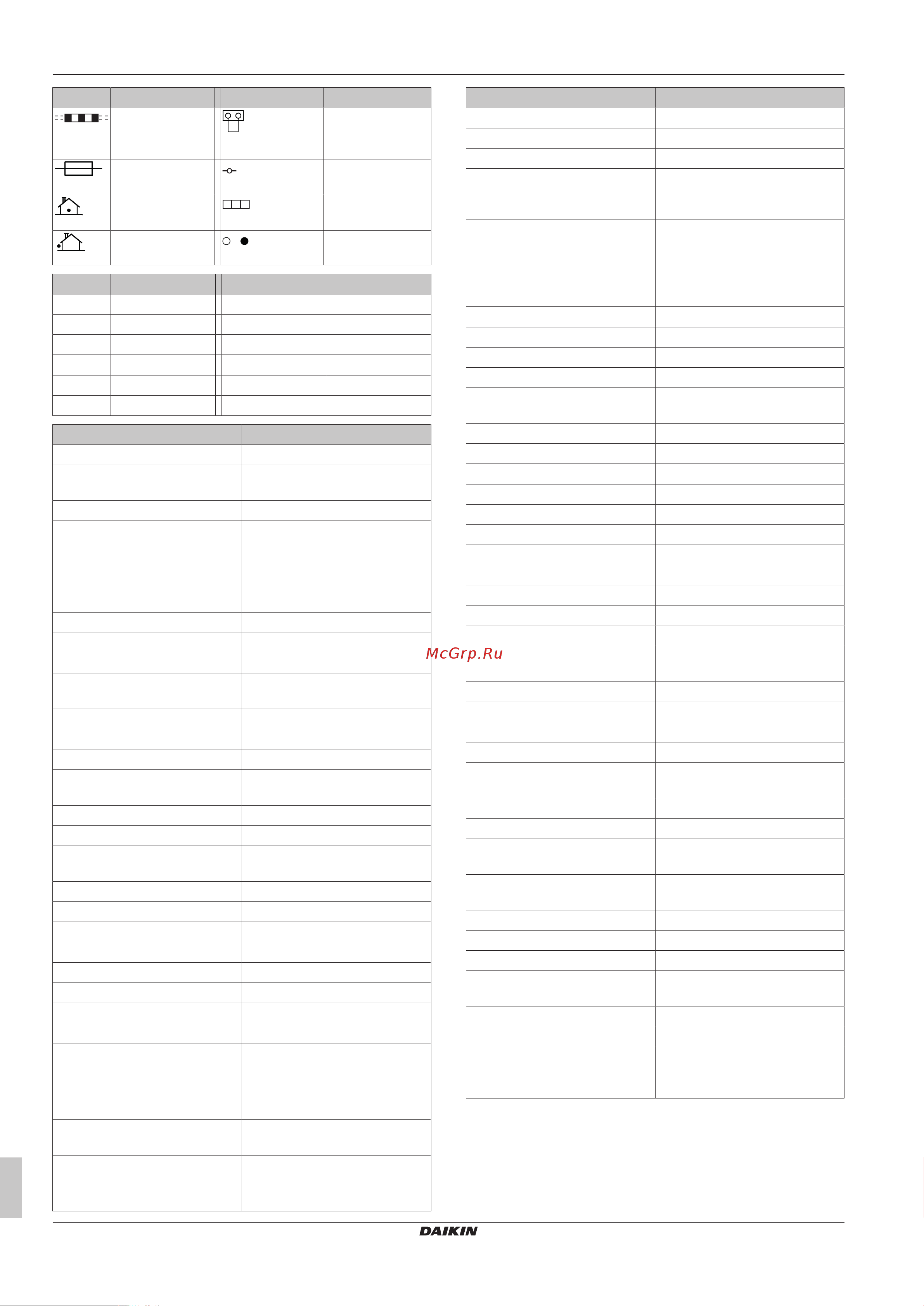

Значок Значение Значок Значение
Электропроводк
а по месту
установки
Короткозамыкаю
щийся разъем
Плавкий
предохранитель
Клемма
INDOOR
Внутренний блок Клеммная
колодка
OUTDOOR
Наружный блок Зажим проводов
Значок Цвет Значок Цвет
BLK Черный ORG Оранжевый
BLU Синий PNK Розовый
BRN Коричневый PRP, PPL Фиолетовый
GRN Зеленый RED Красный
GRY Серый WHT Белый
YLW Желтый
Значок Значение
A*P Печатная плата
BS* Кнопка ВКЛ/ВЫКЛ, рабочий
выключатель
BZ, H*C Зуммер
C* Конденсатор
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
Соединение, разъем
D*, V*D Диод
DB* Диодный мост
DS* DIP-переключатель
E*H Нагреватель
FU*, F*U, (характеристики см.
на плате внутри блока)
Плавкий предохранитель
FG* Разъем (заземление рамы)
H* Жгут электропроводки
H*P, LED*, V*L Контрольная лампа, светодиод
HAP Светодиод (индикатор –
зеленый)
HIGH VOLTAGE Высокое напряжение
IES Датчик «Умный глаз»
IPM* Интеллектуальный блок
питания
K*R, KCR, KFR, KHuR, K*M Магнитное реле
L Фаза
L* Змеевик
L*R Реактор
M* Шаговый электромотор
M*C Электромотор компрессора
M*F Электромотор вентилятора
M*P Электромотор сливного насоса
M*S Электромотор перемещения
заслонок
MR*, MRCW*, MRM*, MRN* Магнитное реле
N Нейтраль
n=*, N=* Кол-во проходов через
ферритовый сердечник
PAM Амплитудно-импульсная
модуляция
PCB* Печатная плата
Значок Значение
PM* Блок питания
PS Импульсный источник питания
PTC* Термистор PTC
Q* Биполярный транзистор с
изолированным затвором
(БТИЗ)
Q*DI Автоматический выключатель
защиты от замыкания на
землю
Q*L Устройство защиты от
перегрузки
Q*M Термовыключатель
R* Резистор
R*T Термистор
RC Приемное устройство
S*C Ограничительный
выключатель
S*L Поплавковое реле уровня
S*NPH Датчик давления (высокого)
S*NPL Датчик давления (низкого)
S*PH, HPS* Реле давления (высокого)
S*PL Реле давления (низкого)
S*T Термостат
S*RH Датчик влажности
S*W, SW* Рабочий выключатель
SA*, F1S Импульсный разрядник
SR*, WLU Приемник сигнала
SS* Селекторный выключатель
SHEET METAL Крепежная пластина клеммной
колодки
T*R Трансформатор
TC, TRC Передатчик сигналов
V*, R*V Варистор
V*R Диодный мост
WRC Беспроводной пульт
дистанционного управления
X* Клемма
X*M Клеммная колодка (блок)
Y*E Змеевик электронного
терморегулирующего вентиля
Y*R, Y*S Змеевик обратного
электромагнитного клапана
Z*C Ферритовый сердечник
ZF, Z*F Фильтр подавления помех
A*P Печатная плата
BS* Кнопка ВКЛ/ВЫКЛ, рабочий
выключатель
BZ, H*C Зуммер
C* Конденсатор
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
Соединение, разъем
12.2 Схема трубопроводов:
Наружный блок
Классификация по категориям в соответствии с директивой
PED:
