Daikin 2MXM50N2V1B [9/36] Информация об агрегатах и дополнительном оборудовании
![Daikin 2MXM40M4V1B [9/36] Информация об агрегатах и дополнительном оборудовании](/views2/1769984/page9/bg9.png)
4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника
9
2(A)MXM40+50M(3)(4)V1B(9)_2(A)MXF40+50A2V1B
Серия сплит-систем с хладагентом R32
4P600463-2 – 2019.10

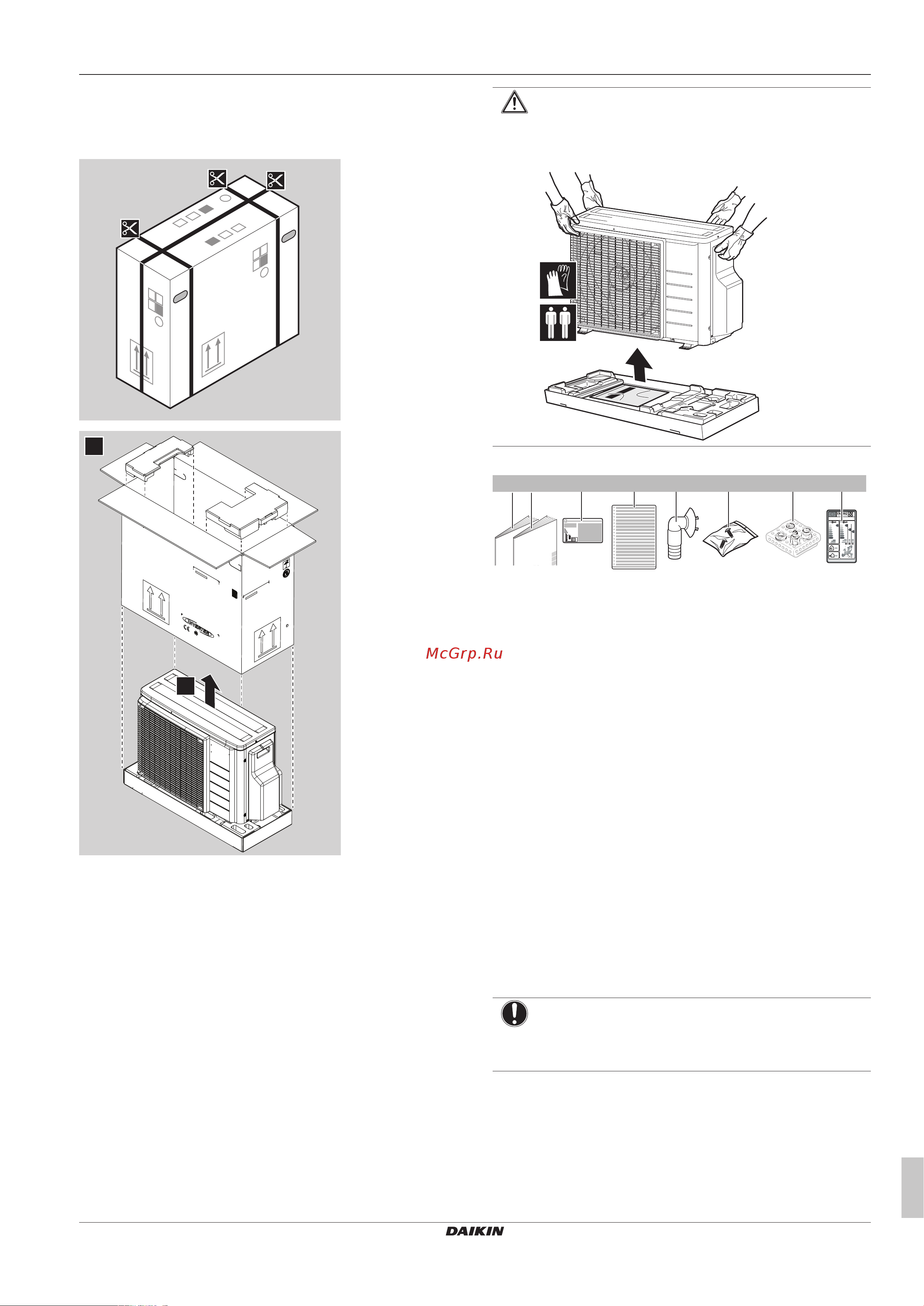

3.2 Наружный агрегат
3.2.1 Чтобы распаковать наружный агрегат
1
2
3.2.2 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный агрегат.
ПРЕДОСТЕРЕЖЕНИЕ
С наружным блоком следует обращаться только
следующим образом:
2 Снимите аксессуары внизу упаковки.
1×1× 1× 1× 1×
c d e f g
1×
h
1×
a b
1×
a Руководство по монтажу наружного блока
b Общие правила техники безопасности
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
e Сливной патрубок
f Пакет с винтами (для крепления фиксатора проводки)
g Переходной патрубок в сборе
h Маркировка энергоэффективности
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок?
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
