ТЕРМОСТАТЫ FAN-LIMIT-SICUREZZA

Данные термостаты оборудованы чувствительным элементом, который размещается в устье выдувного отверстия

подачи горячего воздуха, а также двойной функцией, позволяющей осуществлять запуск или остановку

вентиляционного блока (функция FAN), либо остановку аппарата из-за перегрева (функция LIMIT).

- Функция «FAN» (Термостат FA – градуировка 25-35ºС) осуществляет запуск вентилятора спустя

примерно 60 секунд после включения горелки, а также осуществляет его остановку по прошествии

примерно 4 минут с момента выключения горелки. Это позволяет избежать подачи слишком холодного

воздуха и использовать тепловую энергию, накопленную теплообменником, обеспечивая тем самым

максимально эффективное использование энергии еще до выключения вентиляторов. Функция

осуществляется термостатом, оборудованным чувствительным элементом, который размещается в устье

выдувного отверстия подачи горячего воздуха;

- функция «SICUREZZA» (тип 5÷14). Термостат TR, предварительная заводская градуировка 80ºС –

предназначена для прекращения работы горелки в случае чрезмерного перегрева воздуха. Возобновление

работы горелки происходит автоматически. Функция осуществляется термостатом, оборудованным

чувствительным элементом, который размещается в устье выдувного отверстия подачи горячего воздуха.

Необходимо выполнить правильную градуировку в процессе первого запуска агрегата.

- функция «LIMIT» (термостат LM, герметизированная градуировка 100ºС) предназначена для

прекращения работы горелки в случае чрезмерного перегрева воздуха. В случае срабатывания необходимо

устранить причины, из-за которых произошла остановка, и заново включить горелку путем нажатия на

кнопку повторного включения. Функция осуществляется термостатом, оборудованным чувствительным

элементом, который размещается в устье выдувного отверстия подачи горячего воздуха.

- Электрическое соединение и условия градуировки. Воздухонагреватель поставляется с уже готовыми

электрическими соединениями и двойным термостатом с оконченной градуировкой. В случае, если все же

возникнет необходимость произвести электрическое соединение и градуировку (во время технического

обслуживания, проверки или замены составляющих компонентов), необходимо внимательно ознакомиться

с инструкциями, приведенными ниже.

УСТАНОВКА ТЕРМОСТАТОВ FAN-LIMIT-SICUREZZA

УСТАНОВКА

Аппараты типов 1÷10 оснащены уже установленным(и) двойным(и) термостатом(ами).

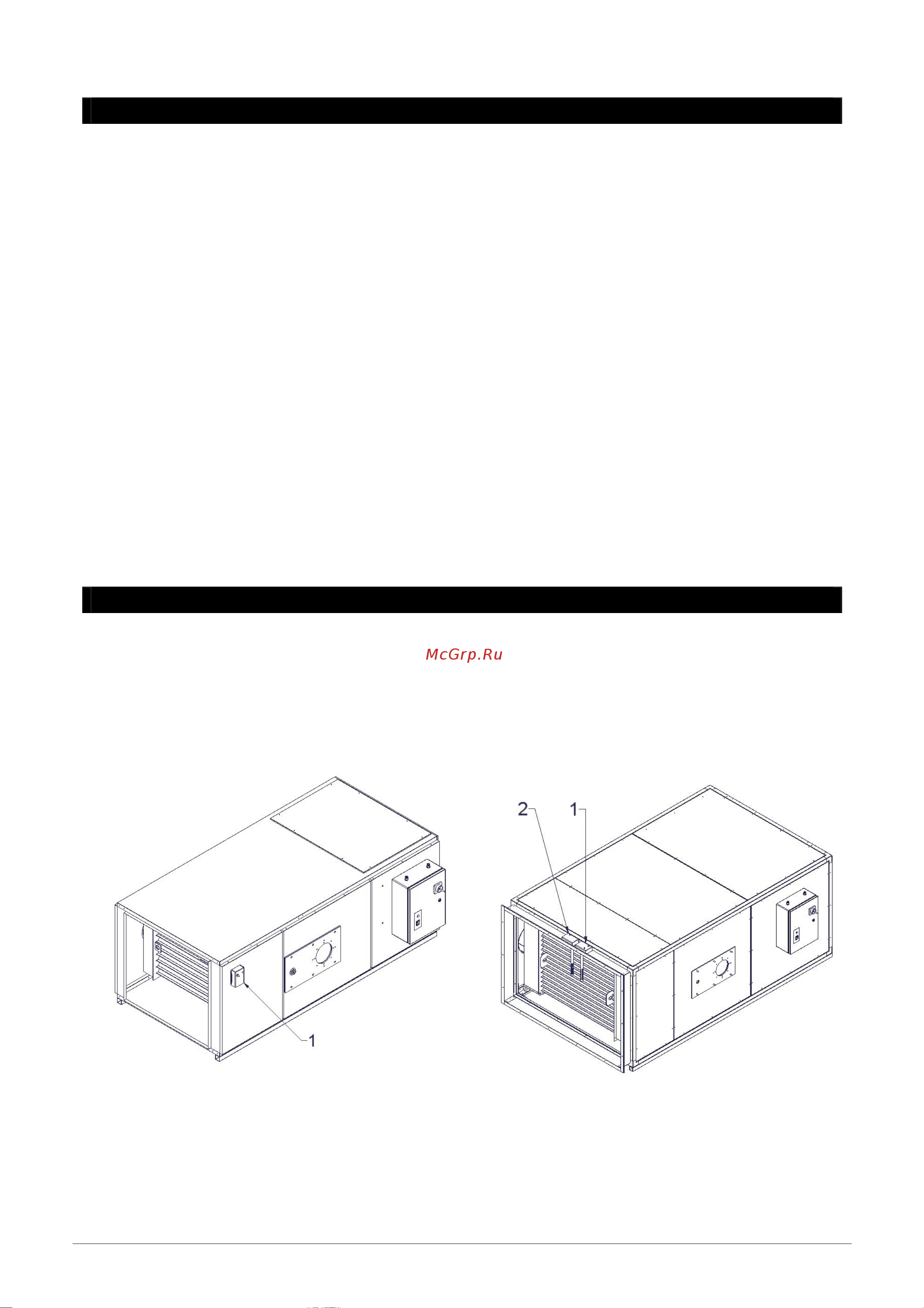

Tипы 1÷4 Tипы 5÷10

Экспликация

1. Двойной термостат (FA-LM). Функция FAN подключена. Заводская градуировка 25-35ºС. Функция LIMIT

подключена. Заводская градуировка 100ºС.

2. Двойной термостат (TR). Подключена только функция SICUREZZA. Предварительная заводская

градуировка 80ºС.
