ФИКСИРОВАННЫЕ ЗАЩИТНЫЕ ПРИСПОСОБЛЕНИЯ

Чтобы избежать случайного контакта с движущимися частями аппарата, запрещается снимать фиксированные защитные

приспособления аппарата, которыми являются:

- решетка/решетки забора воздуха;

- боковая панель/боковые панели заполнения.

- картер горелки.

ПОДСОЕДИНЕНИЕ СИСТЕМЫ ЗАБОРА И ПОДАЧИ ВОЗДУХА

Воздухонагреватель оборудован системой подачи воздуха под давлением в правом или левом направлении, а также системой

верхнего, нижнего или бокового забора воздуха. Направление подачи и местоположение забора воздуха должны быть

определены еще в процессе выполнения заказа на аппарат, поскольку после того, как производитель выполнит полную сборку

агрегата, направление подачи и местоположение забора воздуха уже нельзя будет изменить.

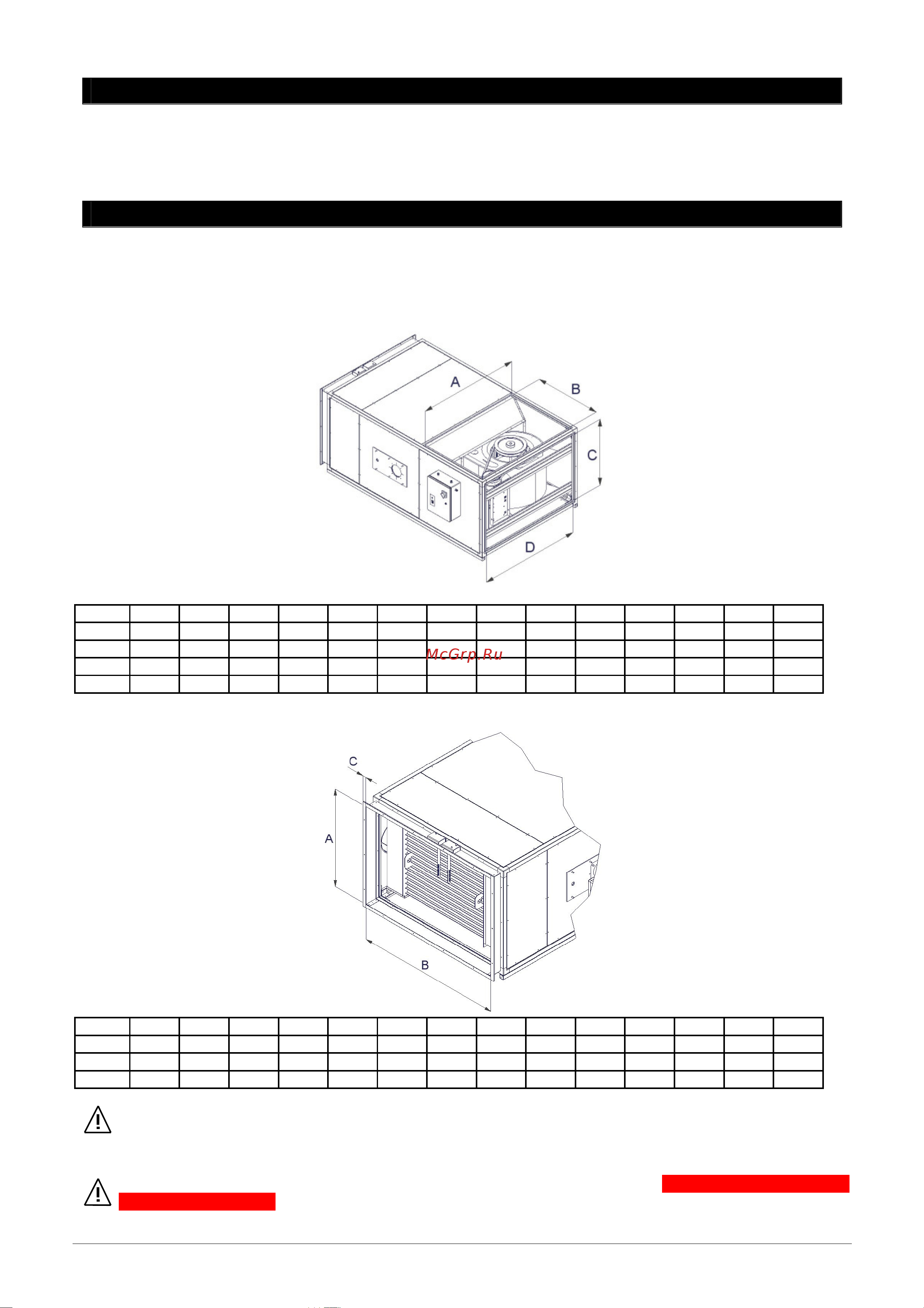

Размеры всасывающего отверстия.

TIPO 1 2 3 4 5 6 7 8 9 10 11 12 13 14

625 715 900 900 1182 1182 1382 1382 1582 1582 1972 1972 2382 2382

400 500 500 500 781 781 781 781 781 781 882 882 882 882

478 618 697 697 780 780 880 880 1080 1080 1152 1152 1382 1382

708 785 953 953 1180 1180 1380 1380 1580 1580 1972 1972 2382 2382

Размеры выдувного отверстия.

тип 1 2 3 4 5 6 7 8 9 10 11 12 13 14

490 630 700 700 840 840 940 940 1140 1140 1210 1210 1440 1440

600 700 900 900 1240 1240 1440 1440 1640 1640 2030 2030 2440 2440

- - - - 30 30 30 30 30 30 30 30 30 30

Определение размеров каналов подачи и забора воздуха вправе производить только должным образом

подготовленные специалисты. При этом важно учитывать максимальные рабочие характеристики

аппарата, указанные в разделе «Технические данные».

Необходимо подсоединять систему каналов распределения горячего воздуха к фланцевому соединению

выдувного отверстия аппарата, а также установить противовибрационное соединение, чтобы не

допустить распространения вибрации в отводящие трубы.
