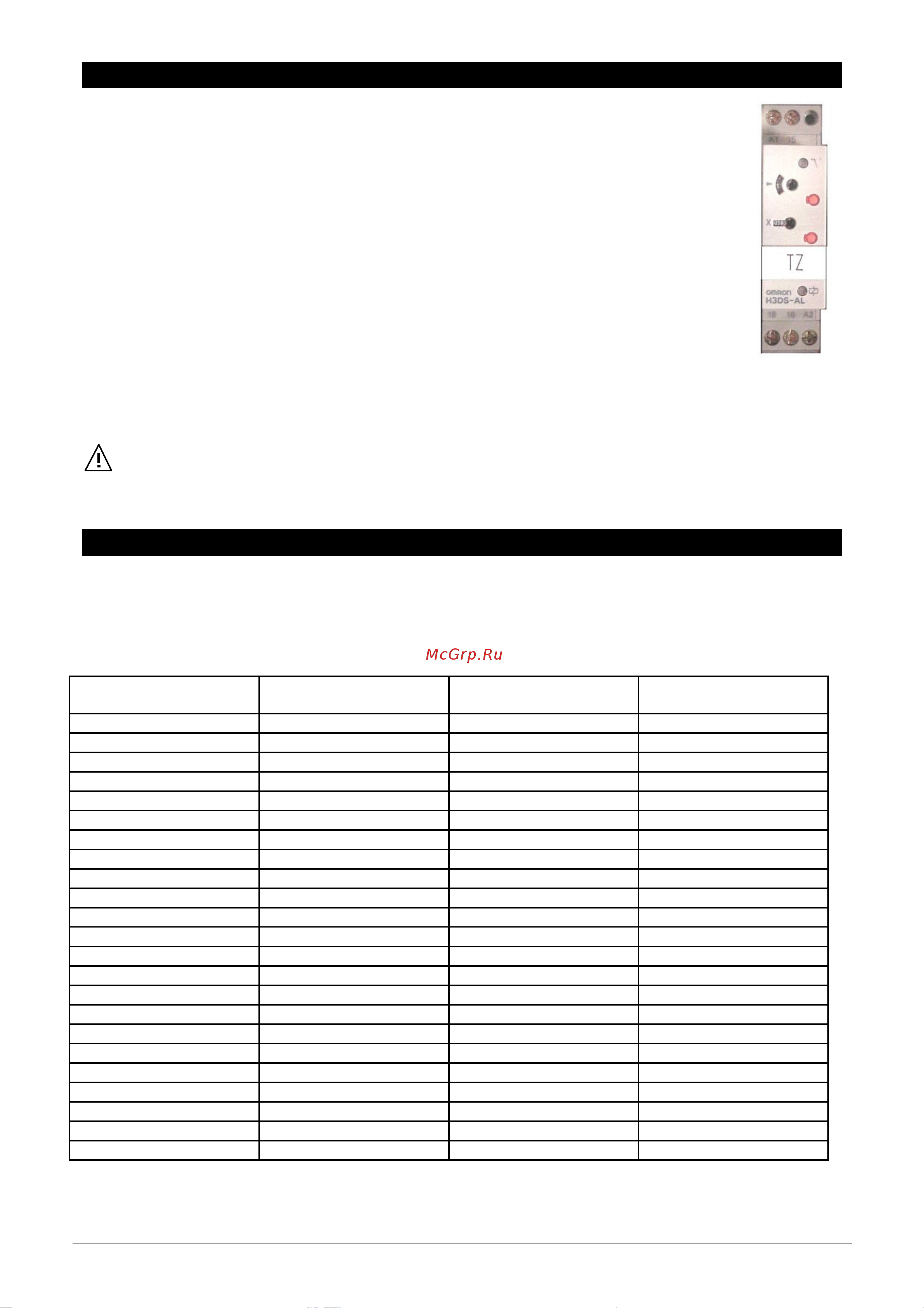

21
ТАЙМЕР ЗАПУСКА ВЕНТИЛЯТОРА
РАСПОЛОЖЕНИЕ.
У моделей типов 11÷14 таймер расположен внутри электрического щита
ФУНКЦИЯ.
Таймер TZ предназначен для запуска вентиляционного блока, спустя, самое большее, 1 минуту
после включения пламени горелки. Специальный контакт таймера, отвечающий за запуск
вентилятора, находится в параллельном соединении с термостатом FAN.
НАСТРОЙКА.
Таймер TZ возбуждается при замыкании контакта наружного термостата (ТА), что совпадает с
запуском рабочего цикла дизтопливной горелки.
Поскольку время рабочего цикла горелки варьируется, необходимо в обязательном порядке
настроить время, установленное в таймере TZ. Для этого рекомендуется соблюдать следующие
указания:
1. Засечь время, которое проходит от момента замыкания контакта наружного термостата
(ТА) до момента включения пламени горелки (время предварительного продува и т.д.).
2. Повысить полученное значение на 1 минуту и установить его в таймере TZ, регулируя винты с помощью
крестообразного шлица:
А: Установить на значение 10;
Б: Установить значение 0,1 м (0,1 минуты).
ВНИМАНИЕ!
После выполнения окончательной настройки необходимо произвести полный цикл включения воздухонагревателя
и убедиться в том, что вентиляционный блок действительно запускается не позднее чем через, самое большее, 1
минуту после включения пламени горелки.
НАСТРОЙКИ
ТАБЛИЦА ПОПАРНОГО СОЕДИНЕНИЯ ГОРЕЛОК
Следующие горелки, допускающие попарное соединение, позволяют добиться максимально эффективной работы
воздухонагревателей:
Дизтопливная горелка марки RIELLO
Модель
воздухонагревателя
Модель горелки Кодировка горелки Электрическое питание
1
R40 G5 3451061
230В 50Гц ~
RG 2 3737700
230В 50Гц ~
2
R40 G10 3452021
230В 50Гц ~
RG 2 3737700
230В 50Гц ~
3
R40 G10 3452021
230В 50Гц ~
RG 2 3737700
230В 50Гц ~
4
R40 G20 3452731
230В 50Гц ~
RG 3 3739300
230В 50Гц ~
5
R40 G20 3452731
230В 50Гц ~
RG 3 3739300
230В 50Гц ~
6
R40 G20 3452731
230В 50Гц ~
RG 4S 3739600
230В 50Гц ~
7
R40 G20S 3452831
230В 50Гц ~
RG 4S 3739600
230В 50Гц ~
8
RL 28 tc 3473207
230В 50Гц ~
RL 28/1 tc 3472030
230В 50Гц ~
9
RL 28 tc 3473207
230В 50Гц ~
RL 28/1 tc 3472030
230В 50Гц ~
10
RL 38 tc 3474107
230В 50Гц ~
11
RL 50 tc 3474630
400В 50Гц 3Н ~
12
RL 50 tc 3474630
400В 50Гц 3Н ~
13
RL 70 tc 3475007
400В 50Гц 3Н ~
14
RL 70 tc 3475007
400В 50Гц 3Н ~
