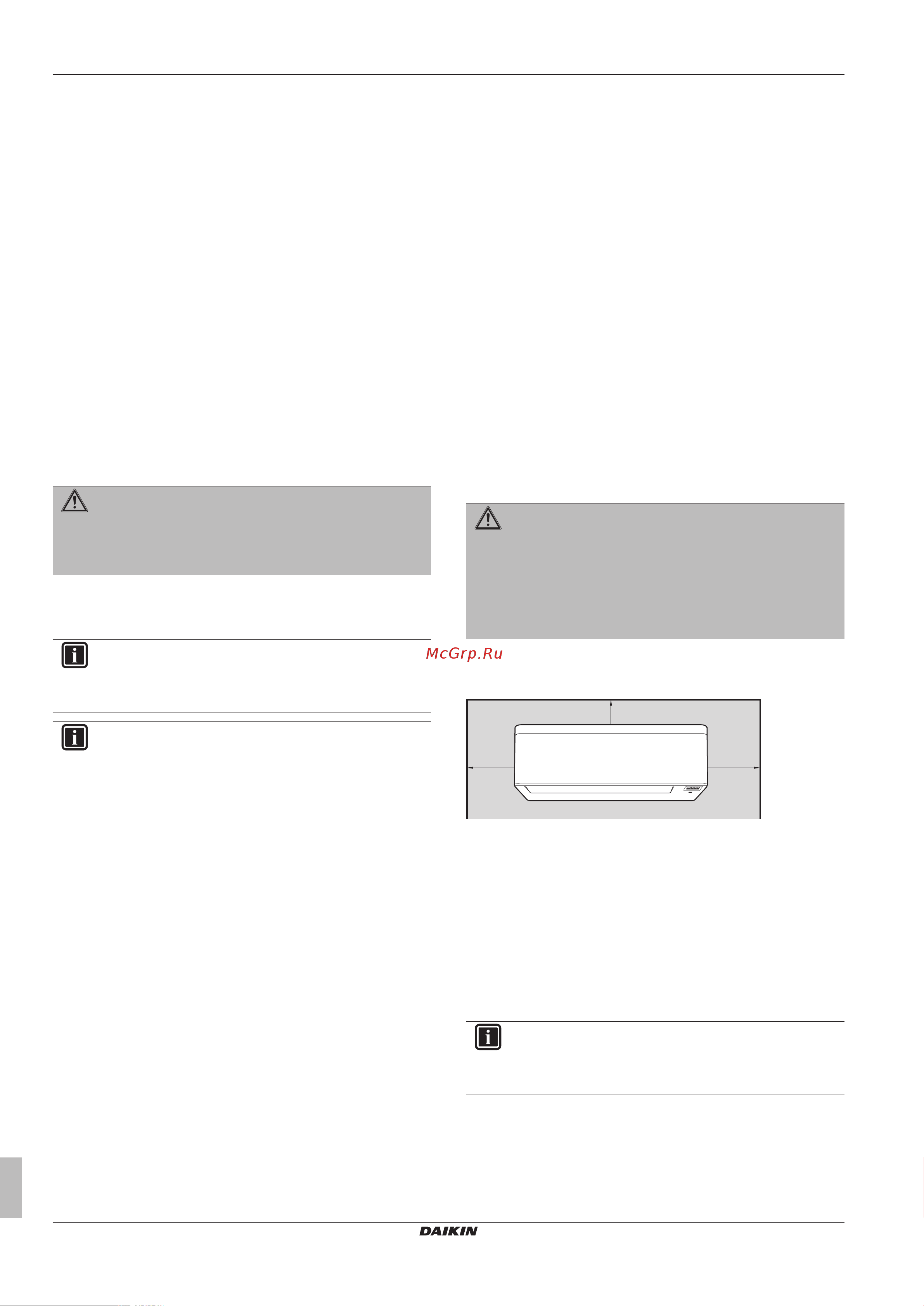

![Daikin CTXA15B2V1BB [10/28] Подготовка](/img/pdf.png)
Daikin CTXA15B2V1BB [10/28] Подготовка
![Daikin CTXA15B2V1BB [10/28] Подготовка](/views2/1783720/page10/bga.png)
5 Подготовка
Справочное руководство по монтажу
10
(C)(F)TXA15~50A2V1B(W)(S)(T)
Комнатный кондиционер производства компании Daikin
4P518023-3B – 2018.06
5 Подготовка
5.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Подготовка места установки
▪ Подготовка к прокладке трубопровода хладагента
▪ Подготовка к прокладке электропроводки
5.2 Как подготовить место
установки
Блок НЕЛЬЗЯ устанавливать в местах, часто используемых в
качестве рабочих. При проведении строительных работ
(например, шлифовки), когда образуется большое количество
пыли, блок НЕОБХОДИМО накрывать.
Место установки должно обеспечивать достаточное
пространство для перемещения блока и обратной установки на
место.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
5.2.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был
перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного
конденсата.
▪ Настенный монтаж. Если температура у стены превышает
30°C, а относительная влажность — 80%, либо если свежий
воздух засасывается в стенной воздуховод, необходима
дополнительная изоляция (полиэтиленовый пенопласт
толщиной не менее 10мм).
▪ Прочность стены. Убедитесь в достаточной прочности стены
или пола, чтобы выдержать вес блока. Если есть сомнения,
укрепите стену или пол перед установкой блока.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояние в 3 метра может
оказаться НЕДОСТАТОЧНЫМ.
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
▪ Люминесцентное освещение. При установке беспроводного
пользовательского интерфейса в помещении с
люминесцентным освещением учитывайте перечисленные
ниже факторы во избежание помех:
▪ Беспроводной пользовательский интерфейс
устанавливается как можно ближе к внутреннему блоку.
▪ Внутренние блоки устанавливаются как можно дальше от
люминесцентных ламп.
НЕ рекомендуется устанавливать блок в следующих местах, так
как это может сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.
▪ Избегайте мест, где в атмосфере могут присутствовать
мелкие частицы или пары минерального масла. Избегайте
мест, где могут разрушиться и отвалиться пластмассовые
детали, что может привести к протечкам воды.
▪ Блок не должен подвергаться воздействию прямых солнечных
лучей.
▪ В ванных.
▪ Акустически уязвимые зоны (например, рядом со спальней),
где может мешать шум при работе.
ПРЕДУПРЕЖДЕНИЕ
НЕ размещайте под внутренним и/или под наружным
блоком предметы, которые могут быть повреждены
водой. В противном случае конденсат на блоке или
трубах хладагента, грязь в воздушном фильтре или
засор дренажа могут вызвать каплепадение, что может
привести к загрязнению или поломке предметов,
находящихся под блоком.
▪ Расположение. Блок устанавливается на высоте не менее
1,8 м от пола с учетом приведенных ниже требований к
расстоянию от стен и потолка:
≥50 ≥50
≥30
(mm)
Внимание! Проследите за тем, чтобы в пределах 500 мм под
приемником сигналов не было препятствий. Они могут
негативно влиять на качество отклика пользовательского
интерфейса.
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
