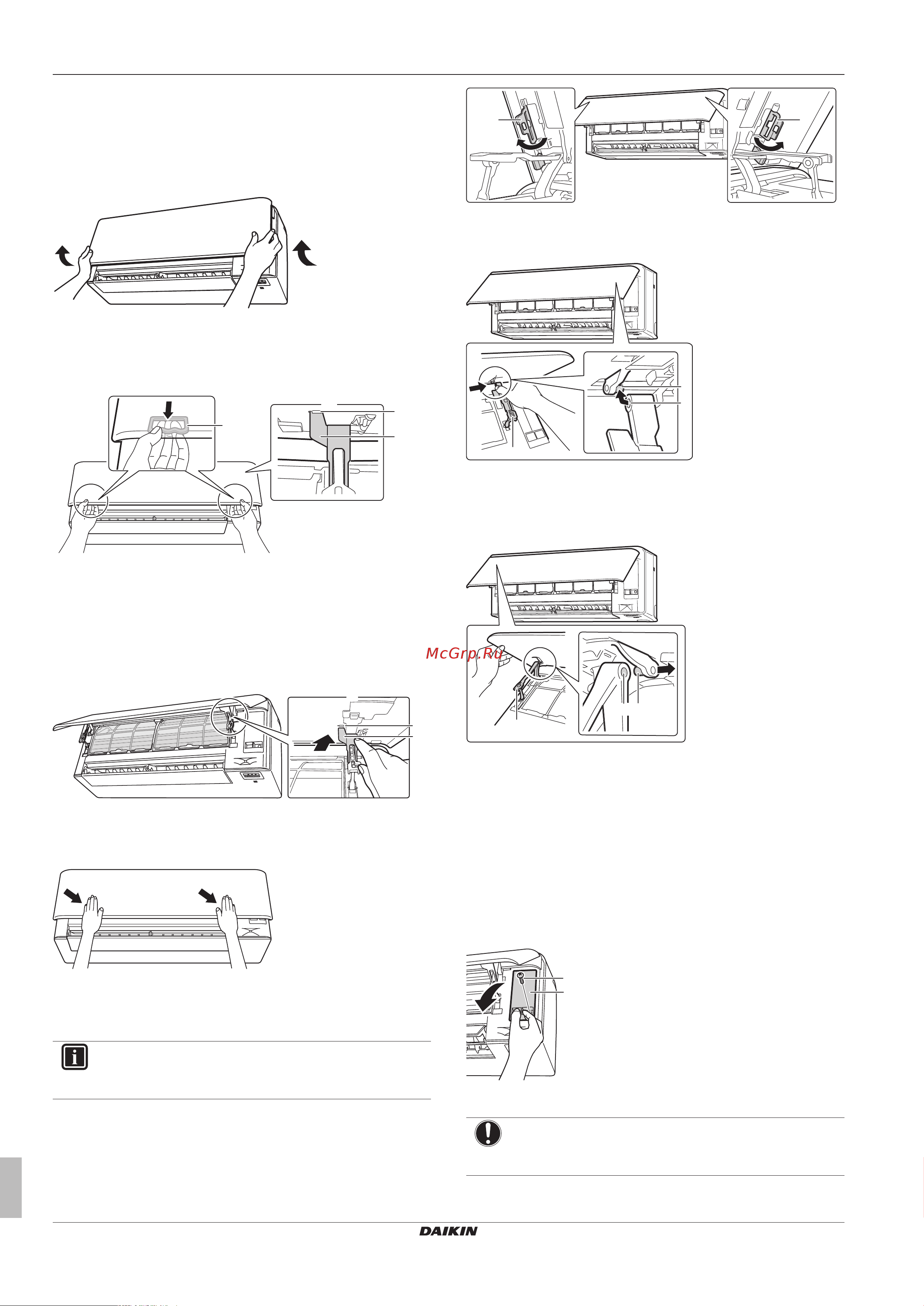

6 Монтаж
Справочное руководство по монтажу
12
(C)(F)TXA15~50A2V1B(W)(S)(T)
Комнатный кондиционер производства компании Daikin
4P518023-3B – 2018.06
6.2 Открывание внутреннего блока
6.2.1 Чтобы открыть переднюю панель
1 Возьмитесь за переднюю панель с обеих сторон и откройте
ее.
2 Отожмите оба фиксатора с обратной стороны передней
панели.
3 Открывайте переднюю панель до тех пор, пока опора не
войдет в фиксирующий язычок.
a
d
c
b
a Фиксатор (по 1 на каждой стороне)
b Обратная сторона передней панели
c Фиксирующий язычок
d Опора
6.2.2 Чтобы закрыть переднюю панель
1 Слегка приподнимите переднюю панель и извлеките опору
из фиксирующего язычка.
a
b
c
a Обратная сторона передней панели
b Фиксирующий язычок
c Опора
2 Закройте переднюю панель.
3 Аккуратно нажмите на переднюю панель до щелчка.
6.2.3 Как снять лицевую панель
ИНФОРМАЦИЯ
Снимайте переднюю панель только тогда, когда ее
НЕОБХОДИМО заменить.
1 Откройте переднюю панель. См. параграф "6.2.1 Чтобы
открыть переднюю панель"на стр.12.
2 Откройте фиксаторы, расположенные с обратной стороны
панели (по 1с каждой стороны).
a a
a Фиксатор панели
3 Слегка прижмите правый рычаг вправо, чтобы высвободить
стержень из гнезда на правой стороне.
a
c
b
a Рычаг
b Стержень
c Гнездо стержня
4 Высвободите стержень передней панели из гнезда на
левой стороне.
a
c
b
a Рычаг
b Гнездо стержня
c Стержень
5 Снимите переднюю панель.
6 Передняя панель устанавливается на место в обратном
порядке.
6.2.4 Чтобы открыть сервисную крышку
1 Выверните 1 винт из сервисной крышки.
2 Снимите сервисную крышку с блока, потянув за нее в
горизонтальном направлении.
a
b
a Винт сервисной крышки
b Сервисная крышка
ПРИМЕЧАНИЕ
При закрывании сервисной крышки момент затяжки НЕ
должен превышать 1,4(±0,2) Н•м.
