19

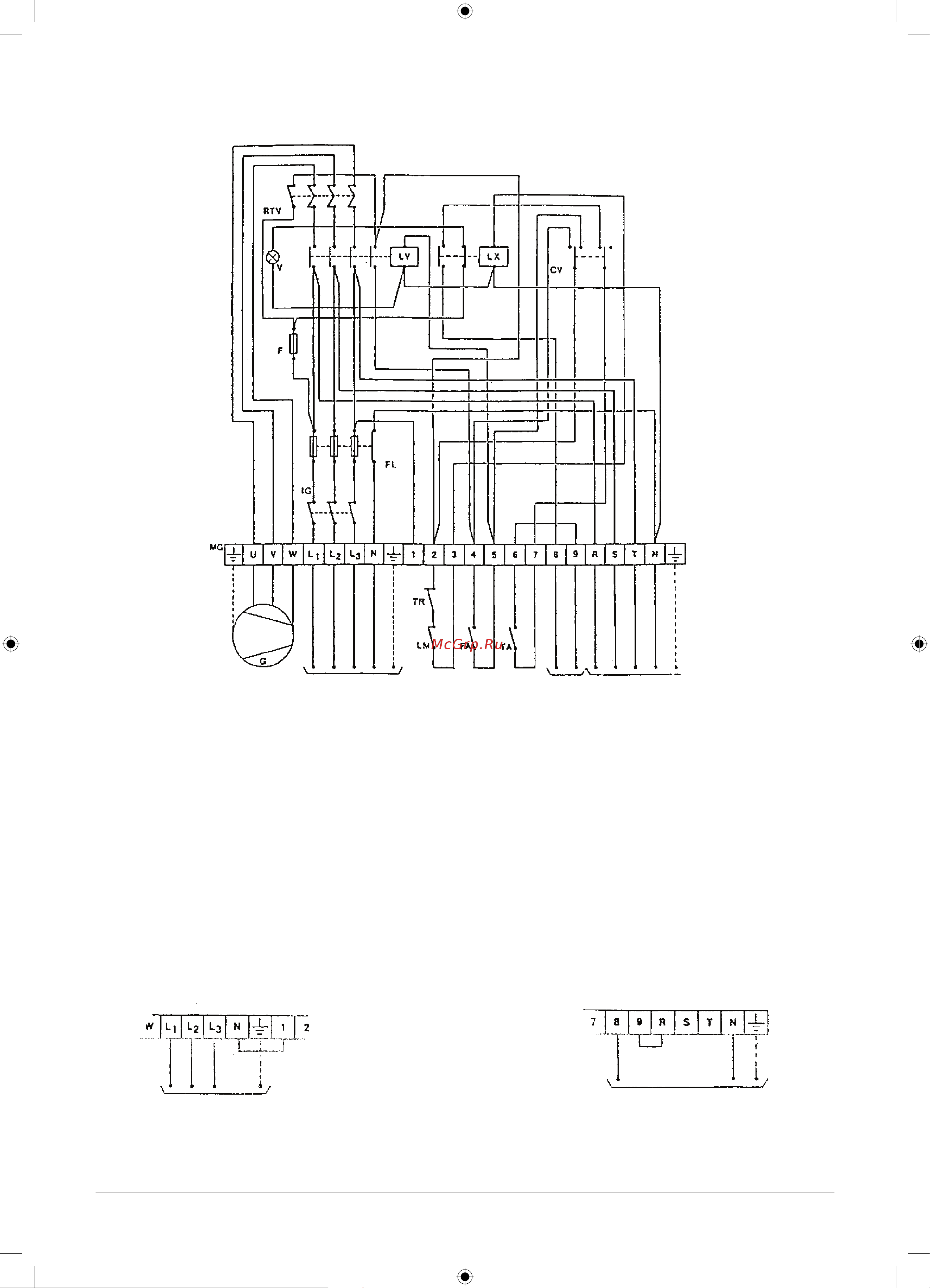

8.2 Электрическая схема подключения воздухонагревателей ТС 75 - 300 Е
Подключение к электрической сети
400 В - 50 Гц + N
FA термостат управления вентилятором
LM защитный температурный ограничитель
LIMIT
MG колодка с клеммами для подключения
прибора
IG
коммутатор сетевого напряжения
F дополнительный предохранитель
FL предохранители сетевого напряжения
G
электродвигатель вентилятора
* - в комплекте поставки отсутствует
Подключение горелки к электрической сети
400 В - 50 Гц + N
RTV реле теплозащиты
V индикаторная лампочка, которая
сообщает об аварийном отключении
горелки
LV защитное реле
LX реле защитного температурного
ограничителя
CV переключатель HEIZUNG (нагрев) /STOP/
VENTILATION (вентиляция)
TR датчик температуры защитного
температурного ограничителя
ТА* регулятор температуры помещения
Альтернативное подключение прибора к
электрической трехфазной сети 230 В – 50 Гц
Альтернативное подключение горелки к
электрической однофазной сети 230 В – 50 Гц
