20

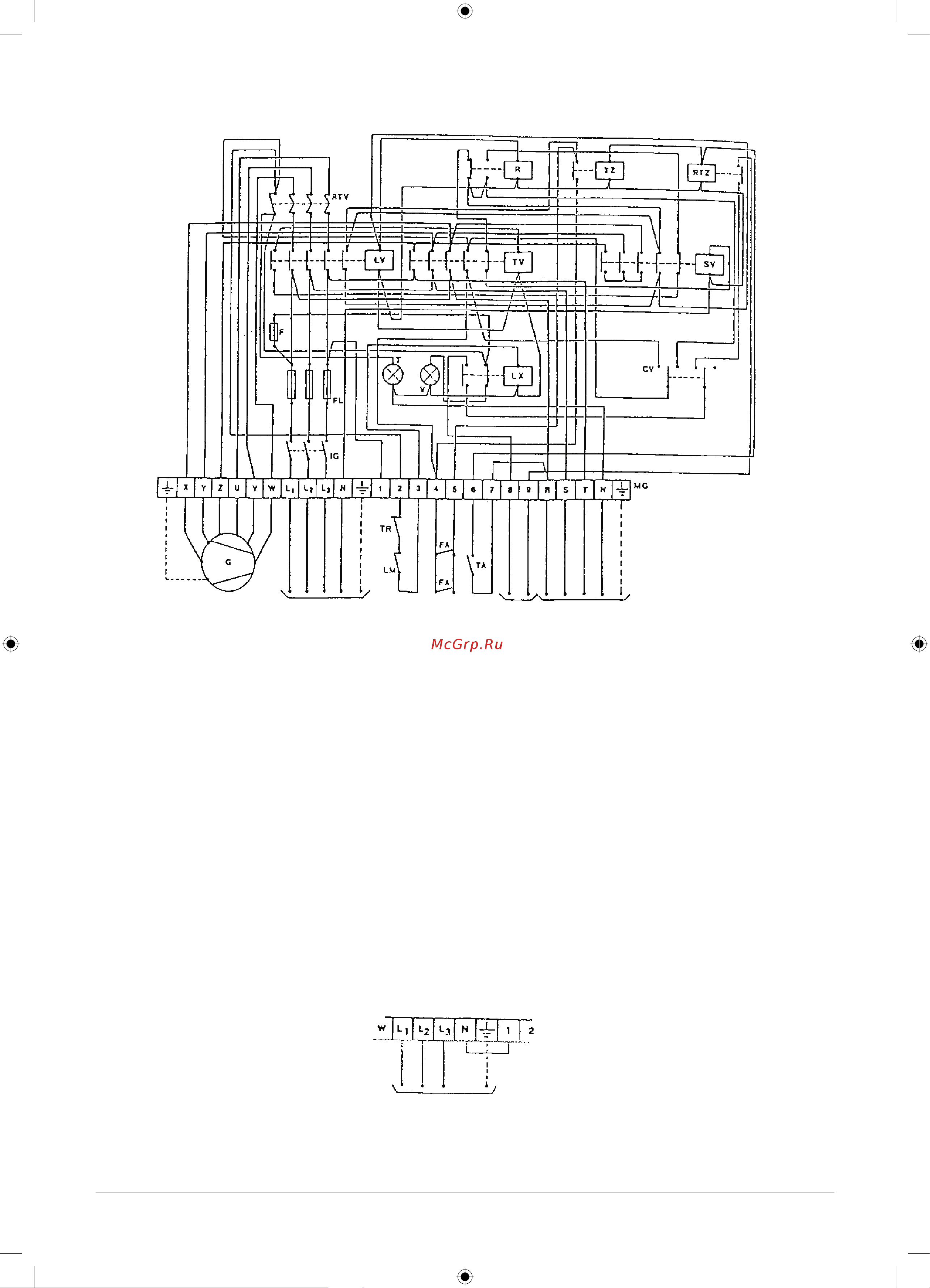

8.3 Электрическая схема подключения воздухонагревателей ТС 375 - 600 Е
Подключение к электрической сети
400 В - 50 Гц + N
TZ элемент задержки включения
вентилятора
LV защитное реле для отключения сетевого
напряжения
SV защитное реле
FA термостат управления вентилятором
T индикатор напряжения сети
R реле задержки включения
IG
коммутатор сетевого напряжения
F дополнительный предохранитель
FL предохранители сетевого напряжения
G
электродвигатель вентилятора
* - в комплекте поставки отсутствует
Подключение горелки к электрической сети
400 В - 50 Гц + N
RTZ реле задержки включения
TV защитное реле
RTV реле теплозащиты
LM защитный температурный ограничитель
LIMIT
V индикаторная лампочка, которая
сообщает об аварийном отключении
горелки
LX реле защитного температурного
ограничителя
MG колодка с клеммами для подключения
прибора
CV переключатель HEIZUNG (нагрев) /STOP/
VENTILATION (вентиляция)
TR датчик температуры защитного
температурного ограничителя
ТА* регулятор температуры помещения
Альтернативное подключение прибора к
электрической трехфазной сети 230 В – 50 Гц
