СОДЕРЖАНИЕ КОМПЛЕКТА ПОСТАВКИ
Содержание комплекта воздухонагревателя:
• инструкция воздухонагревателя;
• гарантийный талон;
• комплект для переключения на сжиженный газ.
Комплект подключения для установки вне
помещения
Содержание комплекта:
• верхняя крышка и три дистанционные держатели;
•∅150 мм 90
o
колено для контура всасывания
воздуха к горелке;
• Комплект для удаления продуктов сгорания:
∅ 100 мм 90
o
колено, 1 шт.; ветровая защита –
наконечник для защиты от ветра и атм. осадков,
1 шт.; ветровая защита (wetterkragen), 1 шт.;
измерительный отвод для отбора проб;
• настоящая дополнительная инструкция;
• новая этикетка данных подключенного контура
газа, которую при завершении переключения на
другой газ наклеивают над этикеткой прежней
настройки.

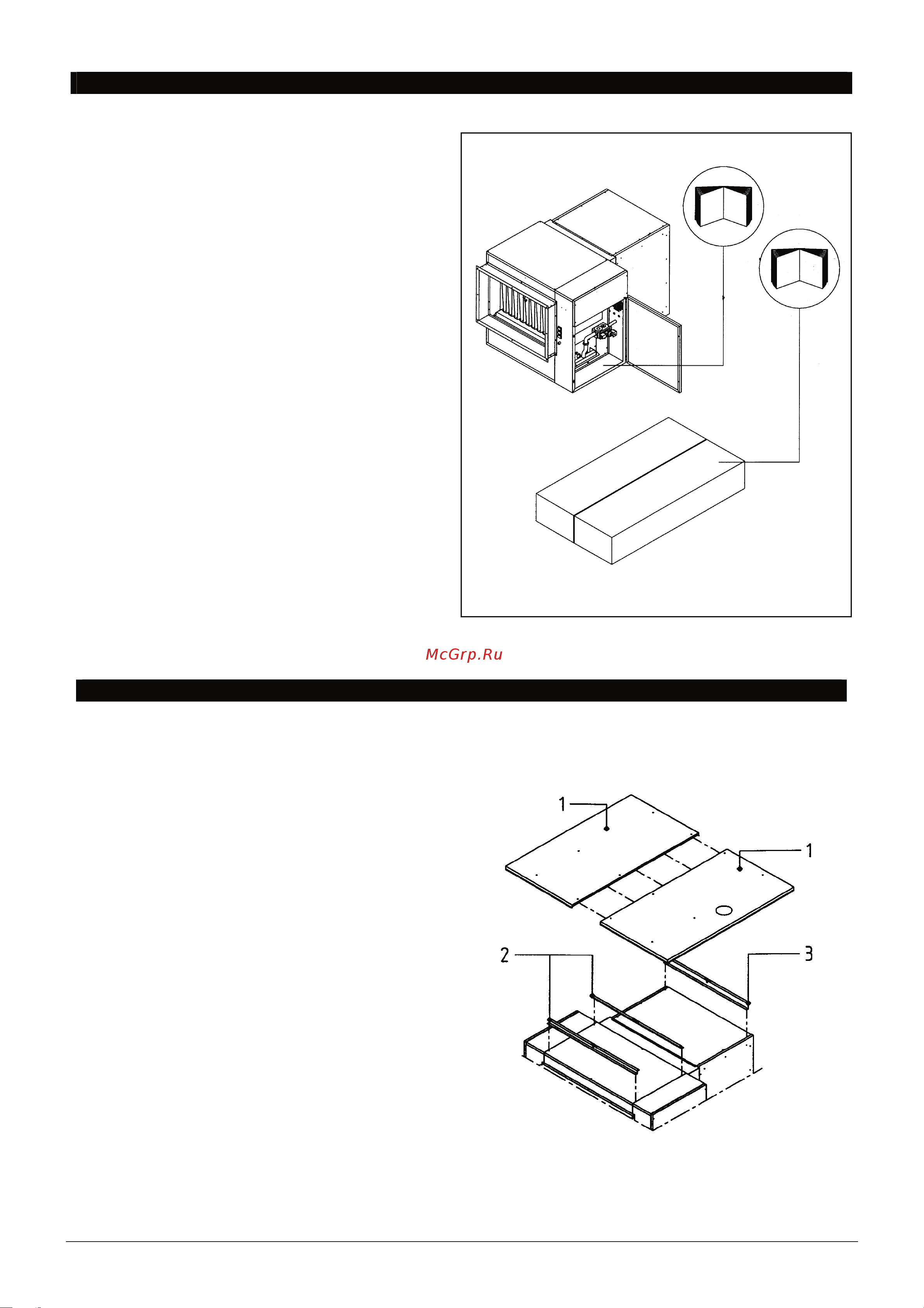

СБОРКА КРЫШИ
Сборка и крепление крыши
Комплект поставки воздухонагревателей 1-2-3 типов
содержит одно-панельную крышу
1, а комплект возду-
хонагревателей 4-5-6 типов содержит из двух панелей
собираемую крышу
1. Собирать следует следующим
образом:
• оба панели
1 стыкуют и крепят болтами
крепления жести «саморезами» так, как
показано на данном рисунке; место стыка
герметизируют силиконом.
Крышу надевают и крепят следующим образом:
• следует вывинтить в углах верхних панелей
ввинченные передние болта и этими болтами к
воздухонагревателю прикрепить более
короткие передние дистанционные держатели
2;
• следует вывинтить в углах верхних панелей
ввинченные задние болта и этими болтами к
воздухонагревателю прикрепить задний
дистанционный держатель
3;
• крышу
1 к дистанционным держателям следу-
ет прикрепить приложенными болтами.
