ВЫВОД ПРОДУКТОВ СГОРАНИЯ И ВСАСЫВАНИЕ СВЕЖЕГО ВОЗДУХА
В комплекте подключения прибора вне помещения
имеются все элементы конструкции. Которые
необходимы для удаления продуктов сгорания и
всасывания свежего воздуха.

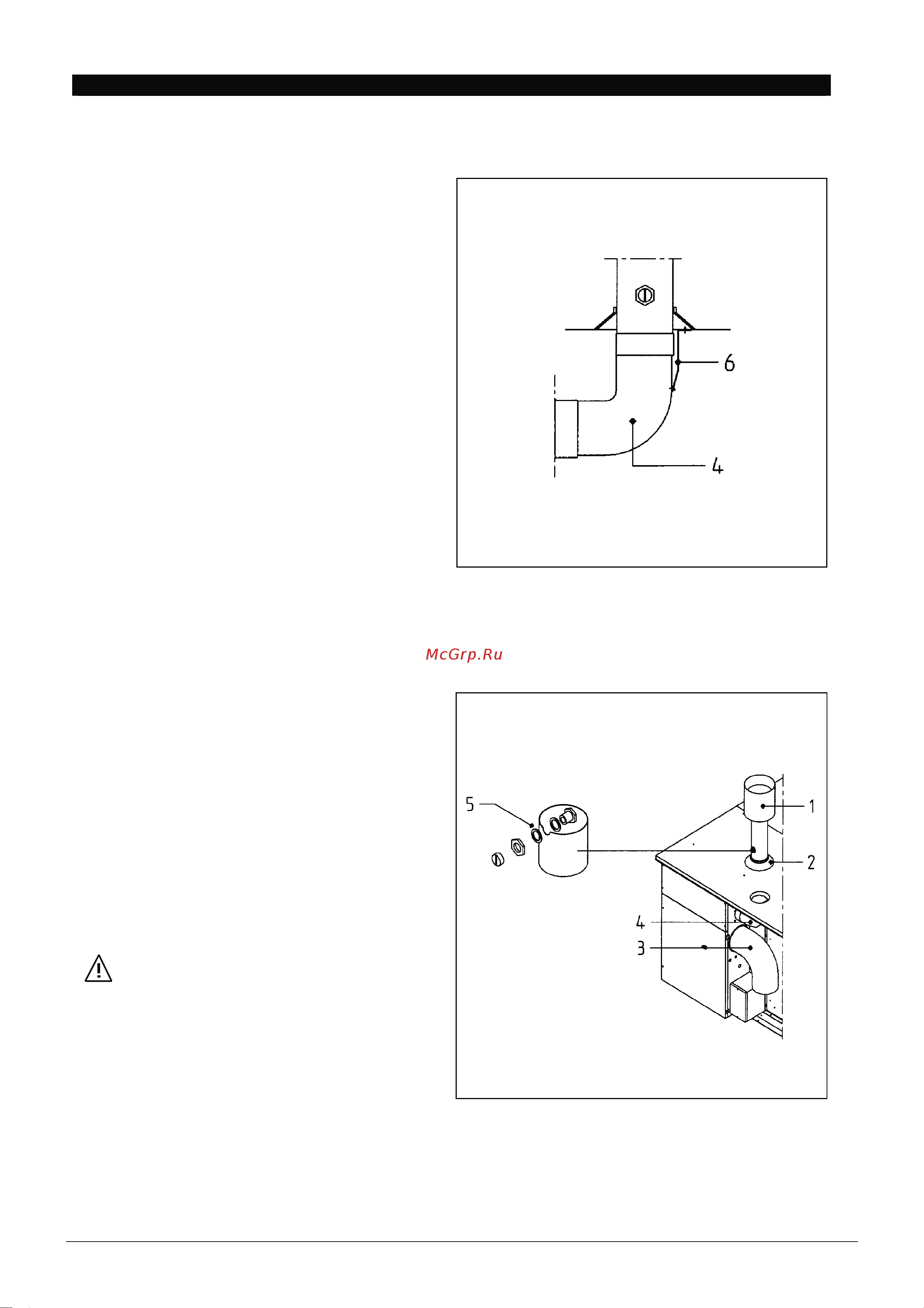

1. Удаление продуктов сгорания
• На наконечник контура трубопровода удаления
продуктов сгорания наденьте ∅ 100 мм 90
o
колено 4;
• приложенными болтами крепления жести
«саморезами» к крыше прикрепите скобу
6;
• ветровую защиту (wetterkragen)
1 вставьте в
отверстие крыши
2,следует обратить внима-
ние на направление;
• герметизирующим приспособлением 5 осна-
щенный измерительный вывод для отбора
проб вмонтируйте в специальное отверстие
отбора проб продуктов сгорания, которое
находится в корпусе ветровой защиты
1;
• наконечник
1 (female) вставьте в колено 4
(male).
• сверлом диаметра ∅ 3,2 мм
в корпусе колена
4 просверлите дырочку; при сверлении вместо
шаблона следует использовать скобу
6 и в
последующем ее прикрепить приложенными
болтами.
2. Всасывание воздуха, который необходим
для горения
90
o
колено 3 наденьте на трубу контура
трубопровода подачи свежего воздуха к горелке, а
другой конец колена поверните вниз. Этим
предупредите попадание атмосферных осадков во
внутрь воздухонагревателя.
ВНИМАНИЕ!
При потребности к оснастке контуров трубопроводов
удаления продуктов сгорания и/или подачи свежего
воздуха других конструкций, просим обращаться к
производителю Tecnoclima, который имеет широкий
выбор различной оснастки и может удовлетворить
искомую потребность.
