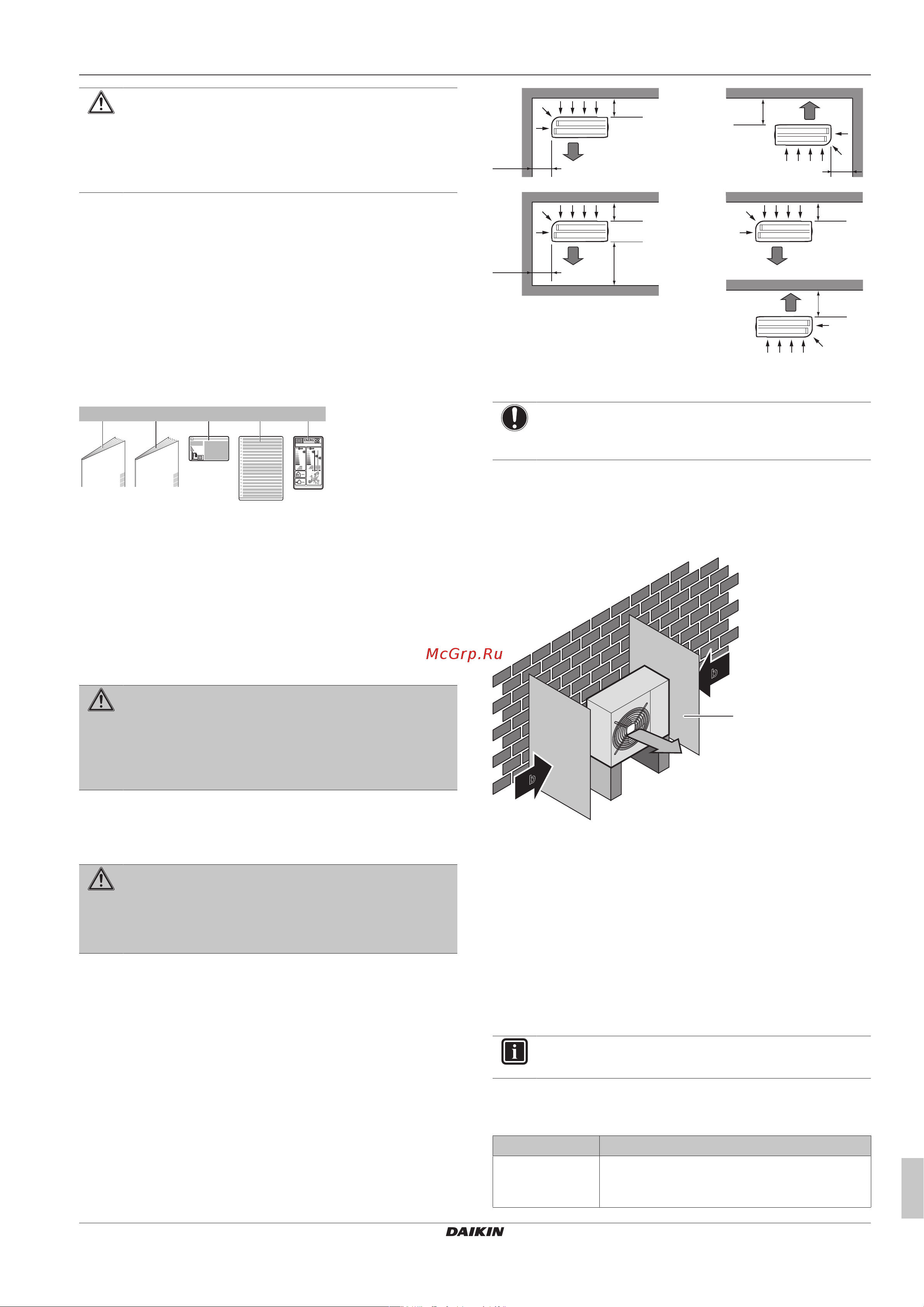

![Daikin ARXTP35N2V1B [11/24] Как подготовить место установки](/views2/1784531/page11/bgb.png)
3 Информация о блоке
Руководство по монтажу
11
RXTM30+40N2V1B + RXTP25+35N2V1B9 +
RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B
Серия сплит-систем с хладагентом R32
3P482320-10S – 2020.08
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие
предметы в отверстия для забора и выпуска воздуха.
НЕ снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к
травме.
3 Информация о блоке
3.1 Наружный агрегат
3.1.1 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный блок.
2 Извлеките принадлежности из нижней части упаковки.
1×1× 1× 1× 1×
b c da e
a Общие правила техники безопасности
b Руководство по монтажу наружного блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка о наличии фторсодержащих парниковых
газов на нескольких языках
e Маркировка энергоэффективности (у моделей RXTM-
N2 и ARXTP-N2 находится с правой стороны блока)
4 Монтаж агрегата
ПРЕДУПРЕЖДЕНИЕ
Монтаж должен производиться монтажником;
материалы и способы монтажа должны
соответствовать требованиям действующего
законодательства. В странах Европы применяется
стандарт EN378.
4.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
4.1.1 Требования к месту установки
наружного блока
Помните следующие правила организации пространства:
>150
>50
>300
(mm)
b
a
>100
>50
>150
>50
b
b
a
>100
b
a
a
b
a
>100
a Выброс воздуха
b Воздухозаборник
ПРИМЕЧАНИЕ
Высота стены на стороне выхода наружного блока
ДОЛЖНА быть ≤1200мм.
Со стороны выброса воздуха блок рекомендуется заслонить от
ветра защитной панелью.
Рекомендуется устанавливать наружный агрегат так, чтобы
воздухоприемник был направлен к стене и НЕ подвергался
непосредственному воздействию ветра.
b
a
b
c
a Защитная панель
b Преобладающее направление ветра
c Выброс воздуха
НЕ устанавливайте блок в местах, где может мешать шум,
возникающий при работе (например рядом со спальней).
Внимание! Если звук измерить в фактических условиях
монтажа, то полученное в результате измерения значение
может превышать уровень звукового давления, указанный в
разделе "Звуковой спектр" технических данных, из-за шума
окружающей среды и звуковых отражений.
НЕЛЬЗЯ устанавливать блок в местах, где шум при его работе
может мешать (напр., возле спальни).
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
Наружный блок рассчитан только на установку вне помещений и
на эксплуатацию при температуре окружающего воздуха в
указанных далее пределах:
Охлаждение Обогрев
–10~46°Cпо
сухому
термометру
–25~24°Cпо сухому термометру
