5 Монтаж трубопроводов
Руководство по монтажу
12
RXTM30+40N2V1B + RXTP25+35N2V1B9 +
RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B
Серия сплит-систем с хладагентом R32
3P482320-10S – 2020.08

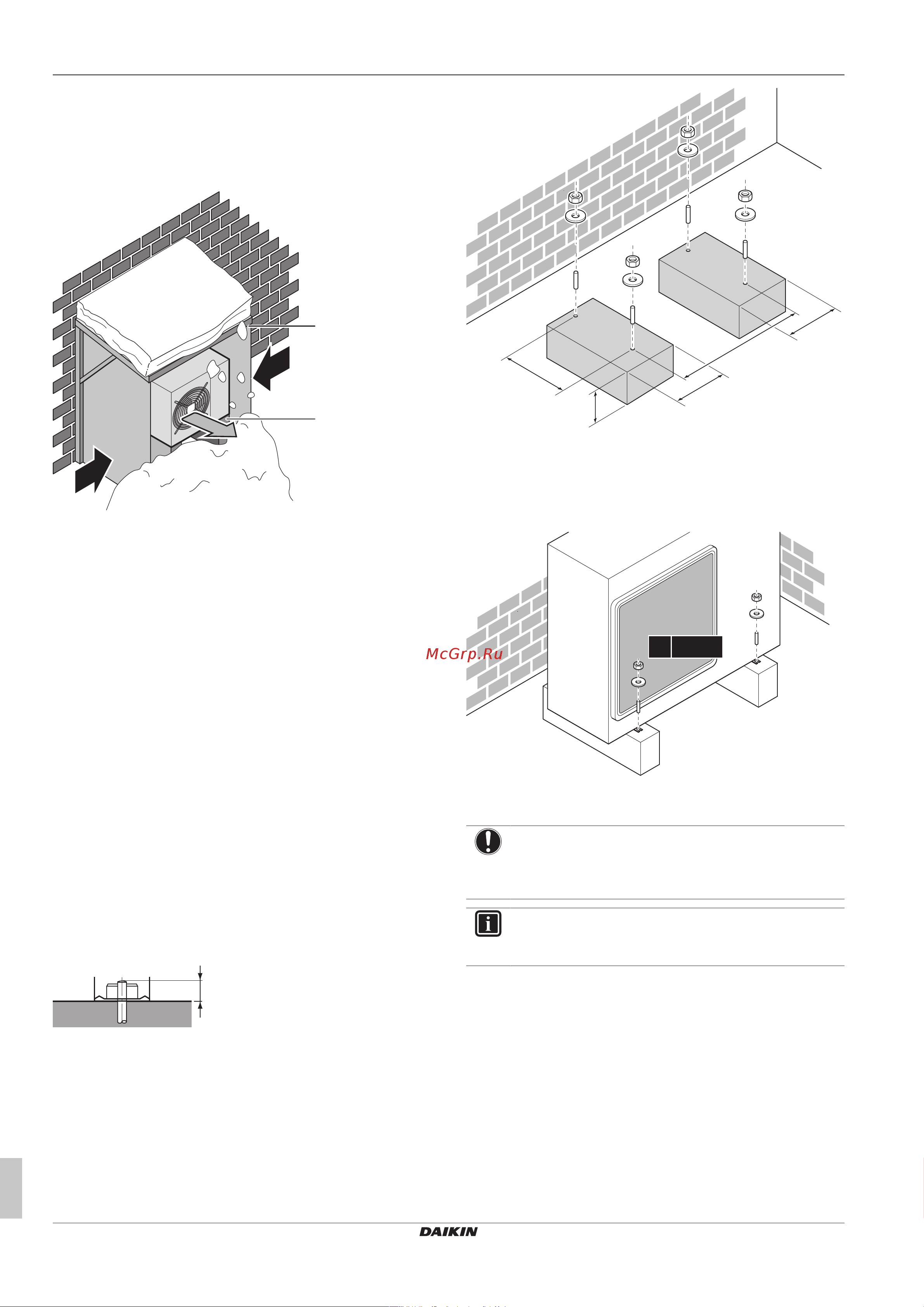

4.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
Рекомендуется оставлять под блоком не менее 150 мм
свободного пространства (300 мм в местности, подверженной
сильным снегопадам). Кроме того, необходимо проследить за
тем, чтобы блок находился, как минимум, в 100 мм над
расчетной поверхностью снежного покрова. Если нужно,
установите блок на подставку. Подробнее см. параграф
«4.2Монтаж наружного агрегата» [412].
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
330
524
211
(mm)
211
a
a 100мм над расчетной поверхностью снежного
покрова
4.2.2 Установка наружного блока
4× M8/M10
4.2.3 Обустройство дренажа
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
5 Монтаж трубопроводов
5.1 Подготовка трубопровода
хладагента
5.1.1 Требования к трубопроводам
хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
