■Рóссêий 10

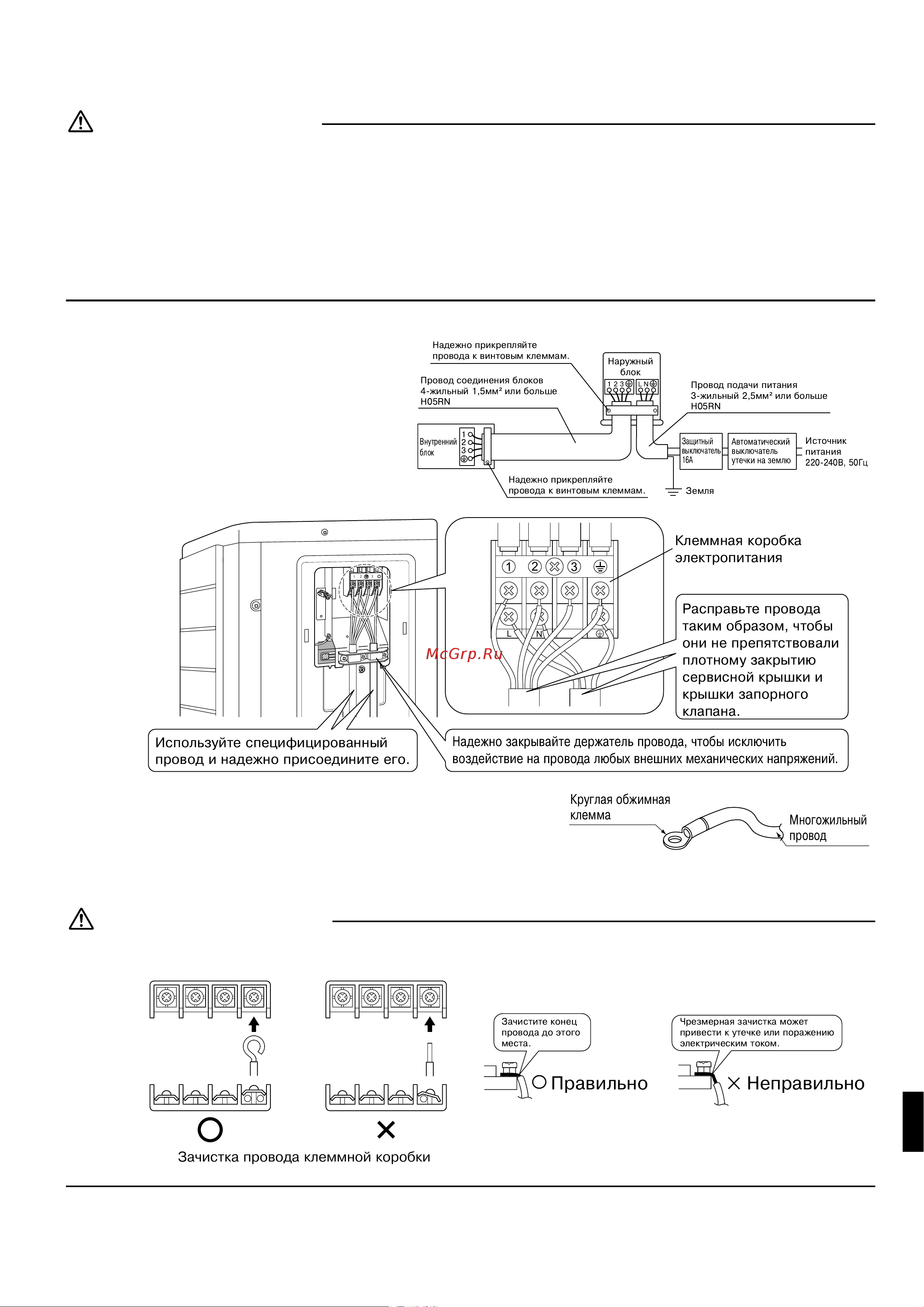

Элеêтропроводêа
ПРЕДУПРЕЖДЕНИЕ
• Не использóйте разветвленнóю проводêó, мноãожильные провода, óдлинительные шнóры или радиальные
соединения, посêольêó они моãóт привести ê переãревó, поражению элеêтричесêим тоêом или пожарó.
•
Не использóйте элеêтричесêие детали, приобретенные в местной торãовой сети. Не разветвляйте провод, подающий питание для
насоса (например, от êлеммной êоробêи), на дрóãие óстройства. Это может привести ê возãоранию или поражению элеêтротоêом.
• Обязательно óстановите детеêтор óтечêи на землю. (Он может работать с более высоêими ãармониêами.)
(В данном блоêе использóется инвертор, следовательно, необходимо использовать детеêтор óтечêи на землю,
способный выдерживать ãармониêó, чтобы предотвратить неправильнóю работó самоãо детеêтора óтечêи на землю.)
•
Использóйте выêлючатель, имеющий êонтаêтнóю точêó отêлючения всех выходов с зазором, по меньшей мере, в 3мм.
•
Не подêлючайте провод питания ê внóтреннемó блоêó. Это может привести ê óдарó элеêтричесêим тоêом или пожарó.
• Не переводите защитный выêлючатель в положение вêл, поêа на заêончены все работы.
1)
Снимите изоляцию с êонца провода (20мм).
2)
Подсоедините соединительные провода междó
внóтренним и нарóжным блоêами следите за
тем, чтобы номера êлемм совпадали. Затяните
надежно винтовые êлеммы. Реêомендóется
использовать для затяãивания винтов отвертêó
с плосêой ãоловêой.
Винты входят в êомплеêт êлеммной
êоробêи.
При подêлючении проводов ê êлеммной êолодêе источниêа питания
обращайте внимание на примечания ниже.
Необходимые меры предосторожности в отношении проводêи источниêа питания.
При подêлючении ê êонцевой êолодêе источниêа питания использóется
êрóãлая обжимная êлемма для соединения. Если ее использование не
представляется возможным по объеêтивной причине, рóêоводствóйтесь приводимыми ниже инстрóêциями.
Расположите êрóãлые обжимные êлеммы на проводах таê, чтобы полностью заêрыть изоляцию, и заêрепите их на месте.
ПРЕДОСТЕРЕЖЕНИЕ
• При подсоединении соединительных проводов ê êлеммной êолодêе обязательно выполняйте заêрóтêó.
Проблемы в работе моãóт привести ê наãревó и возãоранию.
3)
Потяните провод и óбедитесь в том, что он не отсоединен. Затем заêрепите провод на месте с помощью проволочноãо óпора.
!
"#
$%
!
& ' %
%
() * ++
+) % %%%,
(+&*
-
.&+
-
() * ++
+) % %%%,
/+) )
*! %%
²
-!0
12
/+) ) -
*! %%
²
-!0
12
1
2
3
!
1
2
3
L
N
" !
#!
$
!
Зачистêа провода êлеммной êоробêи
09_RU_3P254362-7G.fm Page 10 Tuesday, August 21, 2012 5:27 PM
