6-10
L
E
Дозаправка хладагента [гр] на дополнительный 1м длины в соответствии с данными таблицы
*
Проконтролируйте добавление требуемого количества допо лнительного хладагента. Невыполнение данного требования чревато
ухудшением качества функционирования.
Примечание: Количество предварительно заправленного хладагента в наружном блоке предназначено для трубопровода
длиной не более 7,5м.
Наружный блок
Комнатного блок

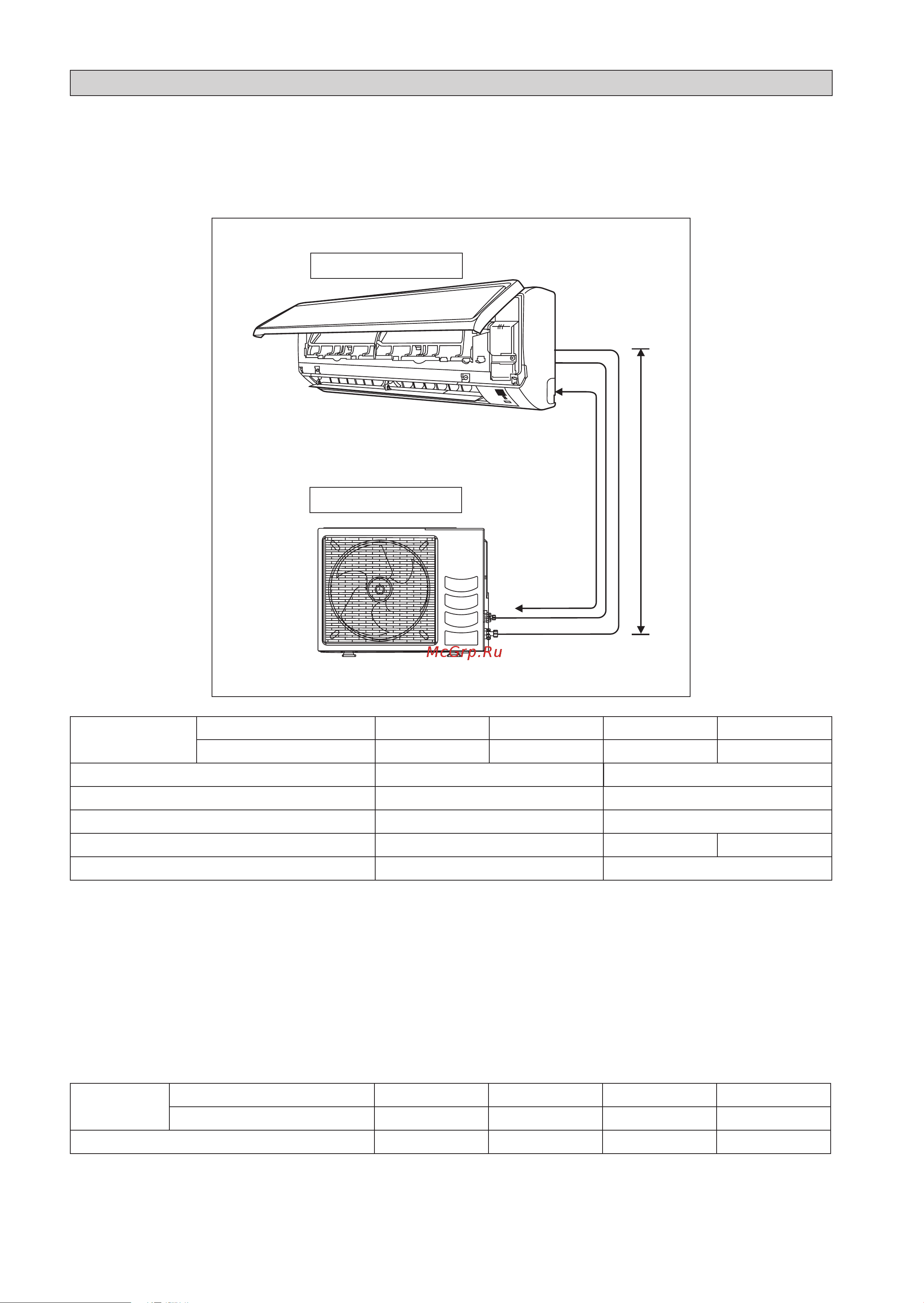

Допустимая длина трубопровода
Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При
возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую
способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие
варианты прокладки и соблюдать представленные ниже рекомендации:
ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
Дополнительная Заправка
Хладагент заправлен заводом-изготовителем на внешнем модуле. Если длина трубопроводов меньше, чем 7,5м, то в дозаправке
после откачки воздуха нет необходимости. Если длина трубопровода превышает 7,5м, используйте значение дозаправки, указанное
в таблице.
Например:
FTXN25 и RXN25 с трубопроводом длиной 12м, длина дополнительного трубопровода – 4,5м. Таким образом,
Дополнительная Заправка = 4,5[м] x 20[г/м]
= 90,0[г]
Модель
Комнатный
(FTXN)
25 35 50 60
Наружный
(RXN)
25 35 50 60
Mин. допустимая длина (L), м
33
Maкс. допустимая длина (L), м
20 30
Максимальная допустимое поднятие (E), м
10 10
Размер Трубы Для Газа, мм / (дюймах)
9,52 (3/8") 12,70 (1/2") 15,88 (5/8")
Размер Трубы Для Жидкости, мм / (дюймах)
6,35 (1/4") 6,35 (1/4")
Модель
Комнатный
(FTXN)
25 35 50 60
Наружный
(RXN)
25 35 50 60
Дополнительная заправка [г/м]
20 20 20 20
