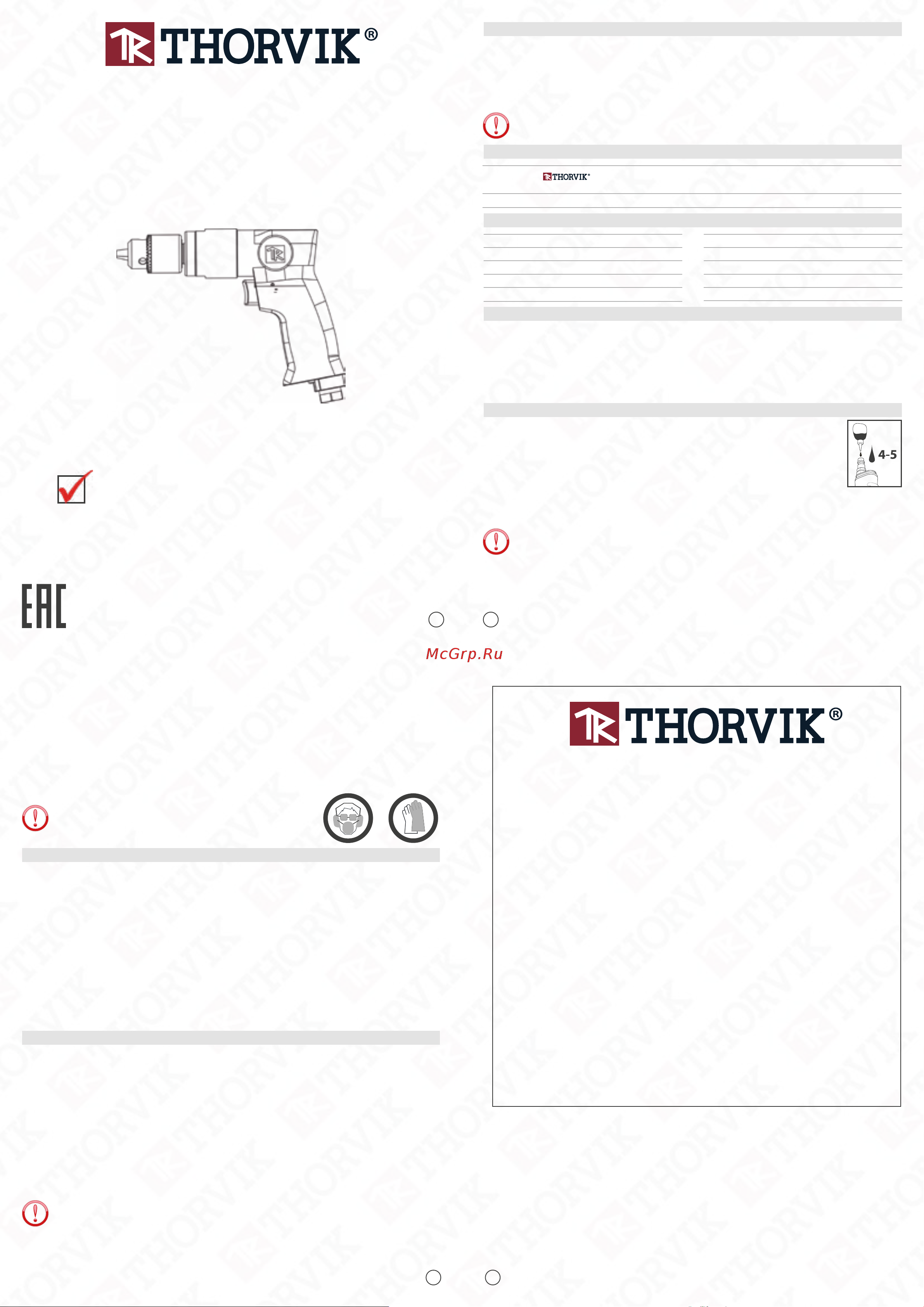

ПАСПОРТ

ДРЕЛЬ ПНЕВМАТИЧЕСКАЯ

ГАРАНТИЙНЫЙ ТАЛОН

ДРЕЛЬ ПНЕВМАТИЧЕСКАЯ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

Производитель: «WUFU AIR TOOLS»,No.100 Fugang Road, Shangma Industrial Zone,

Shitang Town, Wenling City Zhejiang, China

«WUFU AIR TOOLS»,100 Фуганг Роад, Шангма Индастриал Зон,

Шитанг Таун, Венлинг Сити, Чжецзян, КНР

Импортер: ООО «ИНСТРУМ», 125438, город Москва,

улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978

RAD1018 Дрель пневматическая с реверсом, 1800 об/мин,

патрон 10 мм

1. Общие сведения и назначение

Пневматические дрели THORVIK

предназначены для выполнения работ по обработке

отверстий в мастерских, оборудованных воздушной магистралью с давлением воздуха

не ниже 6 атм. или компрессором такой же мощности и соответствующей производи-

тельностью, персоналом, имеющим соответствующую квалификацию, знакомым с пра-

вилами ТБ, условиями эксплуатации и навыками работы с пневмомеханическим инстру-

ментом.

Для нормальной работы пневматических дрелей THORVIK

воздушная магистраль должна

быть снабжена осушителем воздуха, фильтром-влагоотделителем и лубрикатором.

2. Спецификация

52202

Код

№

Наименование

RAD1018

Дрель пневматическая с реверсом, 1800 об/мин, патрон 10 мм

4. Комплектация

4.1 Дрель пневматическая прямая.....................................................................1 шт.

4.2 Ключ для зажимного патрона.......................................................................1 шт.

4.3 Штуцер быстросъемного соединения 1/4’’DR.............................................1 шт.

4.4 Краткая инструкция на русском языке.........................................................1 шт.

4.5 Гарантийный талон .......................................................................................1 шт.

Инструкция по эксплуатации

Перед началом работы необходимо прикрутить штуцер для последующего

присоединения к пневмомагистрали и произвести смазку изделия. Для этого

нанесите 4-5 капель лубрикаторного масла во внутрь изделия через штуцер

подачи воздуха. Продуйте соединительный шланг сильным напором воздуха

для удаления конденсата, подсоедините инструмент к воздушному шлангу,

установите нужное давление в магистрали на входе (не более 6,3 атм.

(кгс/см²) при включенном инструменте), при работе с шлангом длинной более 8 м.

давление в магистрали можно увеличить.

Закрепите необходимый инструмент в трехкулачковом патроне дрели с помощью специаль-

ного патронного ключа. Пусковая кнопка, расположена в верхней части рукоятки позволяет

включать и выключать инструмент и не имеет фиксированного включенного положения.

Используйте только специализированное лубрикаторное масло для пневматического инструмента

(напр. ТМ FillInn

FL103). Использование других видов масла может повлечь ухудшение рабочих

характеристик или поломку пневматической дрели.

При работе обязательно использовать средства защиты органов

зрения и слуха.

Во время работы необходимо следить за положением инструмента относительно оси

обрабатываемого отверстия – несоблюдение соосности приводит к усилению вибрации,

снижению производительности и сокращению ресурса машины. Периодически проверяй-

те плотность затяжки резьбовых соединений на корпусе машины – их ослабление не

допускается. Следует предохранять инструмент от механических воздействий, так как это

может привести к неисправностям или отказу.

По окончании работы перекройте давление в магистрали, снимите оснастку, отсоедините

инструмент от шланга, очистите инструмент от загрязнений, произведите смазку частей

инструмента через штуцер подачи воздуха.

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-

ствии с правилами перевозок, действующими для каждого вида транспорта.

Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом

не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-

ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах

должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения

во время движения.

Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного

хранения инструмента необходимо провести его консервацию: смазать тонким слоем

масла корпус, упаковать в штатную коробку.

Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С

и относительной влажности воздуха не более 80 % в месте, недоступном для детей.

Срок хранения не ограничен.

Гарантийные обязательства

Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах THORVIK

3. Технические характеристики

Частота свободного вращения, об/мин.

Расход воздуха, средний, л.

Давление в магистрали, max, атм.

1800

141

6.3

Диаметр шланга, мм 10

Патрон, рабочий диапазон, мм

1-10

Штуцер подключения, дюйм

Размер (длина), мм

1/4

193

Вес, кг

1.16

Механизм привода планетарный

Направление выхлопа Заднее
