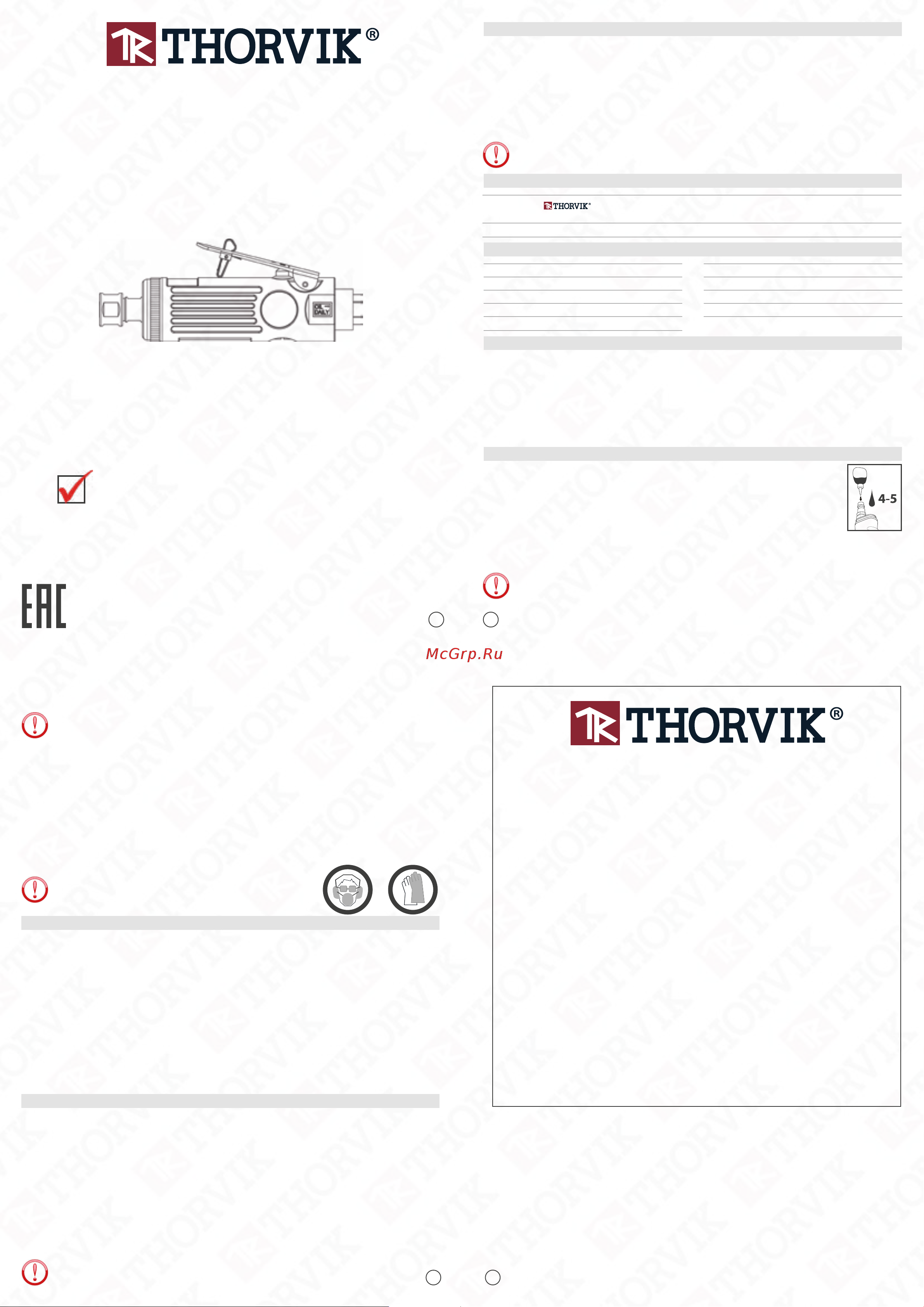

ПАСПОРТ

БОРМАШИНКА ПНЕВМАТИЧЕСКАЯ

ГАРАНТИЙНЫЙ ТАЛОН

БОРМАШИНКА ПНЕВМАТИЧЕСКАЯ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

Производитель: «WUFU AIR TOOLS»,No.100 Fugang Road, Shangma Industrial Zone,

Shitang Town, Wenling City Zhejiang, China

«WUFU AIR TOOLS»,100 Фуганг Роад, Шангма Индастриал Зон,

Шитанг Таун, Венлинг Сити, Чжецзян, КНР

Импортер: ООО «ИНСТРУМ», 125438, город Москва,

улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978

ADG6022 Бормашинка пневматическая 22000 об/мин.,

патрон 6 мм, L-173 мм

Во избежание преждевременной потери функциональности изделия не используйте насадки, не

предназначенные для этого инструмента

1. Общие сведения и назначение

Пневматическая бормашинка THORVIK

предназначена для зачистки и шлифования

сварных швов, удаления ржавчины, выполнения работ по обработке стали, чугуна, цветных

металлов и других материалов в зависимости от установленного инструмента. При

эксплуатации пневматического инструмента рабочее место должно быть оборудованно

воздушной магистралью с давлением воздуха не ниже 6 атм. или компрессором такой

же мощности и соответствующей производительностью. Работы должны проводиться

персоналом, имеющим соответствующую квалификацию, знакомым с правилами ТБ,

условиями эксплуатации и навыками работы с пневмомеханическим инструментом.

2. Спецификация

52203

Код

№

Наименование

ADG6022

Бормашинка пневматическая 22000 об/мин., патрон 6 мм, L-173 мм

4. Комплектация

4.1 Бормашинка пневматическая.......................................................................1 шт.

4.2 Ключ для цангового патрона большой........................................................1 шт.

4.3 Ключ для цангового патрона малый............................................................1 шт.

4.4 Штуцер быстросъемного соединения 1/4’’DR.............................................1 шт.

4.5 Краткая инструкция на русском языке.........................................................1 шт.

4.6 Гарантийный талон .......................................................................................1 шт.

Инструкция по эксплуатации

Перед началом работы необходимо прикрутить штуцер для последующего

присоединения к пневмомагистрали и произвести смазку изделия. Для этого

нанесите 4-5 капель лубрикаторного масла во внутрь изделия через штуцер

подачи воздуха. Продуйте соединительный шланг сильным напором воздуха

для удаления конденсата, подсоедините инструмент к воздушному шлангу,

установите нужное давление в магистрали на входе (не более 6,3 атм.

(кгс/см²) при включенном инструменте), при работе с шлангом длинной более 8 м.

давление в магистрали можно увеличить.

Используйте только специализированное лубрикаторное масло для пневматического инструмента

(напр. ТМ FillInn

FL103). Использование других видов масла может повлечь ухудшение рабочих

характеристик или поломку пневматической бормашинки.

При работе обязательно использовать средства защиты органов

зрения и слуха.

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-

ствии с правилами перевозок, действующими для каждого вида транспорта.

Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом

не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-

ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах

должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения

во время движения.

Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного

хранения инструмента необходимо провести его консервацию: смазать тонким слоем

масла корпус, упаковать в штатную коробку.

Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С

и относительной влажности воздуха не более 80% в месте, недоступном для детей.

Срок хранения не ограничен.

Гарантийные обязательства

Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах THORVIK

3. Технические характеристики

Частота свободного вращения, об/мин.

Расход воздуха, средний, л.

Давление в магистрали, max, атм.

22000

198

6.3

Диаметр шланга, мм 10

Патрон цанговый, мм

Штуцер подключения, дюйм

Размер (длина), мм

1/4

173

Вес, кг

0.69

Направление выхлопа Заднее

Закрепите необходимый инструмент в цанговом патроне бормашинки при помощи малого

патронного ключа, удерживая шпиндель бормашинки большим патронным ключом.

Пусковой рычаг, расположенный в нижней части рукоятки, снабжен предохранительным

упором, позволяет включать и выключать инструмент и не имеет фиксированного вклю-

ченного положения. Частота вращения шпинделя изделия регулируется при помощи

силы нажатия на пусковой рычаг.

Во время работы периодически проверяйте плотность затяжки хвостовика инструмента,

установленного в цанговом патроне. Следует предохранять инструмент от механических

воздействий, так как это может привести к неисправностям или отказу.

По окончании работы перекройте давление в магистрали, снимите оснастку, отсоедините

инструмент от шланга, очистите инструмент от загрязнений, произведите смазку частей

инструмента через штуцер подачи воздуха.

Для нормальной работы пневматических дрелей THORVIK

воздушная магистраль должна

быть снабжена осушителем воздуха, фильтром-влагоотделителем и лубрикатором.
