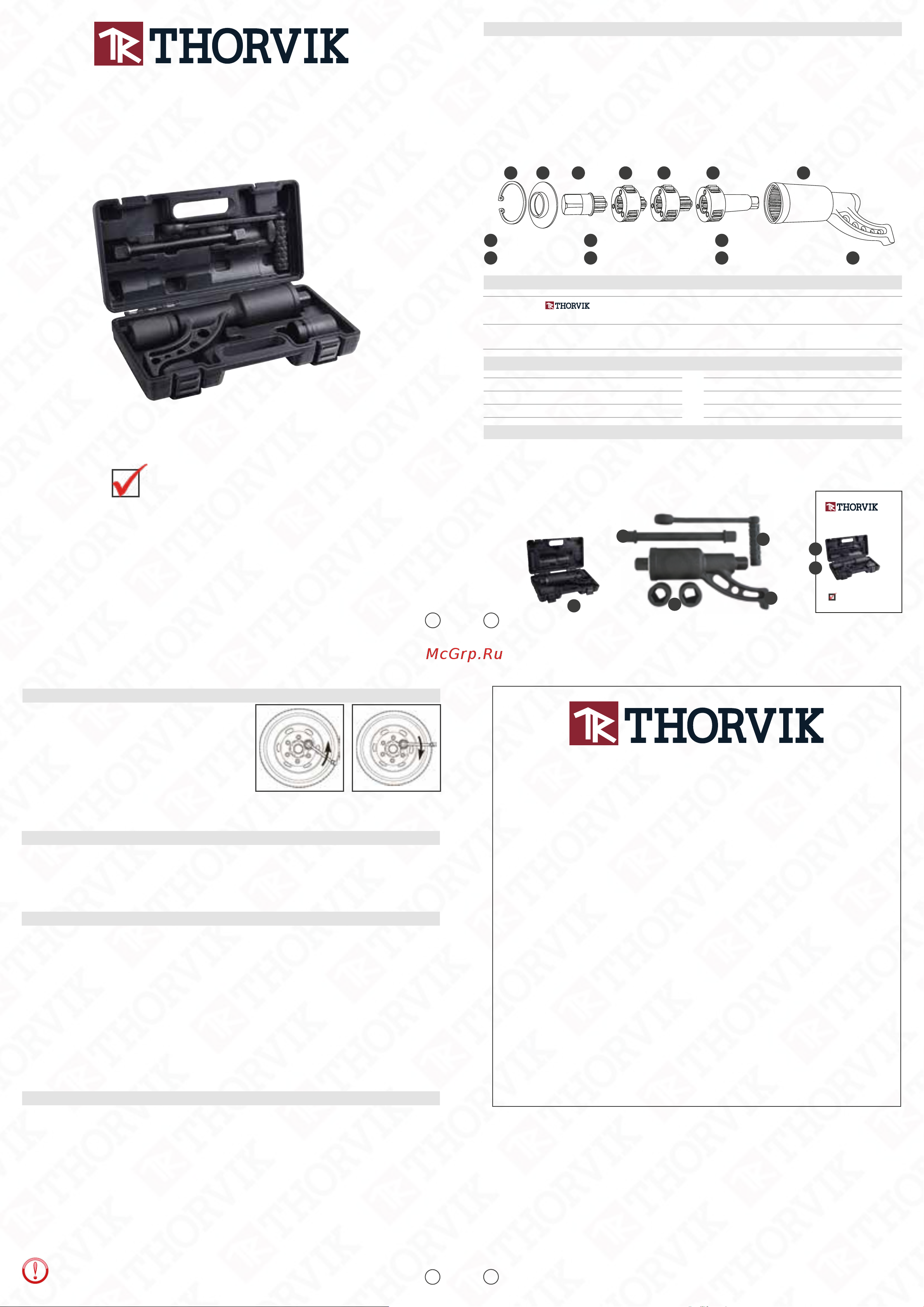

Инструкция по эксплуатации Страница: 1

Thorvik LSW3 Инструкция по эксплуатации онлайн

ГАРАНТИЙНЫЙ ТАЛОН

ГАЙКОВЕРТ РУЧНОЙ МЕХАНИЧЕСКИЙ УДЛИНЕННЫЙ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

Производитель: YUHUAN YUNGTEE MACHINE CO., LTD Auto&Motorcycle Industrial zone,

Yuhuan county, Zhejiang province, China, 317600

Юйхуань Мачине Ко., ЛТД Авто&Моторсайкл Индастриал Зоне,

Юйхуань, Чжэцзян провинс, Китай, 317600

Импортер: ООО «ИНСТРУМ», 125438, город Москва,

улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978

1. Общие сведения и назначение

Гайковерты ручные механические THORVIK

применяются для проведения работ по

монтажу/демонтажу резьбовых соединений с увеличенным крутящим моментом, таких,

как, например, колесные гайки грузовых транспортных средств.

Изделия обладают высоким КПД благодаря использованию планетарного редуктора в

качестве главного привода. При своих малых габаритах и небольшом весе, гайковерты

легки и долговечны при использовании без нарушения правил эксплуатации. Агрегаты

изделий изготовлены из легированной стали высокого качества и закалены до необходимых

значений твердости. Корпуса гайковертов окрашен порошковой краской, имеет прекрасный

вид и хорошую износостойкось. Изделия полностью удовлетворяют техническим условиям

международных и отечественных стандартов.

3. Технические характеристики

Присоединительный квадрат, дюйм

Крутящий момент, макс., Нм

Передаточное число

3800

1:58

Длина, мм

Длина удлинителя, мм

Вес брутто, кг

310

255

8.25

4. Комплектация

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-

ствии с правилами перевозок, действующими для каждого вида транспорта.

Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом

не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-

ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах

должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения

во время движения.

Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного

хранения инструмента необходимо провести его консервацию: смазать тонким слоем

масла корпус, упаковать в штатную коробку.

Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С

и относительной влажности воздуха не более 80 % в месте, недоступном для детей.

Срок хранения не ограничен.

Транспортировка и хранение

Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах THORVIK

105°±5°

115°

1 2 3 4 5 6 7

- стопорное кольцо;

- крышка;

- корпус.

- входной привод (1"DR);

- 1-я планетарная передача;

- 2-я планетарная передача;

- 3-я планетарная передача;

2. Спецификация

Код

№

Наименование

52754

LSW3

Гайковерт ручной механический удлиненный 1"DR, 3800 Нм

и головки торцевые 1"DR 32 мм, 33 мм

4.7

4.1

4.2

4.3

4.4

4.5 Инструкция на русском языке.................1 шт.

4.6 Гарантийный талон..................................1 шт.

4.7 Кейс пластиковый....................................1 шт.

4.1 Гайковерт ручной механический............1 шт.

4.2 Рукоятка...................................................1 шт.

4.3 Удлинитель..............................................1 шт.

4.4 Головки торцевые 1"DR, 32, 33 мм........1 шт.

Инструкция по эксплуатации

Установить на привод изделия выбранную

оснастку со стороны упора. Установите ручной

гайковерт на головку болта или гайку и

зафиксируйте упор, установив его в торец

другой головки болта, гайки или борта колеса.

Установите рукоятку на входящий привод

гайковерта, выберите направление и вращайте

медленно без рывков. После того, как резьбовое

соедиение будет «сорвано», заменить гайковерт на у длинитель, для более быстрого

демонтажа.

Требования ТБ

1. Обратить внимание на напрввление резьбы крепежного соединения.

2. При работес большими усилиями соблюдайте осторожность, возможно повреждение

крепежа.

3. Не допускается использовать в качестве привода пневматические гайковерты.

4. Не превышать значение крутящего момента на входном валу более 65 Нм.

ПАСПОРТ

ГАЙКОВЕРТ РУЧНОЙ МЕХАНИЧЕСКИЙ УДЛИНЕННЫЙ

LSW3 Гайковерт ручной механический удлиненный 1"DR,

3800 Нм и головки торцевые 1"DR 32 мм, 33 мм

4.5

4.6

ПАСПОРТ

ГАЙКОВЕРТ РУЧНОЙ МЕХАНИЧЕСКИЙ УДЛИНЕННЫЙ

LSW3 Гайковерт ручной механический удлиненный 1"DR,

3800 Нм и головки торцевые 1"DR 32 мм, 33 мм
