ЭЛЕКТРИЧЕСКИЙ ЛОБЗИКFORTE TOOLS GMBH
FORTE TOOLS GMBH ЭЛЕКТРИЧЕСКИЙ ЛОБЗИК
4 5
ВНИМАНИЕ! Не позволяйте электродвигателю тормозиться под нагрузкой. В случае остановки
электродвигателя при заклинивании режущего инструмента, немедленно выключите инструмент.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальная потребляемая
мощность, Вт
Параметры
электропитания, В/Гц
Скорость хода пильного
полотна, об/мин
Максимальная глубина
реза под углом 90° в дереве, мм
Максимальная глубина
реза под углом 90° в стали, мм
Маятниковый ход
Ход штока, мм
Наибольший угол наклона
при наклонном резе
Тип зажима пилки
Хвостовик пилки
Электронный блок
управления
Максимальный уровень шума, дБ
Длина электрокабеля, м
Размеры изделия, см
Вес нетто, кг
LE-85
850
220/50
500-3000
100
10
+
18
45˚
Ключевой
Т-образный
Да, c
контролем
скрости
105
2
22×20,5×7
2,1
LE-75
750
220/50
500-3000
80
10
+
18
45˚
Ключевой
Т-образный
Да, c
контролем
скрости
105
2
22×20,5×7
2
LE-65
650
220/50
500-3000
70
10
+
18
45˚
Ключевой
Т-образный
Да, c
контролем
скрости
105
2
22×20,5×7
2
LE-60
600
220/50
500-3000
60
10
-
18
45˚
Ключевой
Т-образный
Да, на
выключателе
105
2
19,5×19×6,5
1,55
Все технические параметры измерены в идеальных заводских условиях.
!

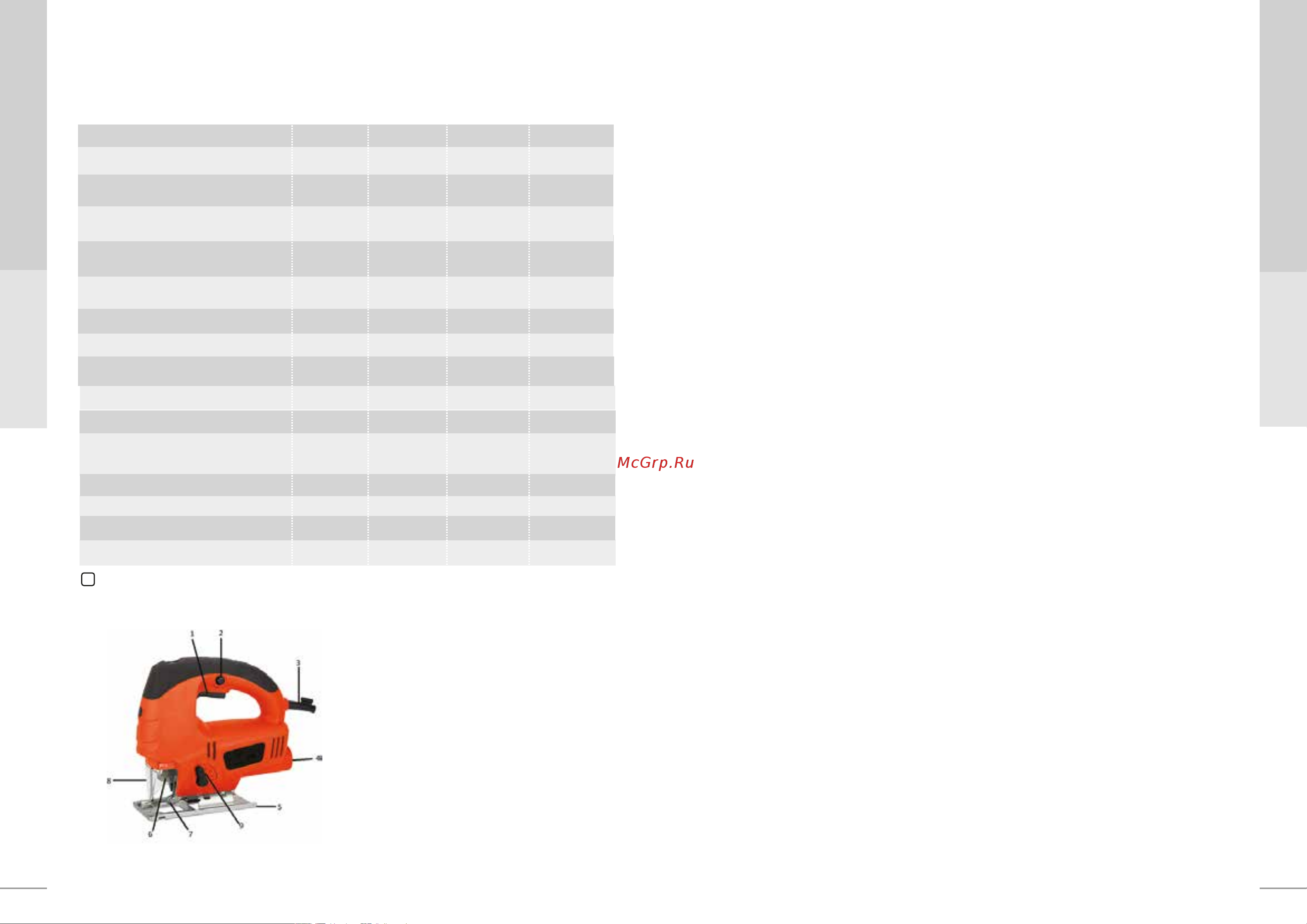

УСТРОЙСТВО ЭЛЕКТРИЧЕСКОГО ЛОБЗИКА
1. Кнопка выключателя
2. Фиксатор выключателя
3. Кабель питания
4. Патрубок отвода стружки
5. Основание
6. Пиклодержатель
7. Направляющий ролик
8. Прозрачный защитный кожух
9. Регулятор маятникового хода
(для моделей LE-65, 75, 85)
СБОРКА, ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ПРИБОРА
1. Откройте коробку и извлеките все комплектующие детали. Проверьте комплектность и целост-
ность электрического лобзика. Обеспечьте свободное пространство вокруг прибора.
2. Осмотрите инструмент на отсутствие вмятин и подобных механических дефектов, которые могли
возникнуть при неправильной транспортировке. Проверьте надежность крепления наружных узлов.
ВНИМАНИЕ! Перед тем как проводить какие-либо работы по замене оснастки или приспособлений,
убедитесь в том, что лобзик отключен от сети.
Установка пильного полотна
Перед установкой осмотрите посадочную часть пилки и гнездо пилкодержателя на предмет
посторонних включений или загрязнений оных. Опилки и инородный мусор могут стать причиной
плохого крепления пилки, что может привести к поломке и несчастному случаю.
1. С помощью шестигранного ключа ослабьте два зажимных болта пилкодержателя.
2. Возьмите пильное полотно, так чтобы зубья полотна были направлены вперед.
3. Вставьте хвостовик пильного полотна в посадочное место держателя до упора.
4. Пильное полотно при установке также войдет в специальный паз на опорном ролике.
5. Затяните болты фиксатора полотна.
ВНИМАНИЕ! Не используйте поврежденный или не подходящий по своим размерам и посадочному
месту режущий инструмент.
Регулировка угла распила
Угол установки основания (5) можно регулировать до 45 градусов по отношению к плоскости
распиливаемого материала. Для этого поступите следующим образом:
1. Выньте шнур питания из розетки.
2. Ослабьте винты (полностью не выкручивать), находящиеся на основании (5), при помощи
шестигранного ключа.
3. Потяните подошву назад, освободив тем самым ее из углового фиксатора. Установите подошву на
требуемый угол и верните ее на место.
4. Вы можете использовать шкалу или угломер для сверки угла.
5. Затяните винты фиксатора.
Возврат подошвы на прямой угол:
1. Выньте сетевой шнур из розетки.
2. Ослабьте винты фиксатора опорной подошвы, используя поставляемый в комплекте ключ-шести-
гранник.
3. Потяните подошву назад и установите ее на угол 0 градусов.
4. Установите подошву обратно и затяните винты.
Регулировка направляющего ролика
1. Ослабьте болты на направляющей ролика.
2. Продвиньте опорный ролик вперед до касания с полотном.
3. Затяните винты.
4. Удостоверьтесь, что подошва установлена правильно.
Включение и выключение инструмента
1.Для того чтобы включить инструмент, нажмите выключатель (1). Если после запуска инструмента
нажать на боковую фиксирующую кнопку (2), то кнопка выключателя зафиксируется в положении
ВКЛ.
2. Для выключения лобзика прижмите и отпустите выключатель.
Содержание
- Электрический лобзик 1
- Содержание 2
- Forte tools gmbh электрический лобзик 3
- Электрический лобзик forte tools gmbh 3
- Forte tools gmbh электрический лобзик 4
- Включение и выключение инструмента 4
- Внимание не используйте поврежденный или не подходящий по своим размерам и посадочному месту режущий инструмент 4
- Внимание не позволяйте электродвигателю тормозиться под нагрузкой в случае остановки электродвигателя при заклинивании режущего инструмента немедленно выключите инструмент 4
- Внимание перед тем как проводить какие либо работы по замене оснастки или приспособлений убедитесь в том что лобзик отключен от сети 4
- Для того чтобы включить инструмент нажмите выключатель 1 если после запуска инструмента нажать на боковую фиксирующую кнопку 2 то кнопка выключателя зафиксируется в положении вкл 2 для выключения лобзика прижмите и отпустите выключатель 4
- Кнопка выключателя 2 фиксатор выключателя 3 кабель питания 4 патрубок отвода стружки 5 основание 6 пиклодержатель 7 направляющий ролик 8 прозрачный защитный кожух 9 регулятор маятникового хода для моделей le 65 75 85 4
- Ослабьте болты на направляющей ролика 2 продвиньте опорный ролик вперед до касания с полотном 3 затяните винты 4 удостоверьтесь что подошва установлена правильно 4
- Откройте коробку и извлеките все комплектующие детали проверьте комплектность и целост ность электрического лобзика обеспечьте свободное пространство вокруг прибора 2 осмотрите инструмент на отсутствие вмятин и подобных механических дефектов которые могли возникнуть при неправильной транспортировке проверьте надежность крепления наружных узлов 4
- Перед установкой осмотрите посадочную часть пилки и гнездо пилкодержателя на предмет посторонних включений или загрязнений оных опилки и инородный мусор могут стать причиной плохого крепления пилки что может привести к поломке и несчастному случаю 1 с помощью шестигранного ключа ослабьте два зажимных болта пилкодержателя 2 возьмите пильное полотно так чтобы зубья полотна были направлены вперед 3 вставьте хвостовик пильного полотна в посадочное место держателя до упора 4 пильное полотно при установке также войдет в специальный паз на опорном ролике 5 затяните болты фиксатора полотна 4
- Регулировка направляющего ролика 4
- Регулировка угла распила 4
- Сборка подключение и использование прибора 4
- Технические характеристики 4
- Угол установки основания 5 можно регулировать до 45 градусов по отношению к плоскости распиливаемого материала для этого поступите следующим образом 1 выньте шнур питания из розетки 2 ослабьте винты полностью не выкручивать находящиеся на основании 5 при помощи шестигранного ключа 3 потяните подошву назад освободив тем самым ее из углового фиксатора установите подошву на требуемый угол и верните ее на место 4 вы можете использовать шкалу или угломер для сверки угла 5 затяните винты фиксатора возврат подошвы на прямой угол 1 выньте сетевой шнур из розетки 2 ослабьте винты фиксатора опорной подошвы используя поставляемый в комплекте ключ шести гранник 3 потяните подошву назад и установите ее на угол 0 градусов 4 установите подошву обратно и затяните винты 4
- Установка пильного полотна 4
- Устройство электрического лобзика 4
- Электрический лобзик forte tools gmbh 4
- Forte tools gmbh электрический лобзик 5
- Электрический лобзик forte tools gmbh 5
- Forte tools gmbh электрический лобзик 6
- Гарантийный талон 6
- Электрический лобзик forte tools gmbh 6
- Отрывной талон а 7
- Отрывной талон б 7
- Отрывной талон в 7
- Forte tools gmbh электрический лобзик 8
- Электрический лобзик forte tools gmbh 8
