11

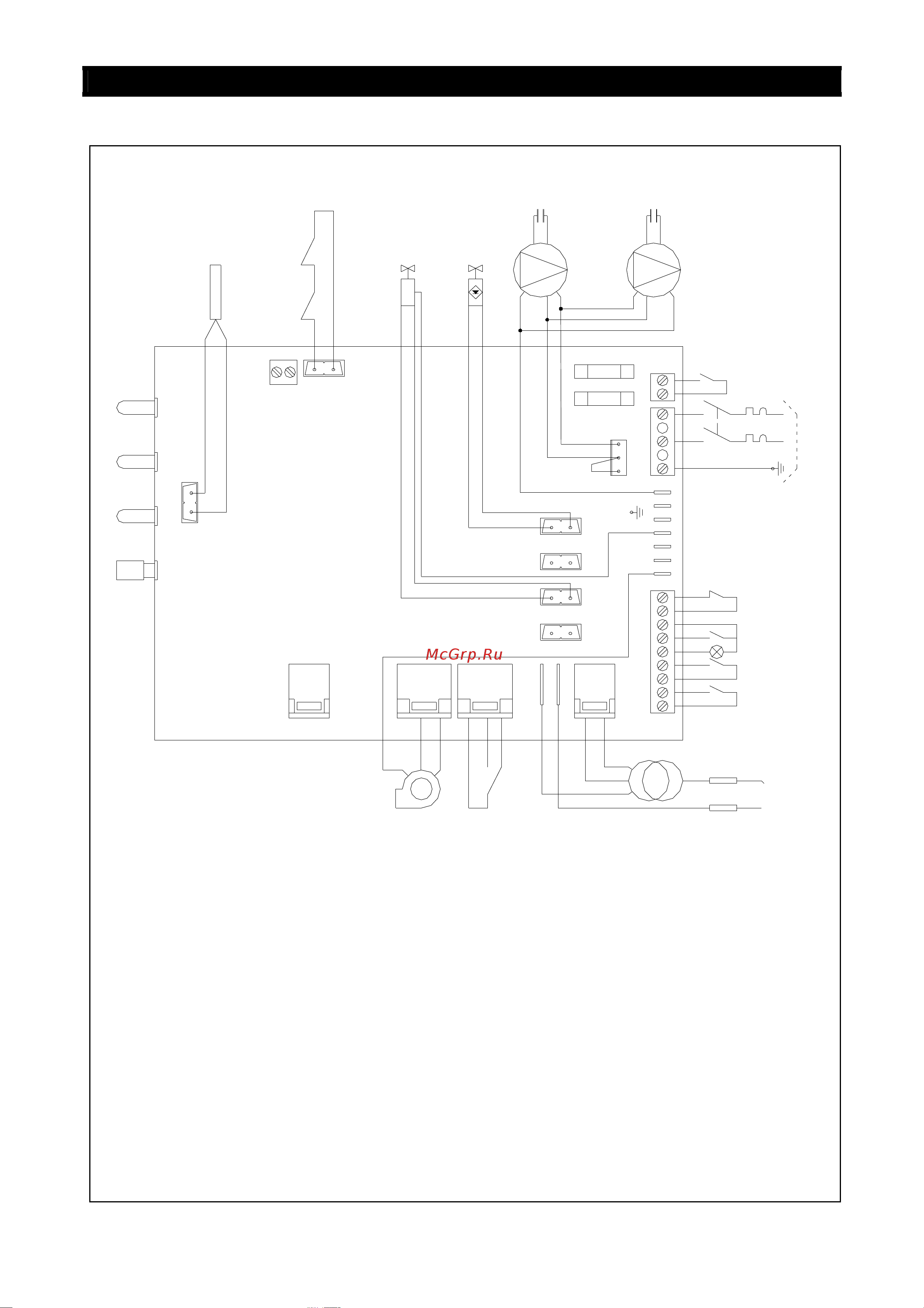

ЭЛЕКТРИЧЕСКАЯ
СХЕМА
ОДНОСТУПЕНЧАТОЙ
И
ДВУХСТУПЕНЧАТОЙ
ВЕРСИИ
Электрооборудование агрегатов реализовано по следующим схемам:
Воздухонагреватели типов 1-2-3-4-5
C
FAN 1
C
FAN 2
IMT
J6
N L
F2
F1
N
J5
II°
I°
SF
230V 50Hz
EF
SE
J4
J8
IGN1
PA
COMCOM
NA NC
ION
EA1
J11
J17
J2
J14
VM
TA
J16 J13
J7
RSTR
MS
EVG1-I°
EVG1-II°
RST
LB
LL
LF
J10
J9 J12
SND
LM
TR
J15J18
J1
ПЕРЕЧЕНЬ КОМПОНЕНТОВ:
SND Датчик температуры
TR Аварийный термостат с автоматическим
перезапуском
LM Аварийный термостат с ручным
перезапуском
EVG1-I° Катушка газового электроклапана
EVG1-II° Катушка модулятора газового
электроклапана (только на
двухступенчатых версиях)
C Конденсатор/ы винтового вентилятора
FAN 1 Винтовой электровентилятор
FAN 2 Винтовой электровентилятор (только на
типе 5)
F1-F2 Предохранители (6,3 A с задержкой)
LF Индикатор нормальной работы
LL Индикатор срабатывания тепловых защит
LB Индикатор блокировки оборудования
RST Кнопка перезапуска оборудования
EF Дымосос
PA Дифференциальный прессостат
IGN1 Запальный трансформатор
EA1 Запальный электрод
ION Ионизационный электрод
SE многофункциональная электросхема
IMT (*) Дифференциальный выключатель
MS (*) Выключатель огнезащитной заслонки
(если установлена)
RSTR (*) Удаленное отображение и перезапуск
оборудования
TA (*) Комнатный термостат
VM (*) Выключатель летней вентиляции
SF (**) Переключатель работы ступеней
(*) Не входит в комплект поставки,
устанавливается Клиентом.
(**) Только на двухступенчатых версиях, не
входит в комплект поставки, устанавливается
Клиентом.
