8

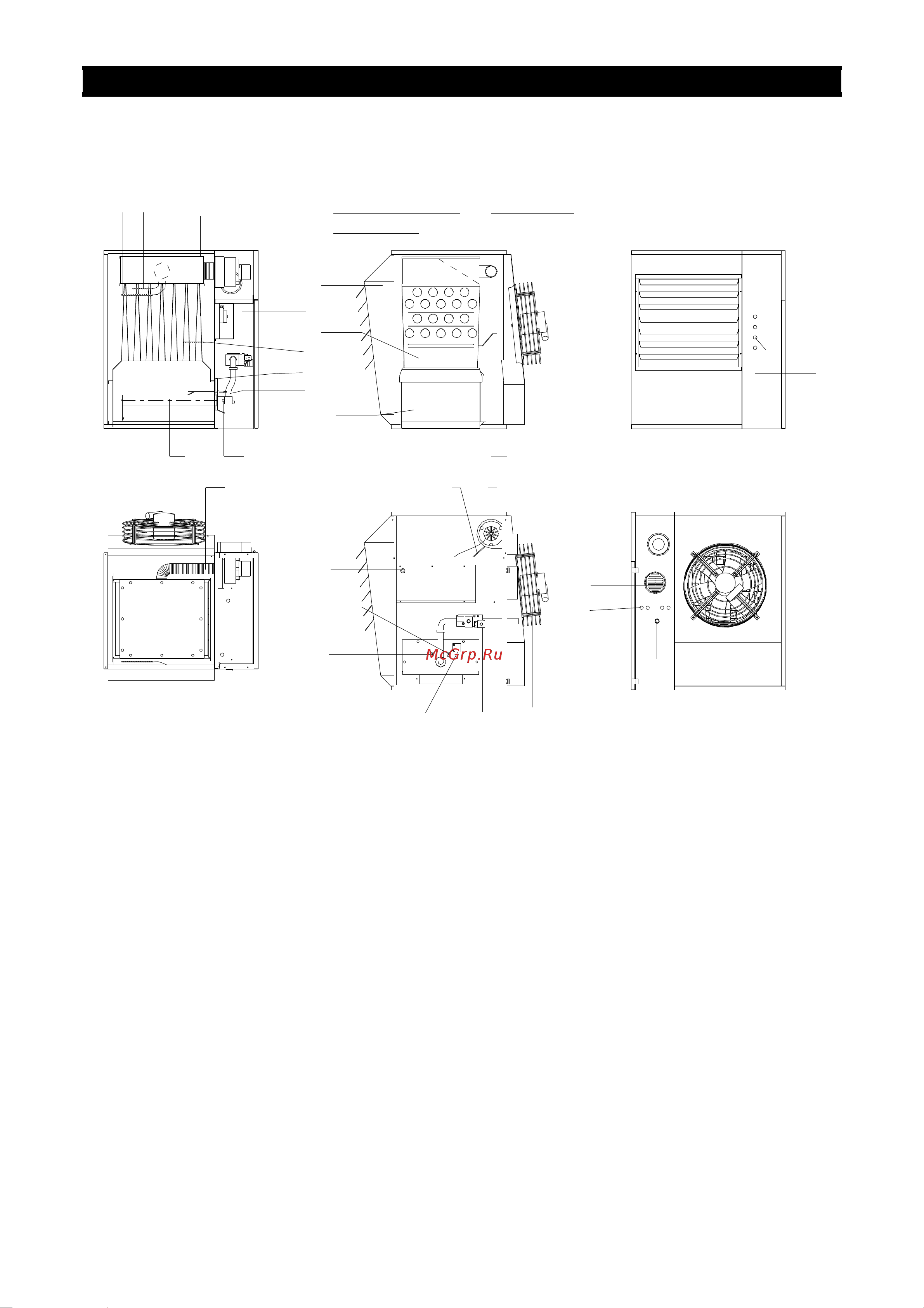

СРУКТУРА АГРЕГАТА
Теплогенераторы типов 1÷
÷÷
÷5:
1
2 4
14
11
12
13
10
3
9
8
7
6
5
15
16
31
32
15
30
27
28
29
26
25
22
21
23
24
17
18
19
20
ПРИМЕЧАНИЯ:
Воздухонагреватели типов 1, 2, 3, 4 поставляются с одной трубкой горелки.
Воздухонагреватель типа 5 поставляется с двумя трубками горелки
Воздухонагреватели типов 1, 2, 3, 4 поставляются с одним винтовым вентилятором
Воздухонагреватель типа 5 поставляется с двумя винтовыми вентиляторами
1. Аварийный термостат TR
2. Аварийный термостат LM
3. Датчик температуры SND
4. Инспекционный люк дымового коллектора
5. Нагнетатель дыма
6. Дымовой коллектор
7. Фланец подачи с горизонтальными
направляющими
8. Секция обслуживания горелки
9. Элемент дымовой трубы
10. Изолятор фланца горелки
11. Газовая форсунка
12. Камера сгорания
13. Газовый коллектор (только тип 5)
14. Трубка горелки
15. Труба присоединения дымососа
16. Дефлектор трубчатых элементов
17. Зеленый индикатор нормальной работы
18. Желтый индикатор срабатывания
термостатов LM, TR и датчика SND
19. Красный индикатор блокировки
оборудования
20. Кнопка перезапуска оборудования
21. Зажимы электрических соединений
22. Фланец присоединения газа
23. Фланец забора воздуха горения
24. Фланец отвода дыма
25. Винтовой электровентилятор
26. Газовый электромагнитный клапан
27. Запальный электрод
28. Контрольный электрод
29. Смотровой глазок контроля пламени
30. Кнопка перезапуска термостата LIMIT
31. Трубка присоединения дифференциального
прессостата
32. Дымосос
