18
ТЕХОБСЛУЖИВАНИЕ
Периодическое техобслуживание является
необходимым условием для поддержания
теплогенератора в рабочем состоянии. Для
некоторых агрегатов оно должно выполняться с
полугодовой, для некоторых с годовой
периодичностью. Техобслуживание должно
выполняться только квалифицированным
персоналом ближайшего сервисного центра,
который предоставит, в случае необходимости,
оригинальные запасные части.
ВНИМАНИЕ!
Для агрегатов, установленных близко к морю
или в других сложных условиях, интервалы
проведения техобслуживания должны быть
сокращены вдвое.
ПРОДАВЕЦ
УСТАНОВЩИК
ФИО
ФИО
Ул.
Ул.
Тел
.
Тел
.
СЕРВИСНЫЙ ЦЕНТР
ФИО
Ул.
Тел
.
Поддержание правильного расхода воздуха
является необходимым условием для оптимального
обогрева помещения, это также немаловажно для
правильного охлаждения теплообменника.
Поэтому очень важной деталью является
отсутствие каких-либо помех для потока воздуха,
создаваемого вентилятором, главным образом в
непосредственной близости к подаче и забору
воздуха. Необходимо также, чтобы направляющие
(горизонтальные и вертикальные) были открыты, как
это обозначено в разделе “Регулировка
направляющих потока”.
Также необходимо периодически проверять агрегат
на предмет присутствия чужеродных тел, которые
каким-либо образом могли бы повлиять на
свободную циркуляцию воздуха (например, бумага
и/или тряпки, оставленные на защитной решетке
вентилятора и/или на решетке подачи воздуха).

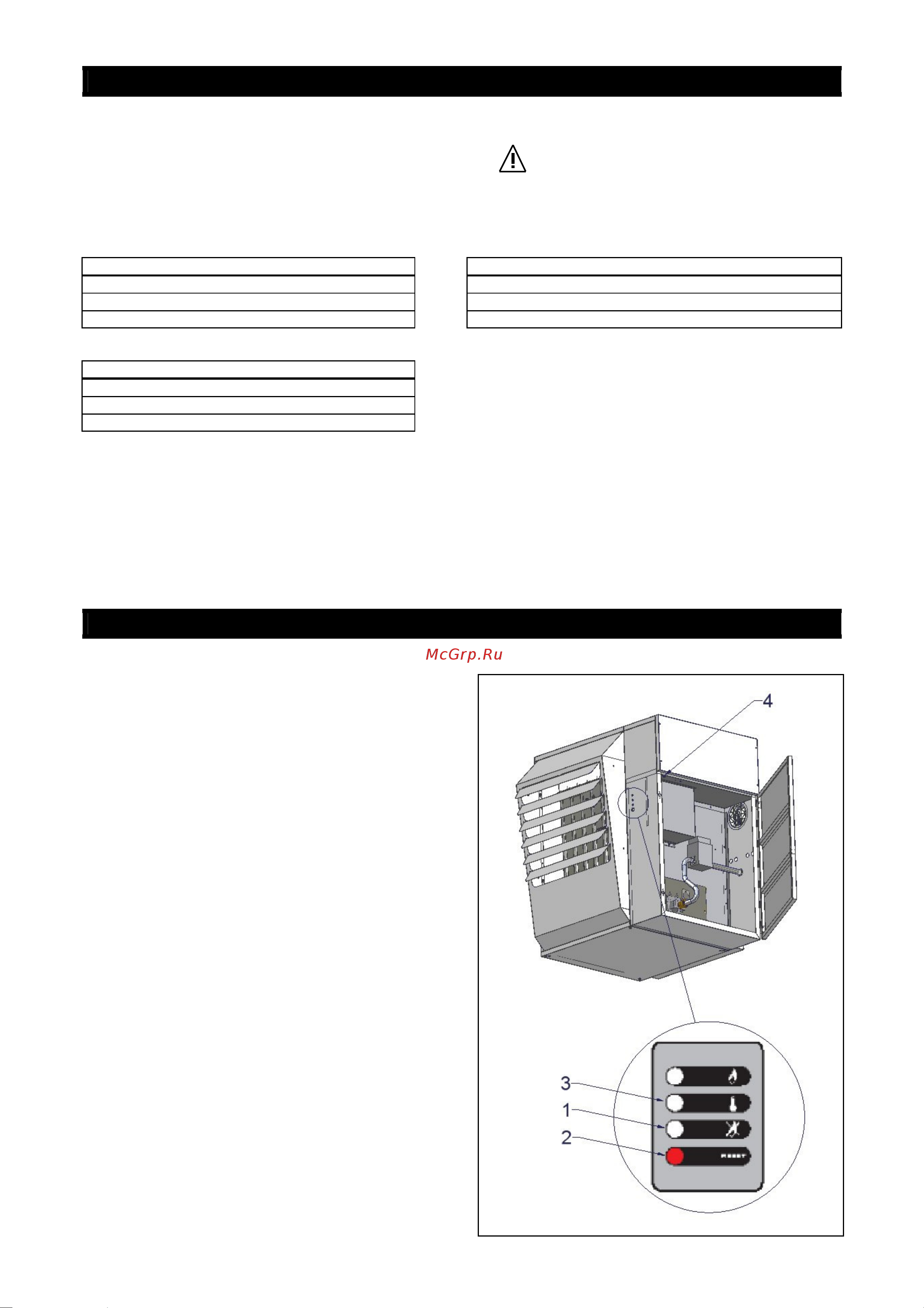

АВАРИЙНЫЕ ИНДИКАТОРЫ
В случае неполадок в работе воздухонагревателя
на его корпусе загораются аварийные индикаторы, а
также происходит его аварийное отключение.
Восстановление работы должно производиться
вручную после того, как персонал Технического
сервисного центра устранит причины аварийного
отключения:
•
••
• Индикатор блокировки оборудования (1).
Установлен на передней панели или на щите
управления агрегата (если имеется). Загорается
при срабатывании блокировки горелки при
отсутствии пламени. Для восстановления
работы необходимо нажать на кнопку RESET (2).
•
••
• Индикатор аварийной остановки (3).
Установлен на передней панели агрегата.
Загорается при аномальном перегреве воздуха и
является следствием срабатывания:
- Аварийного термостата LIMT. В этом случае
индикация будет мигающей и для
восстановления работы необходимо нажать
на кнопку (4) защищен колпачком из черного
пластика.
- Аварийный термостат TR. В этом случае
индикация будет мигающей, а
восстановление работы будет
автоматическим, когда температура
опустится ниже установленного значения.
- Датчик температуры SND. В этом случае
индикация будет постоянной, не мигающей и
восстановление работы будет
автоматическим, когда температура
опустится ниже установленного значения.
