30

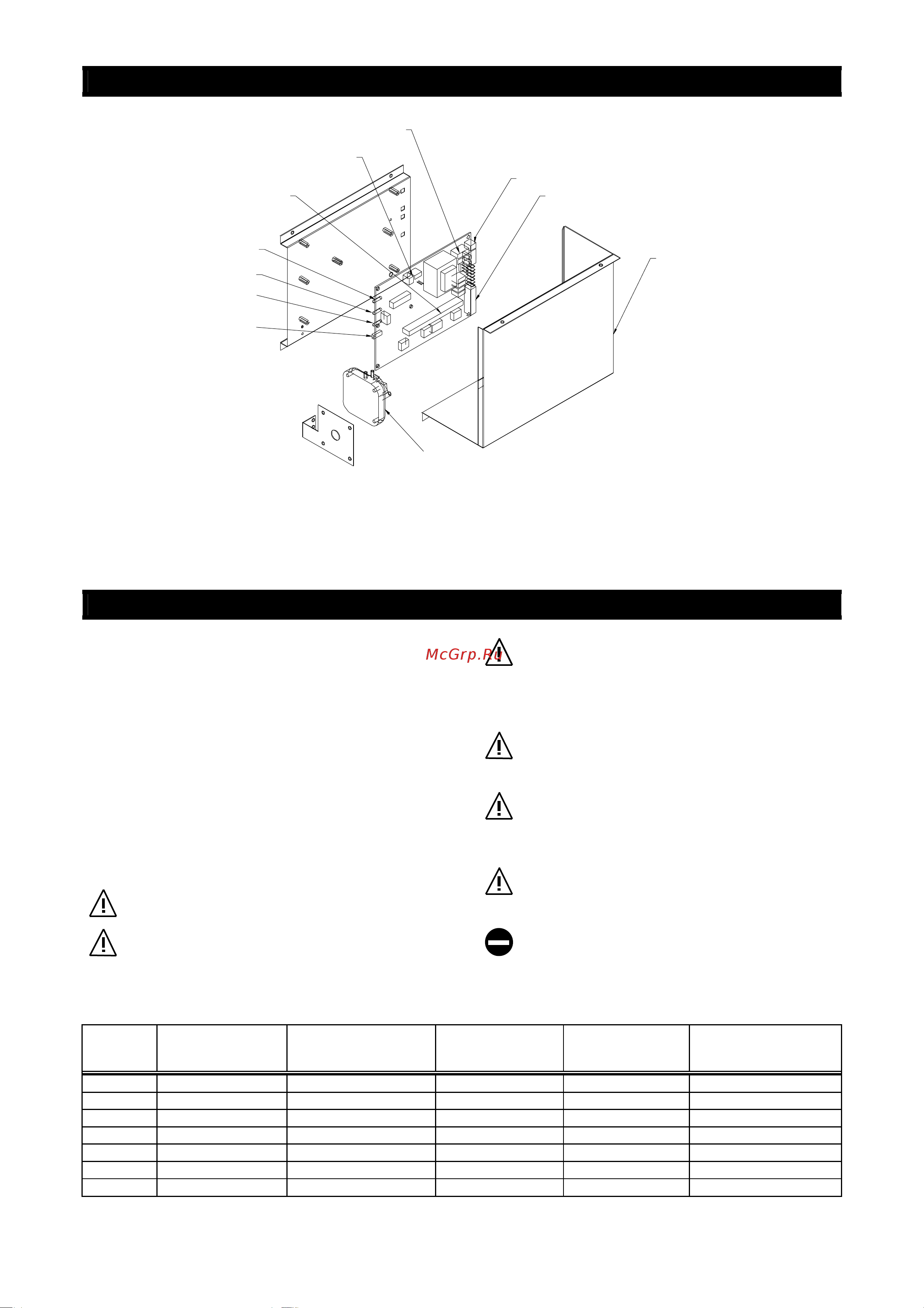

ЭЛЕКТРО
ЩИТ
И ЭЛЕКТРОННАЯ МНОГОФУНКЦИОНАЛЬНАЯ СХЕМА
3
2
1
7
6
5
4
6
6
9
8
1. Кнопка перезапуска аппаратуры
2. Красный индикатор блокировки электроаппаратуры
3. Желтый индикатор срабатывания тепловых защит
4. Зеленый индикатор нормальной работы
5. Съемный модуль контроля пламени
6.Соединительные клеммы
7.Предохранители
8.Крышка электрощита
9.Дифференциальный прессостат
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Воздухонагреватели поставляются с установленным
электрощитом. При монтаже должны быть выполнены
следующие соединения:
• Основное электрическое питание
• Комнатный термостат
• Устанавливаемые аксессуары воздухонагревателя
(огнезащитные заслонки, удаленная панель
управления, переключатель летней вентиляции и
т.п.)
Электрические соединения должны выполняться
квалифицированным персоналом с соблюдением
действующих норм, с использованием специальных
клеммных коробок. Для выполнения любых операций
связанных с электрическими соединениями сверьтесь с
электрическими схемами, прилагаемыми в данном
руководстве.
Необходимо соблюдать полярность фазы и нуля.
Необходимо использовать специальные
держатели кабелей при подводе кабелей питания
и управления агрегатом.
Эффективное заземление агрегата выполняется
обязательно. Всегда заземляйте агрегат,
оставляя кабель заземления чуть длиннее
остальных кабелей линии, чтобы в случае обрыва
кабель заземления обрывался последним.
Производитель не несет ответственности за
возможный ущерб, причинённый отсутствием
правильного заземления установки.
Установить в непосредственной близости к
агрегату однополярный выключатель с
размыканием контактов на расстояние как
минимум в 3 мм.
Установить на входе линий электропитания всех
агрегатов электромагнитный дифференциальный
выключатель.
Запрещается использовать для заземления
водопроводные или газопроводные трубы.
ТАБЛИЦА ДЛЯ РАСЧЕТА ЛИНИИ ЭЛЕКТРОПИТАНИЯ
Тип
Напряжен
ие
Макс.
потребляемая
Предохранители
Сечение
Сечение
мощность
линии
(1)
провода
провода
(V-50Гц) (кВт) (A)
линия
(2)
(
мм
2
)
заземления
(2)
(
мм
2
)
1
230V 50Гц∼
0,155 6,3 (5x20 мм T) 1,5 1,5
2
230V 50Гц∼
0,165 6,3 (5x20 мм T) 1,5 1,5
3
230V 50Гц∼
0,225 6,3 (5x20 мм T) 1,5 1,5
4
230V 50Гц∼
0,345 6,3 (5x20 мм T) 1,5 1,5
5
230V 50Гц∼
0,440 6,3 (5x20 мм T) 1,5 1,5
6
230V 50Гц∼
0,600 6,3 (5x20 мм T) 1,5 1,5
7
230V 50Гц∼
0,670 10 (5x20 мм T) 1,5 1,5
(1)
Входят
в
комплект
поставки
(2)
Сечение
кабелей
питания
обеспечивает
падение
напряжения
менее
5%
при
длине
30
метров
