1. Крышка цилиндра (воздушного фильтра).
2. Передняя ручка
3. Ручка тормоза пильной цепи.
4. Корпус стартера.
5. Бачок под масло для смазки цепи.
6. Ручка стартера.
7. Винты регулировки подачи топлива карбюратора.
8. Рычаг управления дроссельной заслонкой.
9. Задняя ручка.
10. Выключатель зажигания.
11. Топливный бак.
12. Глушитель.
13. Пильная цепь.
14. Полотно шины.
15. Зубчатый упор (комплектуется в зависимости от
модели бензопилы)
16. Уловитель цепи. Ловит цепь при соскакивании
или обрыве.
17. Крышка муфты сцепления.
18. Защитный щиток правой руки. Предохраняет
правую руку при соскакивании или обрыве цепи.
19. Рычаг дроссельной заслонки.
20. Клавиша блокировки дросселя. Предотвращает
случайное срабатывала дросселя газа.
21. Универсальный ключ.
22. Винт механизма натяжения цепи.
23. Руководство по эксплуатации.
24. Защитный чехол пильного аппарата.
БЕНЗИНОВАЯ ЦЕПНАЯ ПИЛА FORTE TOOLS GMBH
FORTE TOOLS GMBH
24 25
БЕНЗИНОВАЯ ЦЕПНАЯ ПИЛА
4. Прочистите свечу зажигания и проверьте зазор. Правильный зазор должен
составлять 0,65 мм.
5. Осмотрите стартер и возвратную пружину. Прочистите межреберное простран-
ство на маховике.
6. Прочистите охлаждающие ребра цилиндра.
7. Прочистите или замените сетку глушителя.
8. Осмотрите карбюратор.
9. Осмотрите ленту тормоза цепи на предмет износа.
10. Осмотрите муфту сцепления, ее барабан и пружины на предмет износа.
11. Очистите снаружи карбюратор.
12. Осмотрите топливный фильтр и замените его в случае необходимости.
13. Промойте чистым бензином топливный бак.
14. Промойте чистым бензином масляный бачок.
15. Осмотрите все провода и соединения.
Критерии предельных состояний.
 Необходимо следить за состоянием пильной гарнитуры (пильная цепь, направляющая шина,
ведущая звездочка), тормозом цепи.
 При увеличении ширины направляющего паза более, чем на 0.2мм; уменьшении глубины
направляющего паза на 0,8 мм; заклинивании ведомой звездочки - необходимо заменить
направляющую шину.
 При обнаружении трещин и других повреждений пильной цепи, угрожающих ее целостности,
необходимо заменить пильную цепь.
 При уменьшении скорости и эффективности пиления необходимо произвести заточку пильной
цепи.
 При поломке зубьев ведущей звездочки и износе внешнего диаметра более чем на 0.4мм
произвести замену звездочки. Никогда не устанавливайте новую цепь и изношенную звездочку
или изношенную цепь и новую звездочку.
Условия хранения и транспортировки.
Хранить продукцию необходимо в закрытых или других помещениях с естественной вентиляцией,
где колебания температуры и влажность воздуха существенно меньше, чем на открытом воздухе в
районах с умеренным и холодным климатом, при температуре не выше +40°С и не ниже -50°С,
относительной влажности не более 80% при +25°С, что соответствует условиям хранения 5 по ГОСТ
15150-89.
Продукцию можно транспортировать любым видом закрытого транспорта в упаковке производите-
ля или без нее, с сохранением изделия от механических повреждений, атмосферных осадков,
воздействия химически активных веществ и обязательным соблюдением мер предосторожности
при перевозке хрупких грузов, что соответствует условиям перевозки 8 по ГОСТ 15150-89.
Никогда не оставляйте бензопилу на срок 30 и более дней, не подготовив ее к хранению следую-
щим образом:
— удалите излишки масла, смазки и загрязнений;
— выполните все плановые процедуры и смазку;
— затяните все винты и крепления;
— смажьте пильную цепь, шину маслом для предотвращения коррозии;
— слейте топливную смесь из бака и выработайте остатки смеси в топливной системе до полной
остановки двигателя. В противном случае топливная смесь может расслоиться, что приведет к
нестабильной работе двигателя или даже к нарушению его смазки и выхода из строя.
При выполнении требований настоящей инструкции срок хранения не ограничен.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
Для технического обслуживания и ремонта цепной пилы необходима специальная подготовка. Это
особенно касается защитного оборудования цепной пилы. Нижеуказанные проверки и сервисное
обслуживание прибора должны проводиться специалистами авторизованных сервисных центров
либо иными квалифицированными специалистами.

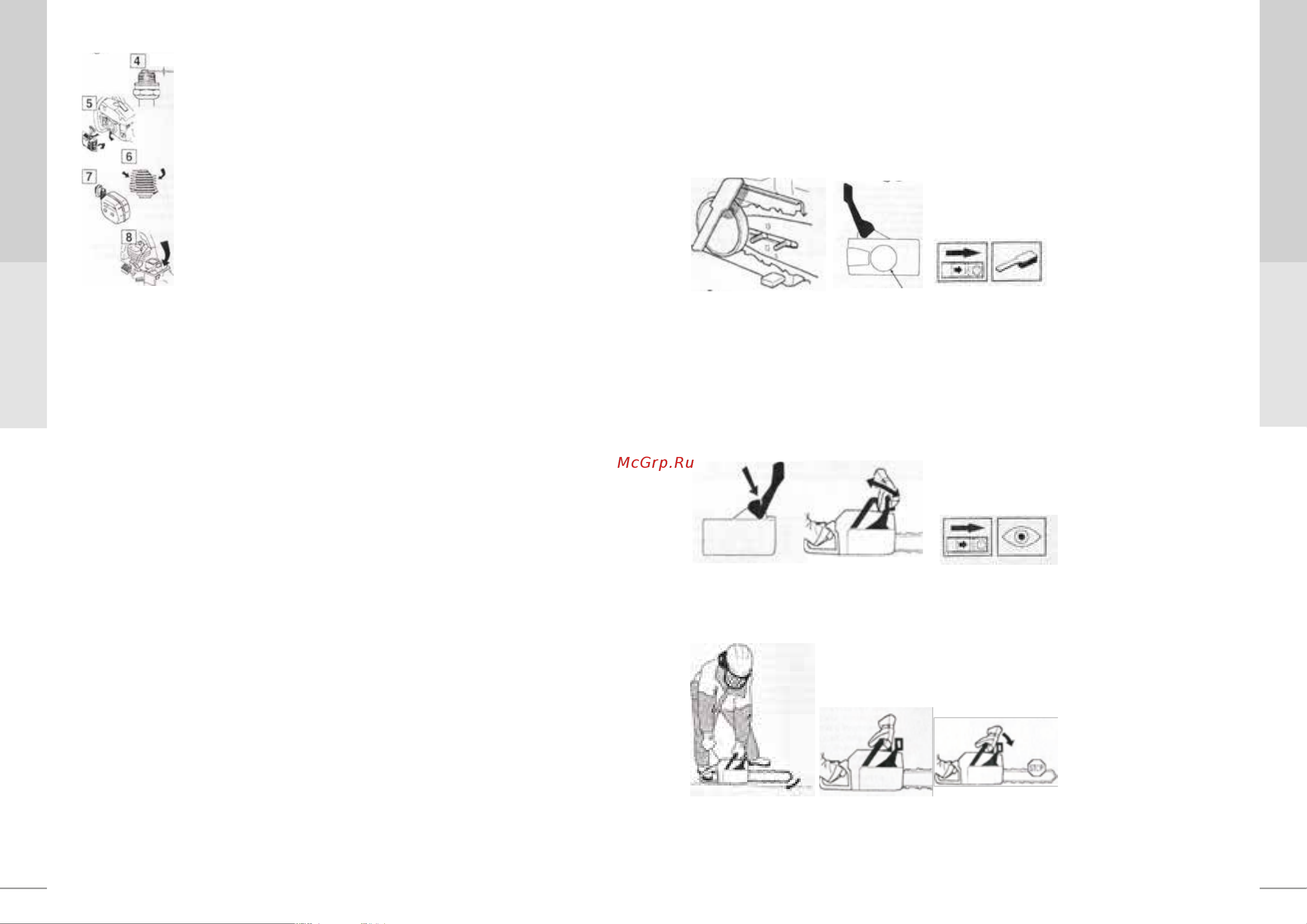

1.Проверка износа тормозной ленты.
Очистите щеткой опилки, остатки смолы и пыль с поверхности тормоза цепи и барабана муфты
сцепления. Грязь и износ могут нарушить работу тормоза.
Регулярно проверяйте, чтобы лента тормоза была, по крайней мере, толщиной 0,6 мм в самом
изношенном месте.
2. Проверка ручки тормоза.
А) Проверьте, чтобы ручка тормоза не была повреждена и чтобы не было видимых дефектов, таких,
как трещины.
Б) Сдвиньте ручку тормоза вперед и назад, удостоверьтесь, что она перемещается свободно, и
надежно фиксируется на крышке сцепления.
3. Проверка предохранителя тормоза.
Запустите бензопилу и положите ее на твердое основание. Проверьте, чтобы цепь не касалась
грунта или любого другого твердого объекта.
Твердо возьмите пилу, обхватив ручки всей ладонью. Дайте полный газ и приведите в действие
тормоз цепи, нажав кистью на ручку тормоза. Цепь при этом должна немедленно остановиться.
0,65
