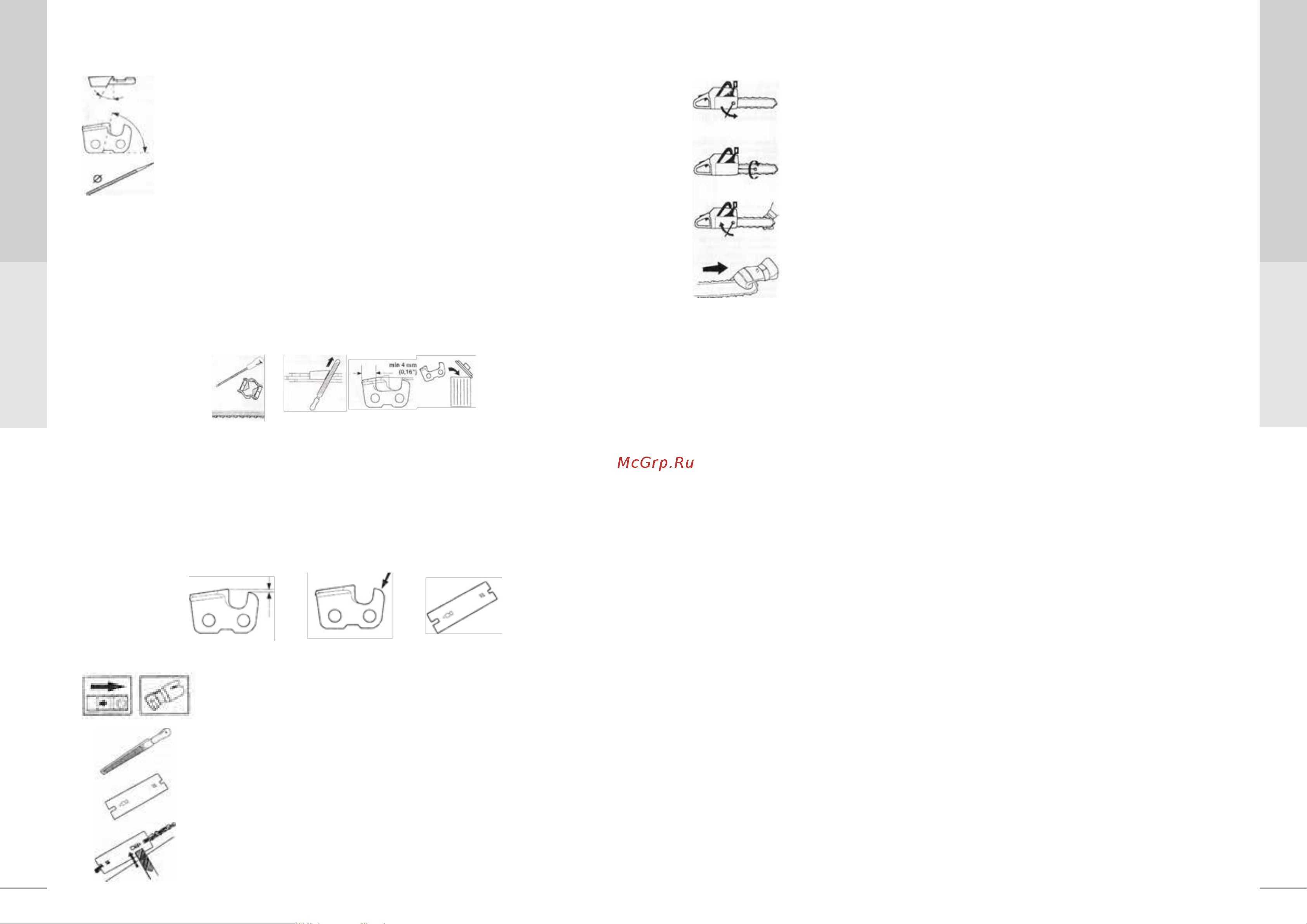

БЕНЗИНОВАЯ ЦЕПНАЯ ПИЛА FORTE TOOLS GMBH
FORTE TOOLS GMBH
30 31
БЕНЗИНОВАЯ ЦЕПНАЯ ПИЛА
Следующие неисправности значительно увеличивают степень отдачи:
- слишком большой угол заточки
- слишком малый угол заточки
- слишком малый диаметр напильника
Б) Заточка режущего зуба.
Для заточки режущего зуба вам понадобится круглый напильный шаблон.
1. Проверьте правильность натяжения цепи. Слабое натяжение затрудняет правильную заточку.
2. Всегда затачивайте режущие зубья с внутренней стороны и только движением напильника
вперед.
Сначала заточите зубья с одной стороны, затем переверните пилу и заточите зубья с другой
стороны.
3. Протачивайте все зубья до одной и той же длины. Когда длина режущего зуба уменьшится до 4
мм (0,16 дюйма), цепь считается изношенной и ее надо заменить.
В) Общие рекомендации при установке занижения высоты ограничителя резания.
При заточке режущих зубьев вы всегда уменьшаете разницу высоты ограничителя и режущего
зуба. Для выполнения качественного пиления вы должны спилить ограничитель резания зуба до
рекомендуемой высоты.
В случае применения режущего звена для варианта с низкой отдачей передняя кромка ограничите-
ля скругляется. Очень важно поддерживать этот радиус или фаску одинаковыми. Для получения
правильного уровня занижения высоты ограничителя и фаски рекомендуем применять
шаблон-держатель.
Г) Установка занижения высоты ограничителя.
Перед выведением занижения высоты ограничителя режущие зубья нужно
затачивать заново. Мы рекомендуем регулировать занижения высоты
ограничителя каждый третий раз после заточки цепи.
Важно! Данная рекомендация предполагает, что длина режущего зуба
уменьшается незначительно.
Для регулировки занижения высоты ограничителя вам потребуется плоский
напильник и шаблон для ограничителя.
Наложите шаблон на ограничительный выступ. Наложите напильник на ту
часть выступа, которая выступает сквозь шаблон, и сточите выступ.
Занижение высоты считается выставленным правильно, если при движении
напильника по шаблону он не встречает сопротивления.
Натяжение цепи
ОСТОРОЖНО! Плохо натянутая цепь может соскочить и вызвать серьезные
травмы или привести к смертельному исходу.
Чем дольше вы работаете с цепью, тем сильнее она растягивается. Поэтому
очень важно осуществлять регулярную регулировку натяжения цепи. Проверяй-
те натяжение цепи при каждой заправке вашей бензопилы.
Важно! Новая пильная цепь имеет некоторое время приработки, в течение
которого следует чаще, чем обычно, проверять натяжение цепи.
Цепь следует натягивать как можно туже, но не допуская перетягивания, когда
ее невозможно провернуть рукой (провис цепи относительно пильного полотна
должен составлять 5 мм).
1. Ослабьте с помощью универсального ключа гайки пильного полотна, которыми крепится крышка
крепления сцепления и тормоз цепи. После этого затяните гайки рукой с максимально возможным
усилием.
2. Поднимите носок полотна и подтяните цепь, подкручивая винт натяжения цепи с помощью
универсального ключа. Натяните цепь до такой степени, чтобы она не провисала у нижней части
полотна.
3. С помощью универсального ключа затяните гайки пильного полотна, одновременно поднимая
носок полотна. Следите, чтобы вы могли свободно прокрутить цепь рукой, и чтобы в то же время
она не провисала в нижней части полотна.
Смазка пильного механизма.
ВНИМАНИЕ! Плохая смазка пильного механизма может вызвать заклинивание цепи и привести к
серьезным травмам.
А) Масло для цепи.
― Масло для цепи бензопилы должно удерживаться на цепи и в то же время сохранять свою
текучесть как в теплую погоду летом, так и в зимний период.
― Мы рекомендуем использовать только качественные масла с целью максимального увеличения
срока службы цепи.
― Никогда не используйте масло, бывшее в употреблении! Это опасно для вас, для пилы и для
окружающей среды.
Б) Заправка маслом.
― Все модели бензопил OASIS имеют автоматическую систему смазки. Во всех моделях также
предусмотрена регулировка потока масла.
― Размеры масляного резервуара и топливного бака подобраны таким образом, чтобы выработка
топлива происходила раньше выработки масла. Этим предотвращается возможность работы с
несмазанной цепью.
― Однако меры безопасности требуют, чтобы вы применяли правильный сорт масла (если масло
слишком жидкое, оно может выработаться раньше топлива), и чтобы карбюратор был отрегулиро-
ван в соответствии с рекомендациями (обедненная смесь может привести к тому, что топливо будет
расходоваться медленнее, чем масло). Следует также применять только рекомендуемый пильный
механизм (при слишком длинном пильном полотне может происходить перерасход масла). Все
описанные условия полностью применимы к моделям с регулируемым масляным насосом.
