KALASHNIKOV KVС-C20W30-11 [17/32] Рисунок 16 схема электрическая принципиальная завес kvс c10w12 11 kvс c15w20 11 и kvс c20w30 11

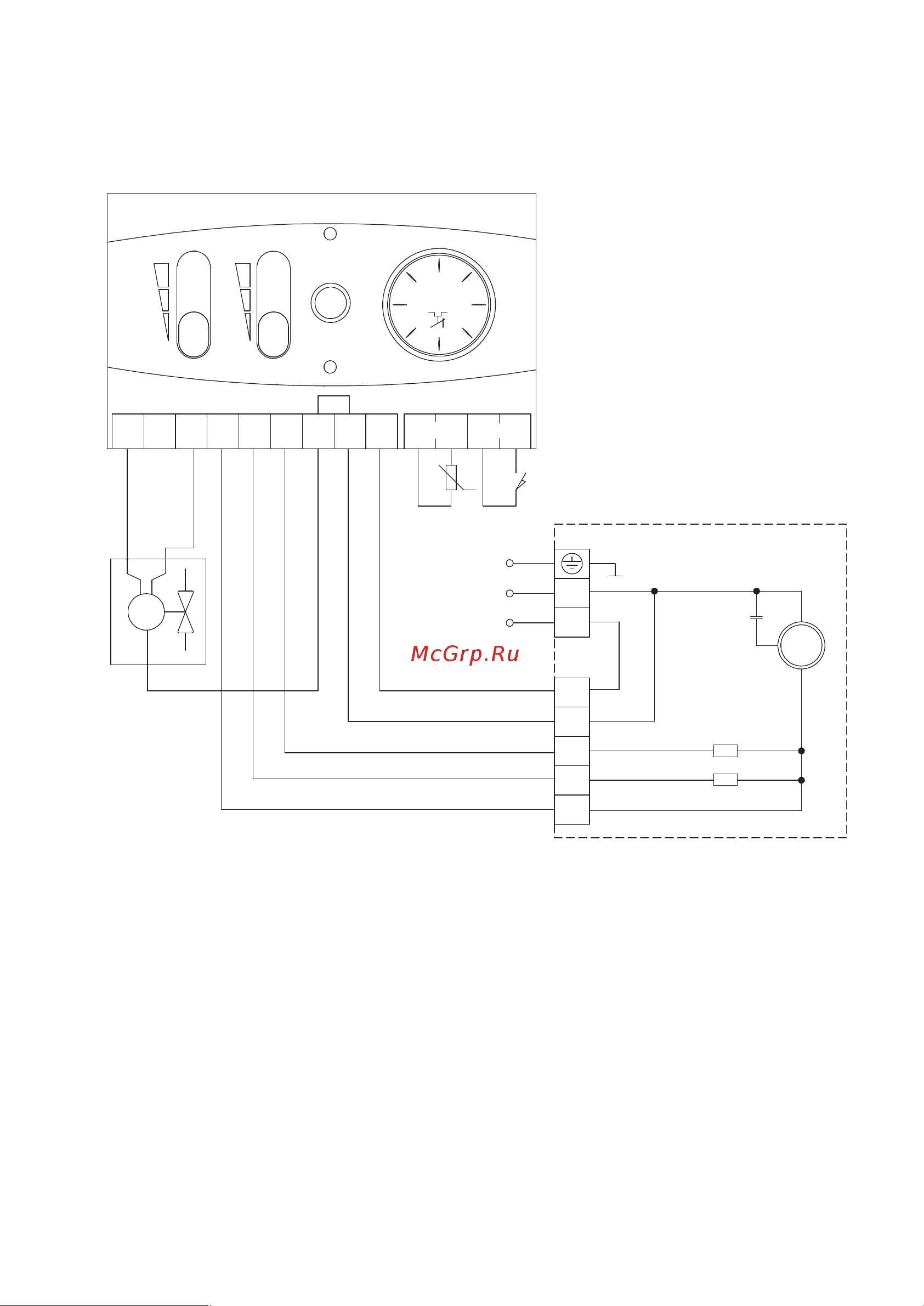

Рисунок 16.

Схема электрическая принципиальная завес KVС-C10W12-11, KVС-C15W20-11 и KVС-C20W30-11

LED1 - индикатор работы вентиляции;

LED2 - индикатор работы нагрева;

М1 - электродвигатель;

C1 - конденсатор;

;

R1, R2 - нагрузка

S1 - кнопка ВКЛ/ВЫКЛ;

SQ1 - датчик двери;

SK1 - терморегулятор;

ХТ1-ХТ4 - колодка клеммная;

SA2 - переключатель режимов вентиляции;

SA1 - переключатель режимов нагрева;

YA1 - электромагнитный клапан;

RK1 - термодатчик.

ХТ1

Тепловая завеса

R1 > R2

ХТ2

~230V

pen (NO)

closed (NC)

1 2 3 4 5 6 7 8 9

NTC DOOR

ХТ4ХТ3

SK1

LED-1

(green)

SA2SA1

LED-2

(red)
