Инструкция по эксплуатации Страница: 20

KALASHNIKOV KVС-C20W30-11 [20/32] Термометр

KALASHNIKOV KVС-C20W30-11 [20/32] Термометр

20

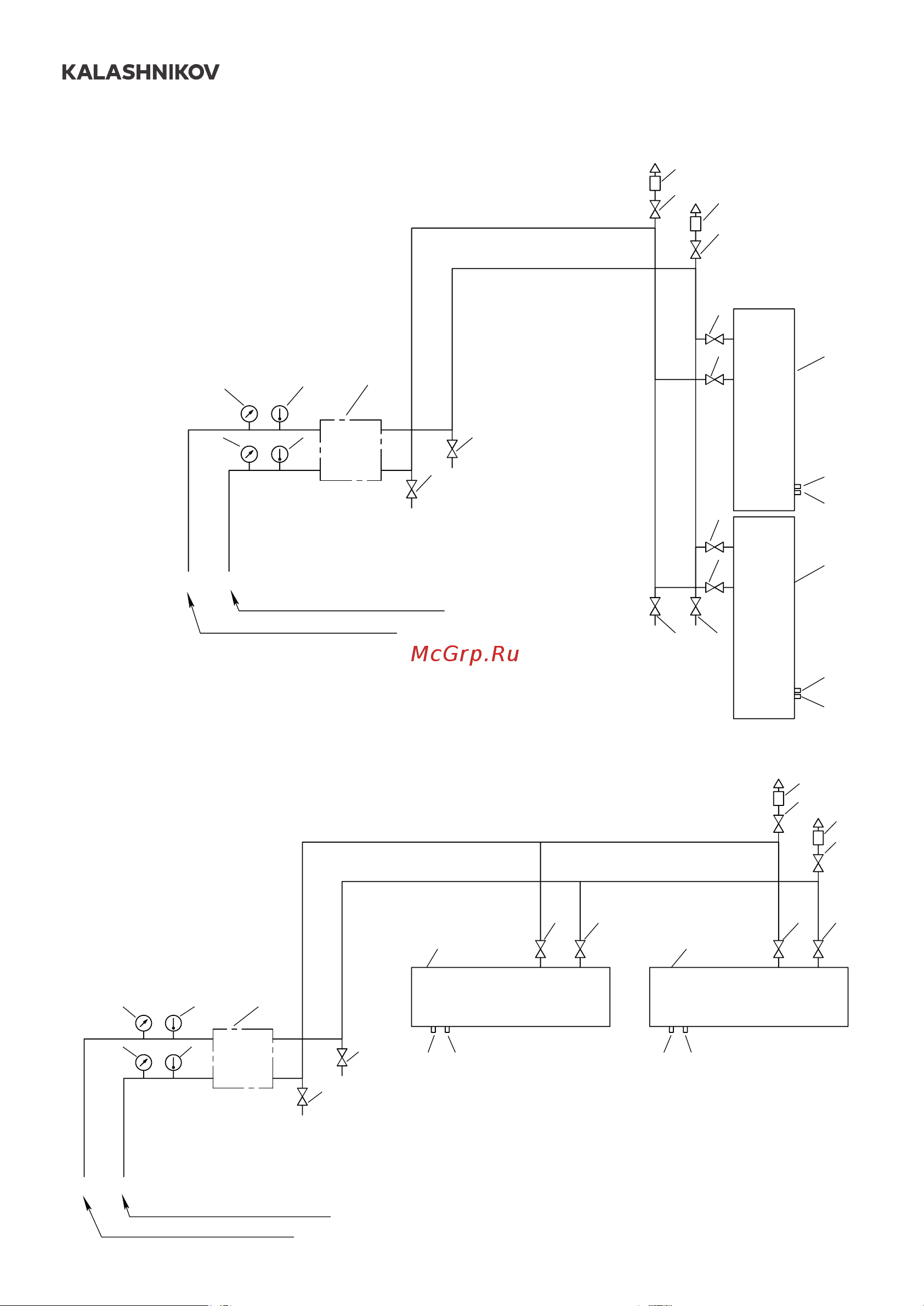

Рисунок 20. Схема подключения к тепловой сети вертикально расположенных завес

5

5

6

6

4

2

2

1

1

2

2

2

2

2 2

2

2

3

3

7

7

7

7

теплопровод подающий

теплопровод обратный

Т1Т2

1 - тепловая завеса;

2 - шаровый кран;

3 - воздухоотводчик;

4 - смесительный узел;

5 - манометр;

6 - термометр;

7 - выпускные клапаны.

Рисунок 21. Схема подключения к тепловой сети горизонтального расположенных завес

5 6

5 6

4

2

Т2 Т1

2

1 1

2 2

2

2

22

3

3

7 7 7 7

1 - тепловая завеса;

2 - шаровый кран;

3 - воздухоотводчик;

4 - смесительный узел;

5 - манометр;

6 - термометр;

7 - выпускные клапаны.

теплопровод обратный

теплопровод подающий
