17

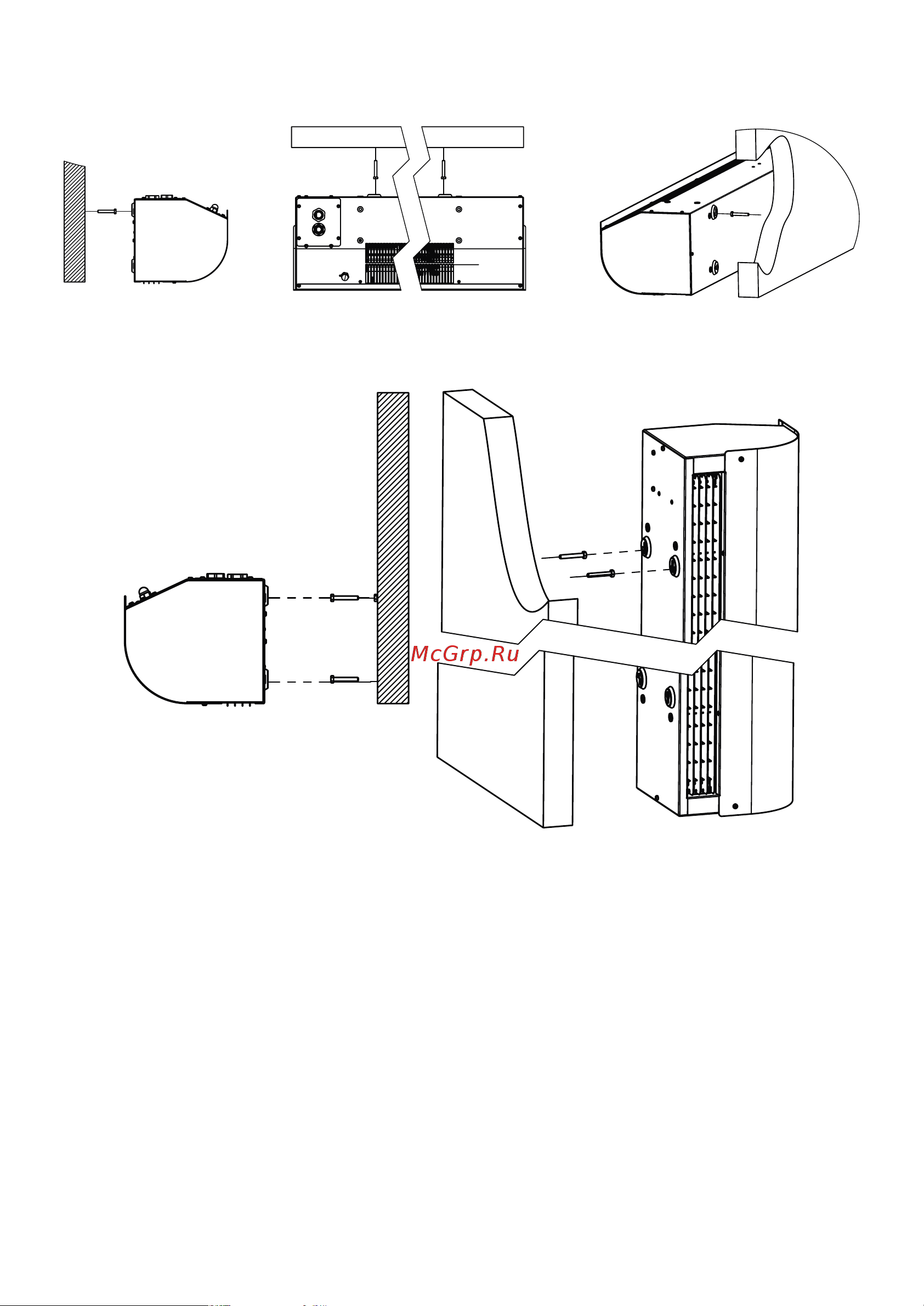

Рисунок 14.
Схема крепления завесы горизонтально над проемом к стене с помощью отверстий на
корпусе.
Рисунок 15.
Схема крепления завесы вертикально к стене с помощью отверстий на корпусе.
