5. Устройство и порядок работы
5.1 Завеса состоит из корпуса, изготовленного
из листовой стали, покрытой
высококачественным полимерным
покрытием. Внутри корпуса расположены
нагревательные элементы и вентиляторный
блок.
5.2 Вентиляторы забирают воздух через
перфорированную решетку корпуса, поток
воздуха, проходя через нагревательные
элементы, нагревается и выбрасывается
через воздуховыпускное сопло в виде
направленной струи.
5.3 Электрические схемы завес приведены на
рисунках 16-20.
5.4 Контроллер управления завесами KRC-
32.
5.4.1 Управление завесами осуществляется
с помощью выносного проводного
контроллера. Контроллер, при помощи
встроенного датчика температуры,
позволяет поддерживать необходимую
температуру воздуха вблизи проема и
регулировать тепловую мощность завесы.
5.4.2 При подключении к контроллеру
выносного датчика считывание температуры
со встроенного датчика прекращается.
5.4.3 На контроллере расположены:

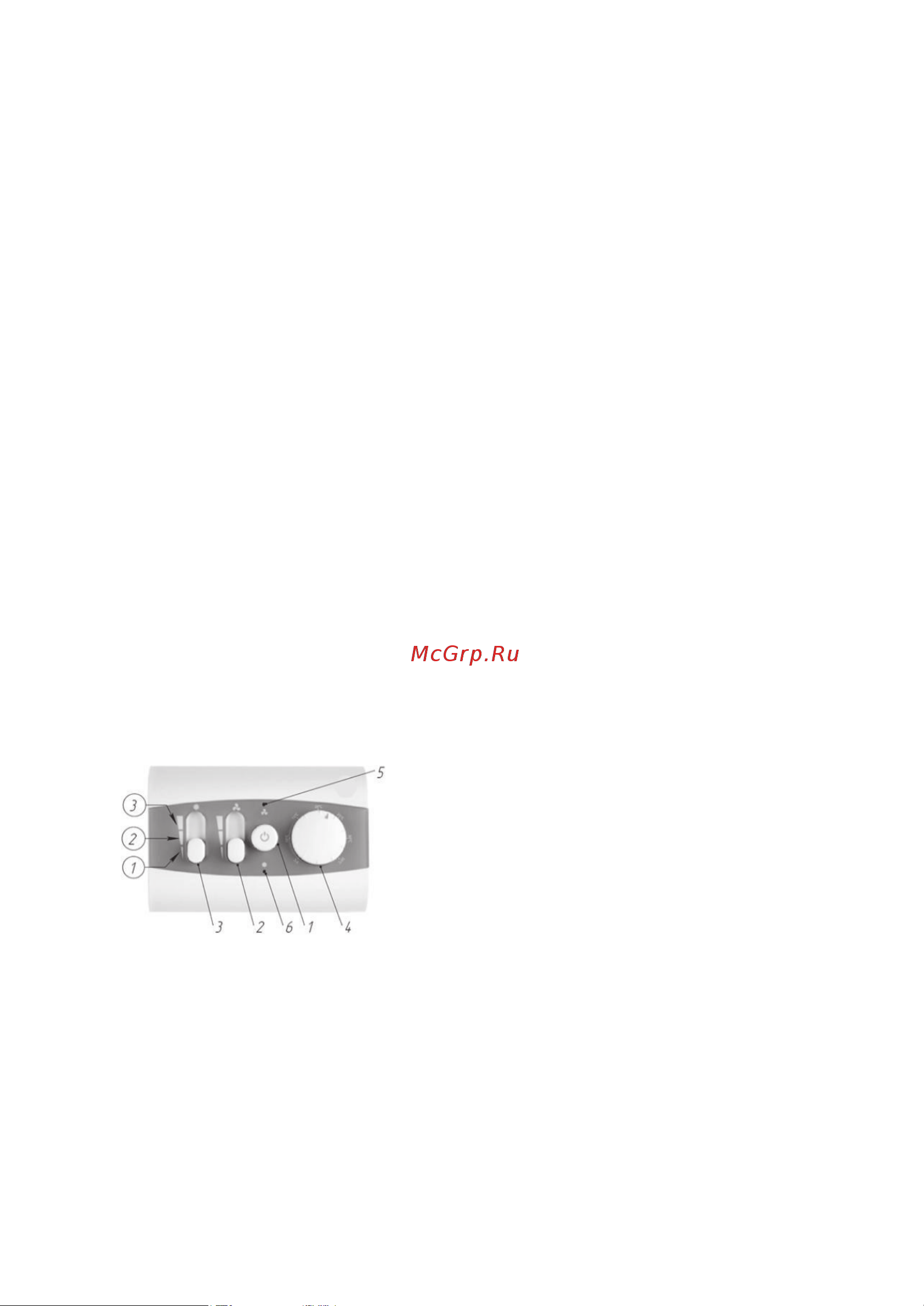

Рисунок 1.
Контроллер управления завесами KRC-32
1. кнопка включения / выключения;
2. трехпозиционный переключатель
управления вентиляторами;
3. трехпозиционный переключатель
управления режимов нагрева;
4. поворотный потенциометр (термостат) для
задания необходимой температуры воздуха
в помещении;
5. светодиодный индикатор работы
вентиляторов (зеленого цвета);
6. светодиодный индикатор работы нагрева
(красного цвета).
5.4.4 Управление контроллером KRC-32
Перед включением завесы переключатели
контроллера должны находиться в положении
1, а кнопка включения в отжатом положении.
5.4.4.1 Включение вентиляции.
Для включения завесы в режим вентиляции
необходимо нажать кнопку включения «1»
и установить в необходимое положение
переключатель «2». При переводе
переключателя «2» в положение 1 завеса
работает в минимальном, в положение 2 в
среднем, а в положение 3 в максимальном
режиме вентиляции.
5.4.4.2 Включение вентиляции с подогревом
воздуха.
Для включения завесы в режим вентиляции с
подогревом воздуха необходимо выполнить
пункт 5.4.4.1, перевести переключатель «3»
в положение 2 или 3 и вращающимся диском
«5» установить необходимую температуру.
При переводе переключателя «3» в
положение 2 завеса работает в частичном
режиме тепловой мощности, а в положении
3 в полном режиме тепловой мощности.
5.5 Управление несколькими
завесами с одного контроллера KRC - 32.
5.5.1 С одного контроллера можно
управлять несколькими одинаковыми
завесами, количество которых указано в
таблице 1.
5.5.2 Электрические схемы подключения
нескольких завес к одному контроллеру
приведены на рисунке 20.
5.6 Термостат аварийного отключения
ТЭНов.
5.6.1 Завесы оборудованы устройством
аварийного отключения ТЭНов в случае
перегрева корпуса. Перегрев может
наступить если:
• Вход и (или) выход воздуха из завесы
загромождены посторонними предметами
или сильно загрязнены;
• Вышел из строя вентилятор или двигатель;
• Выключение завесы, путем полного
обесточивания, без режима продувки.
5.6.2 При перегреве корпуса, срабатывает
аварийный термостат и отключает
питание с нагревательных эементов.
При этом вентиляторы продолжают
работать, снимая тепло с корпуса завесы.
Для сброса аварийного термостата
