18

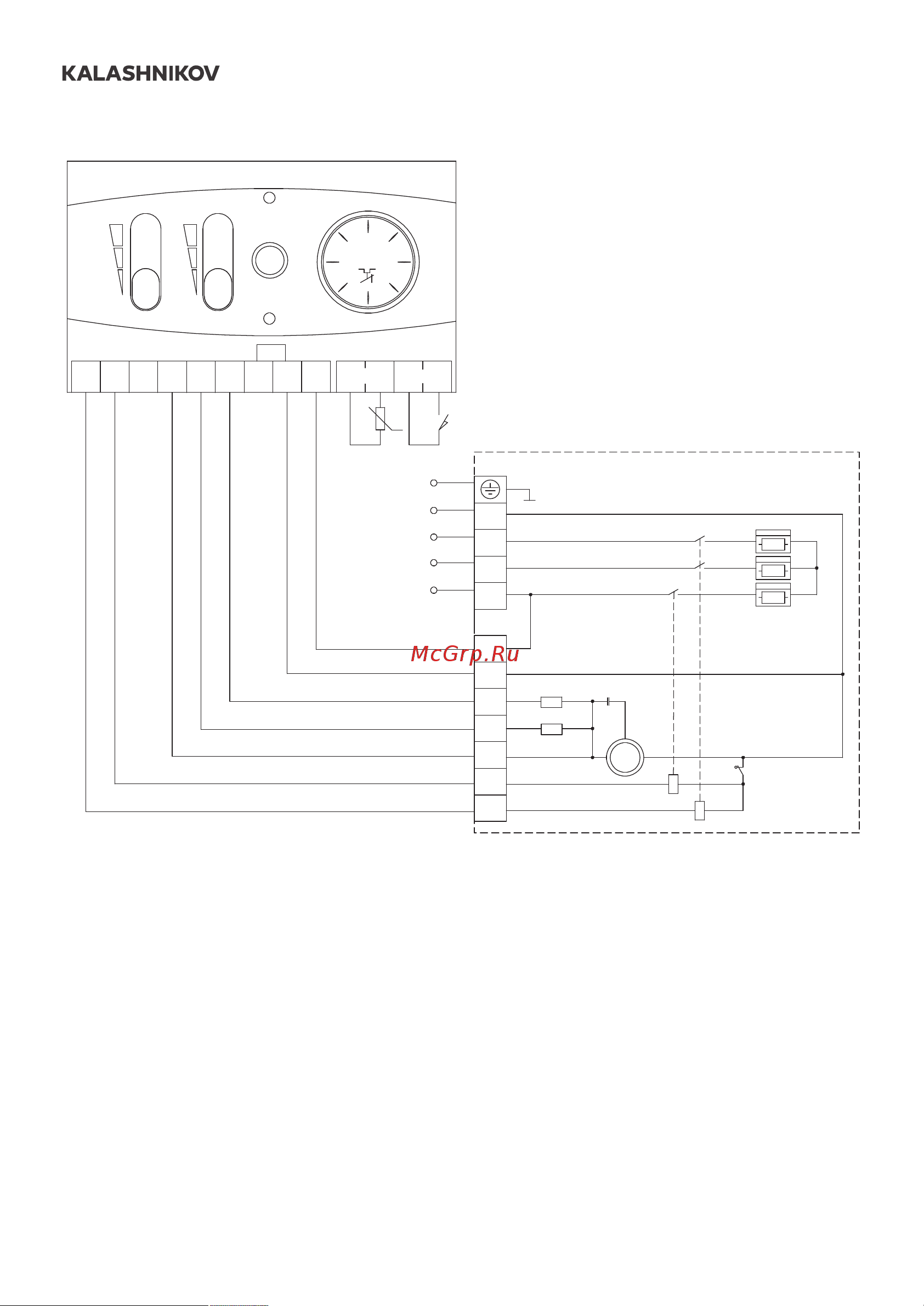

Рисунок 16. Схема электрическая принципиальная завесы KVC-D10E9-31, KVC-D15E12-31
Тепловая завеса
SK2
RK1
t
°
S
Q1
ХТ1
L1
L2
L3
N
EK2
EK3
EK1
5
6
8
9
4
2
ХТ2
1
R2
R1
С1
M1
~
*
R1 > R2
ХТ3
ХТ4
1 2
8 9
3 4
5 6 7
NTC
DOOR
~400V
t,
°
C
SK1
S1
(green)
SA1 SA2
LED
LED
-2
-1
(red)
2.1
1.1
1.2
2.2
EK1 - ЕК3 - электронагреватели;
КМ1, КМ2 - контакторы;
LED1 - индикатор работы вентиляции;
LED2 - индикатор работы нагрева;
М1 - электродвигатель;
C1 - конденсатор;
R1, R2 - нагрузка;
S1 - кнопка ВКЛ/ВЫКЛ;
SQ1 - датчик двери;
SK1 - терморегулятор;
SK2 - защитный термостат без автовозврата;
ХТ1-XT4 - колодка клеммная;
SA2 - переключатель режимов вентиляции;
SA1 - переключатель режимов нагрева;
RK1 - термодатчик.
