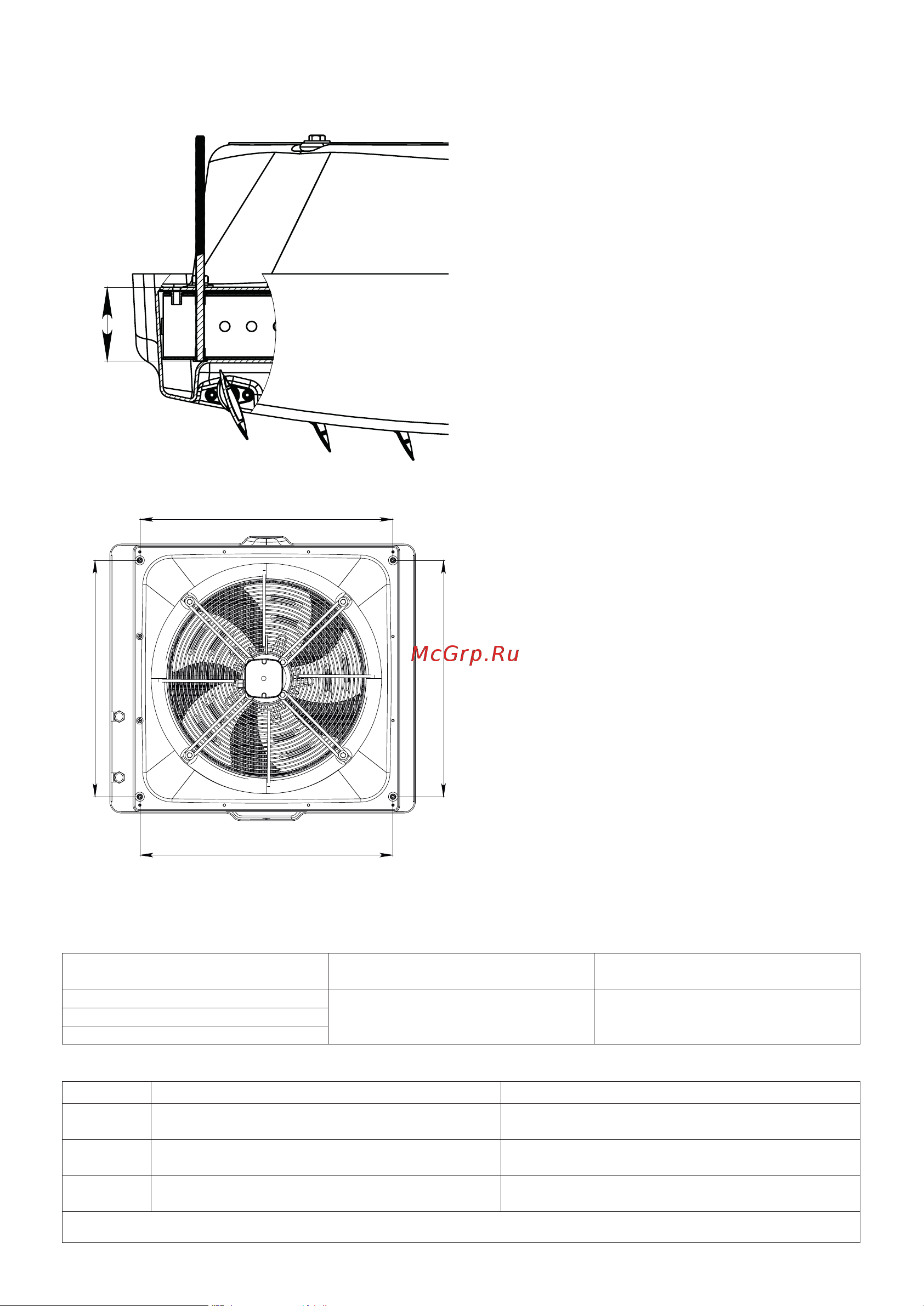

Требования к установке и подключению 7 17 При монтаже стационарной проводки использовать трехжильный кабель с мини мальным сечением по медному проводни ку указанным в таблице 2 При монтаже тепловентилятора производить полную фиксацию кабеля кабельным вводом В электрической сети к которой подключает ся тепловентилятор должны быть установ лены правильно подобранные аппараты обеспечивающие защиту изделия от пере грузок и токов короткого замыкания авто матический выключатель дифференциро ванный автомат 7 18 При подключении водяного тепловенти лятора в односкоростном режиме пользо ватель самостоятельно устанавливает ско рость ориентируясь на свои предпочтения и потребности 7 19 Подключение тепловентилятора к тепло вой сети для предотвращения повреждения коллекторов необходимо производить при помощи гибкой подводки 7 20 Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки те плообменника 7 21 При подключении тепловентилятора к те пловой сети без использования смеситель ного узла необходима обязательная уста новка водяного фильтра 7 22 Рекомендуемые смесительные узлы ука заны в таблице 3 7 23 Запрещается Эксплуатация смеситель ного узла без теплоносителя в тепловой сети 7 24 При заполнении системы водой из во дяного тракта воздухонагревателя должны быть удалены воздушные пробки Таблица 2 Сечение медных проводов питающих кабелей Модельтепловентилятора Питающее напряжение В Кабель питания мм2 КУР 30 11 КУР 60 11 КУР 80 11 220 3x1 0 Таблица 3 Рекомендуемые смесительные узлы для изделий Артикул Смесительный узел без насоса Смесительный узел с насосом КУР 30 11 Узел обвязки тепловой завесы Впде 12ТТ 6 3 Ду20 Узел обвязки тепловой завесы Вг де117ТТ 60 6 3 Ду20 КУР 60 11 Узел обвязки тепловой завесы Впде112ТТ 21 0 Ду20 Узел обвязки тепловой завесы Впде112ТТ 80 21 0 Ду32 КУР 80 11 Узел обвязки тепловой завесы Впде112ТТ 21 0 Ду32 Узел обвязки тепловой завесы Впде112ТТ 80 21 0 Ду32 рекомендуемые модели смесительных узлов указаны при условии что максимальная температура теплоносителя не более 110 С 11
