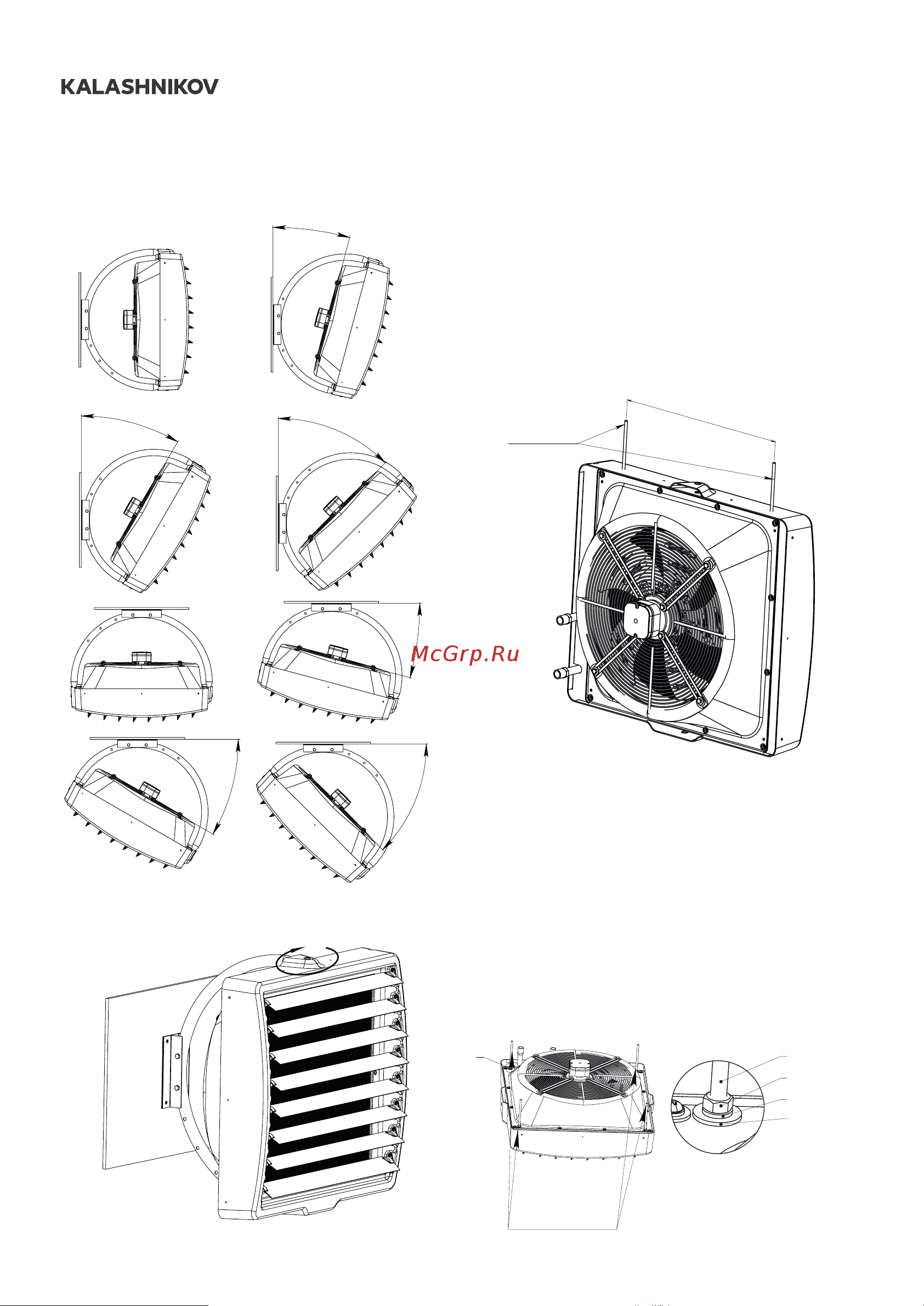

KALASHNIKOV 7 13 Варианты установки тепловентилятора на кронштейне рисунок 12 Прибор в крон штейне может монтироваться под углами 0 15 30 45 к вертикальной плоскости Рис 12 7 14 Диапазон поворота 90 относительно оси крепления рисунок 13 Рис 13 10 7 15 Монтаж без кронштейна Оборудование может монтироваться на любой опоре обе спечивающей стабильное и надёжное кре пление Вертикальная установка посредством шпилек не входят в комплект поставки внутри ап парата находятся резьбовые монтажные от верстия 2шт Для монтажа обогревателя посредством монтажных шпилек необходи мо просверлить отверстия 9 10 мм в панели прибора и вкрутить шпильки М8 в резьбо вые отверстия предусмотренные внутри аппарата Рис 14 7 16 Горизонтальная установка резьбовые монтажные отверстия 4 шт предусмотрены на задней панели аппарата Для монтажа обо гревателя посредством монтажных шпилек необходимо ввести шпильки Мб через отвер стия предусмотренные в корпусе вид А и за крепить их посредством шайбы гайки и грове ра вид А Шпильки вворачивать в монтажные отверстия до упора в переднюю часть корпуса на глубину Ь примерно на 67 мм для моделей КУР Л 30 11 КУР Л 60 11 и 89 мм для моде ли KVF W80 11
