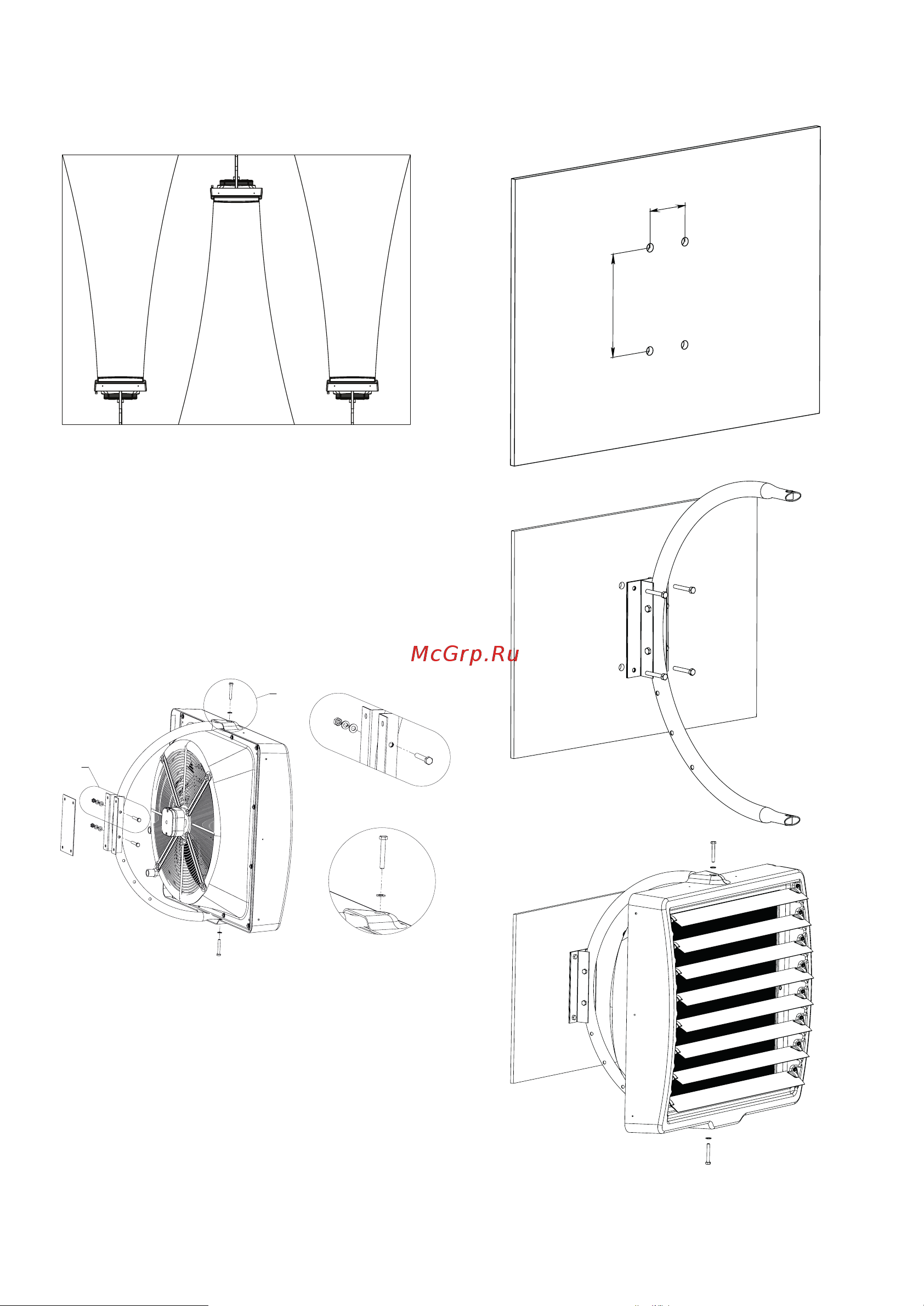

Требования к установке и подключению 7 11 Монтаж с кронштейном В комплект с кронштейном входят болт М8 55 2 шт болт М8 30 2 шт шайба 4 шт гровер 2 шт Для сборки кронштейна необходимо вставить и затянуть два болта М8 55 две шайбы два гровера в отверстия кронштей на как показано на виде А Затем вставить болт М8 30 и шайбу через отверстие в кор пусе и кронштейне вид В и затянуть По вторите данную операцию для крепления кронштейна снизу рисунок 10 Рис 10 7 12 Кронштейн к стене крепится распорными дюбелями в зависимости от типа перегоро док Дюбели в комплект не входят рисунок 11 Рис 11 9
