Инструкция по эксплуатации Страница: 6

KALASHNIKOV KVF-W60-11 [6/26] Устройство и порядок работы

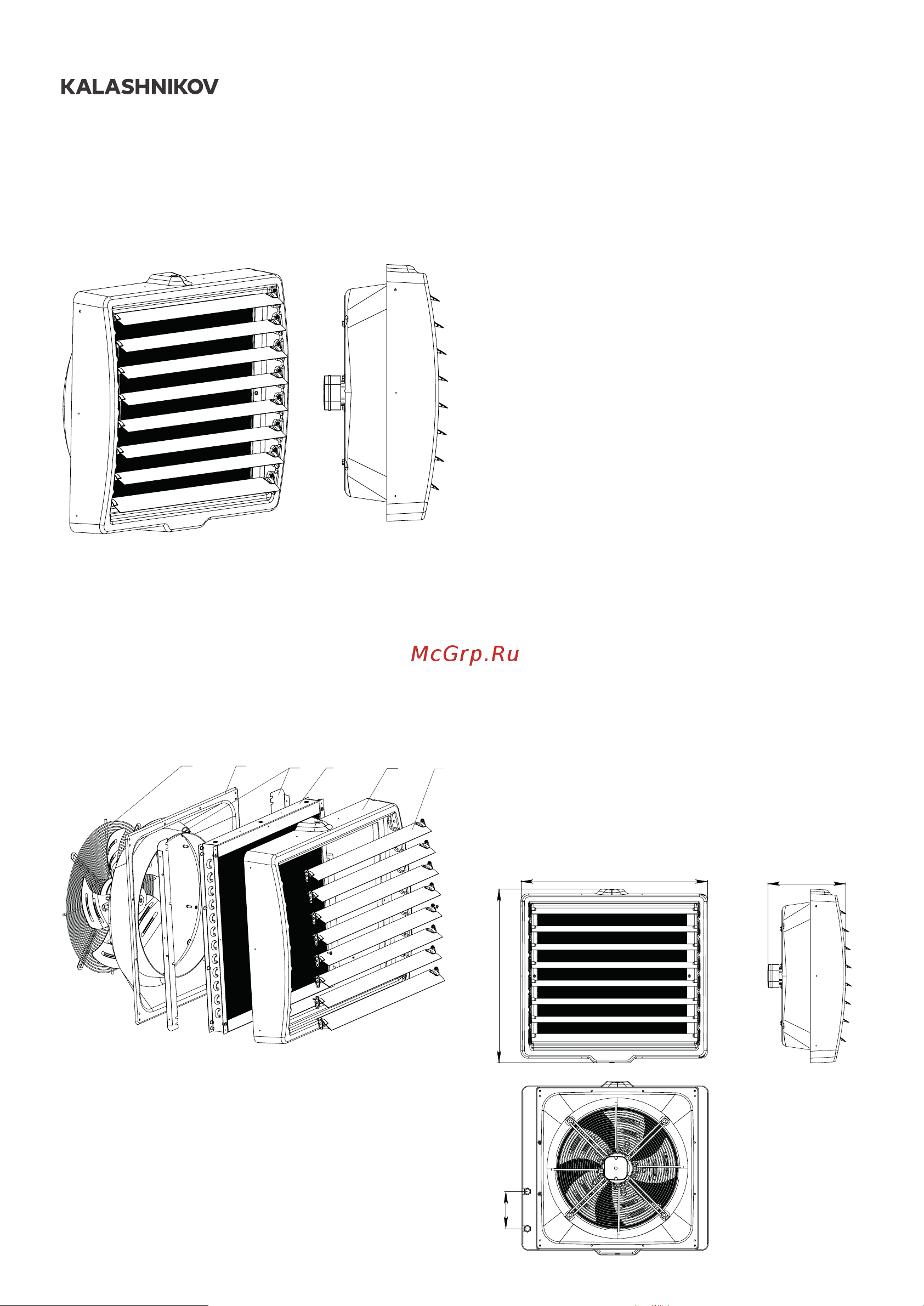

5. Устройство и порядок работы

5.1 Тепловентилятор имеет прочный корпус из

высококачественного пластика. Внутри кор-

пуса расположен осевой вентилятор и водя-

ной воздухонагреватель (рисунок 1).

Рис.1

5.2 Вентилятор забирает воздух через заднюю

часть корпуса сквозь решётку осевым вен-

тилятором 2. Поток воздуха, проходя через

заднюю панель 3 и воздухонагреватель 1,

нагревается и выбрасывается через воз-

духовыпускное сопло 5 закреплённое на

передней панели 4 в виде направленной

струи.

Рис. 2

1- Теплообменник

2- Осевой вентилятор

3- Панель задняя

4- Панель передняя

5- Направляющие

6- Шторки

Опытный

Серийный

Теплообменник. Теплообменники, входящие

в изделия, испытаны при номинальном ис-

пытательном давлении 1,8 МПа (18 атм.),

рабочее давление в теплообменнике до 1,6

МПа (16 атм.).

1. Максимальные параметры температуры те-

плоносителя составляют 150°С. Медно-алю-

миниевая конструкция состоит из медных

трубок - змеевика, а также алюминиевых

ламелей.

Присоединительные патрубки (наружная

резьба 3/4’’) находятся на задней панели

корпуса. В модели KVF-W30-11 использу-

ется однорядный теплообменник, в модели

KVF-W60-11 двухрядный теплообменник, в

KVF-W80-11 - трехрядный теплообменник.

2. Осевой вентилятор. Максимальная рабочая

температура окружающей среды составля-

ет 60°С, напряжение питания составляет

220В~50Гц. Двигатель имеет класс защиты

IP54. Циркуляция воздуха происходит при

помощи осевого вентилятора, который пре-

дохраняется защитной сеткой.

3. Направляющие жалюзи. Дают возможность

направления струи теплого воздуха. Опти-

мальная дальность и направление струи

воздуха достигается при помощи специаль-

ного профиля лопаток.

4. Кронштейн дает возможность поворота

оборудования в горизонтальной плоскости

благодаря чему струя теплого воздуха бу-

дет всегда направлена туда, где необходи-

ма.

5. Габаритные и присоединительные размеры

указаны на рисунке 3.

Рис. 3

325(350)

160

747

802

Опытный

Серийный
