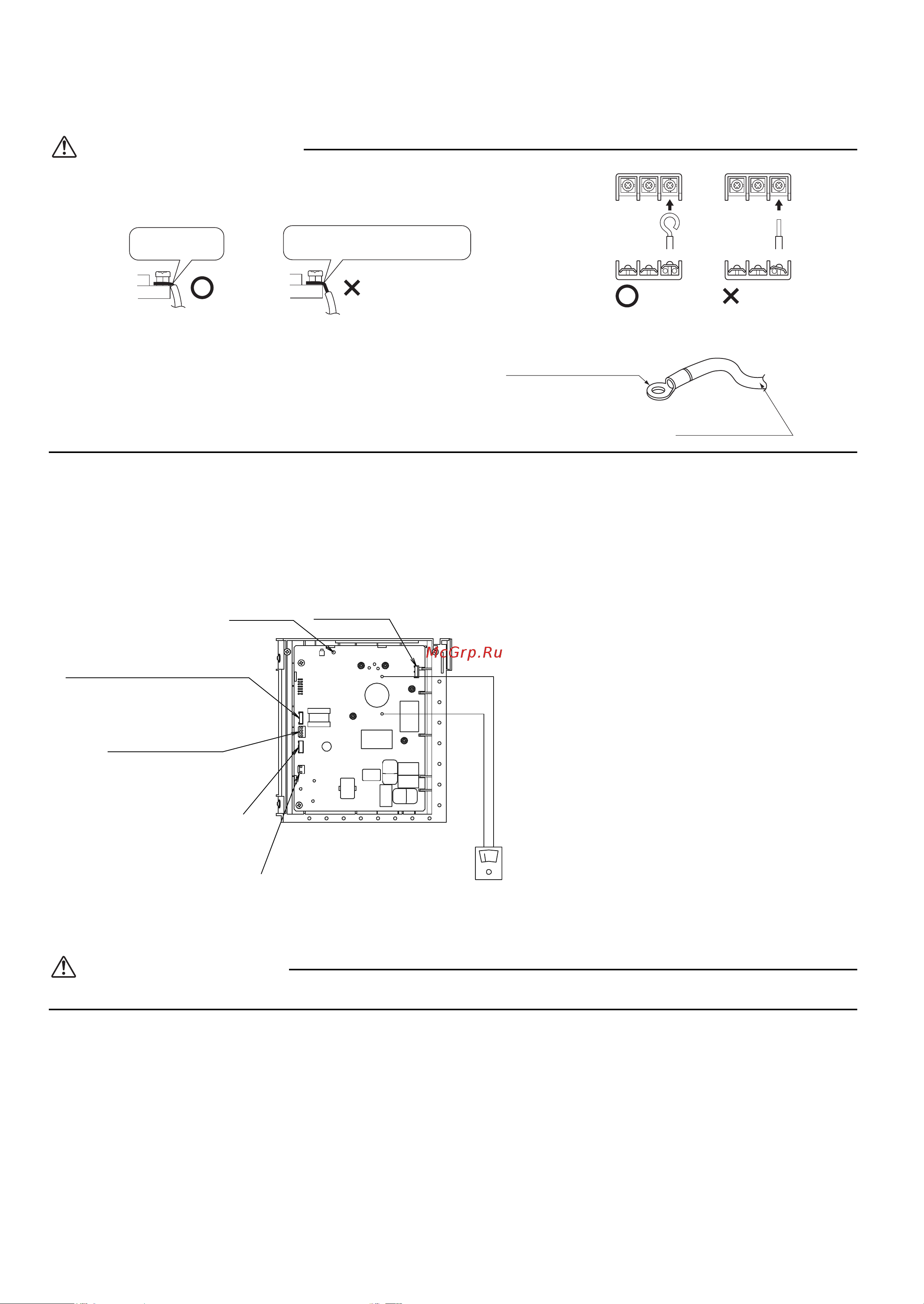

14 Русский
Проводка
При подключении проводов к клеммной колодке источника питания обращайте внимание на приведенные ниже замечания.
Меры предосторожности в отношении проводки источника питания.
ПРЕДОСТЕРЕЖЕНИЕ
• При подсоединении проводов к клеммной колодке
одножильным проводом обязательно сделайте петлю.
Проблемы при работе могут привести к нагреву и пожару.
• Если должны применяться многожильные провода,
используйте круглый обжимной наконечник для
подсоединения к клеммной колодке электропитания.
Установите круглые обжимные наконечники на провода
до изолированной части и закрепите.
3) Потяните за провод и убедитесь, что он не отсоединяется. Затем закрепите провод на месте в зажиме проводов.
1. Безопасное обращение с компонентами под высоким напряжением
•Выключите автоматический выключатель и подождите 10 минут перед обслуживанием.
1-1 Предотвращение поражения электрическим током
• Убедитесь в том, что постоянное напряжение между контактами DB1 "+" и DB1 "-" не превышает 50 В.
(См. следующий рисунок.)
Если блок предназначен только для охлаждения, обмотка 4-ходового клапана отсутствует.
ПРЕДУПРЕЖДЕНИЕ
На все цепи, включая термистор, подается напряжение питания.
Правильно
Провод со снятой изоляцией на клеммной колодке
Многожильный
провод
Круглый обжимной
наконечник провода
Неправильно
Правильно
Снимите изоляцию
на конце провода
до этого места.
Слишком длинный оголенный
конец может привести к поражению
электрическим током или к утечке тока.
Неправильно
ɆɍɅɖɌɂɆȿɌɊ
ȾɂȺɉȺɁɈɇɂɁɆȿɊȿɇɂə
ɉɈɋɌɈəɇɇɈȽɈɇȺɉɊəɀȿɇɂə
ɋɜɟɬɨɞɢɨɞ
+
-
6ɄȺȻȿɅɖɌȿɊɆɂɋɌɈɊȺ
6ɄȺȻȿɅɖ2/
6ɄȺȻȿɅɖɗɅȿɄɌɊɈɇɇɈȽɈ
ɌȿɊɆɈɊȿȽɍɅɂɊɍɘɓȿȽɈ
ȼȿɇɌɂɅə
6ɄȺȻȿɅɖɈȻɊȺɌɇɈȽɈ
ɗɅȿɄɌɊɈɆȺȽɇɂɌɇɈȽɈɄɅȺɉȺɇȺ
6ɄȺȻȿɅɖȾȼɂȽȺɌȿɅəȼȿɇɌɂɅəɌɈɊȺ
