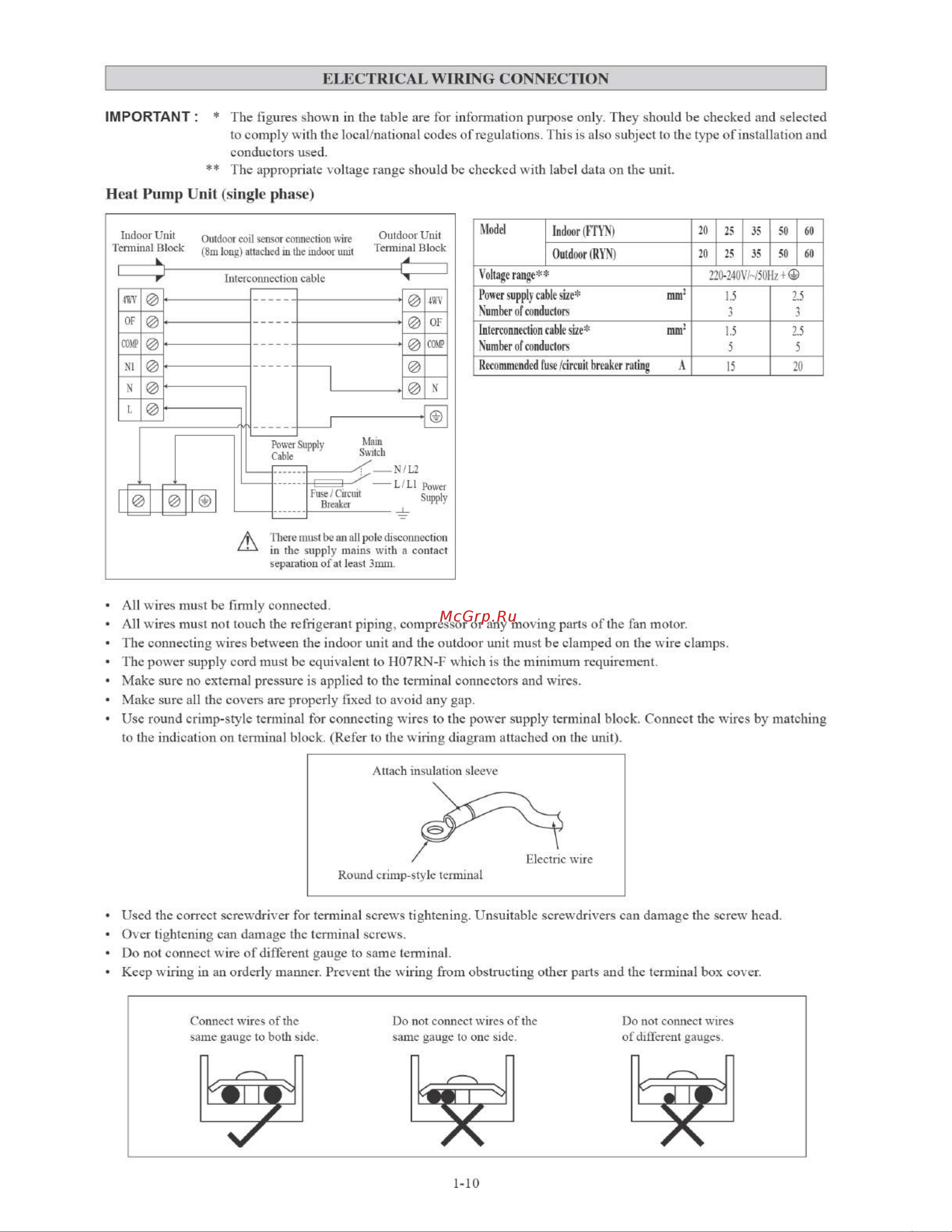

- Electrical wiring connection 12
- Heat pump unit single phase 12
- Important the figures shown in the table are for information purpose only they should be checked and selected 12
- Keep wiring in an orderly manner prevent the wiring from obstructing other parts and the terminal box cover 12
- Make sure all the covers are properly fixed to avoid any gap 12
- Make sure no external pressure is applied to the terminal connectors and wires 12
- Over tightening can damage the terminal screws 12
- The appropriate voltage range should be checked with label data on the unit 12
- The connecting wires between the indoor unit and the outdoor unit must be clamped on the wire clamps 12
- The power supply cord must be equivalent to h07rn f which is the minimum requirement 12
- To comply with the local national codes of regulations this is also subject to the type of installation and 12
- To the indication on terminal block refer to the wiring diagram attached on the unit 12
- Use round crimp style terminal for connecting wires to the power supply terminal block connect the wires by matching 12
- Used the correct screwdriver for terminal screws tightening unsuitable screwdrivers can damage the screw head 12
