Daikin ARXC35AV1B9 [32/172] Condotti del refrigerante

2-10

* Accertarsi di aggiungere la quantità corretta di refrigerante aggiuntivo. In caso contrario si potrebbe riscontrare una riduzione

delle prestazioni.

Attenzione: Il refrigerante precaricato in fabbrica è calcolato per una tubatura di 7,5m di lunghezza.

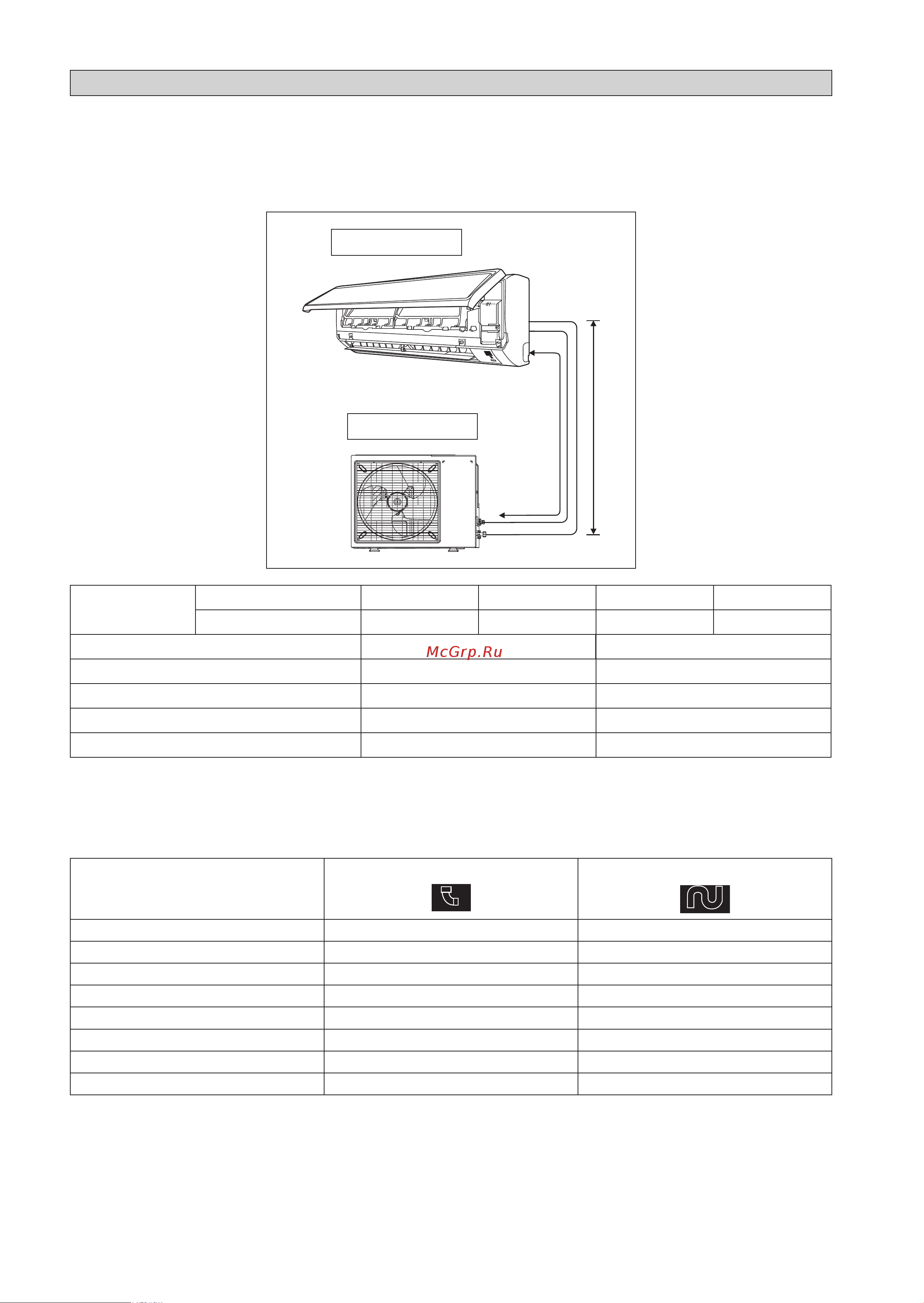

Lunghezza dei tubi consentita

Se le tubazioni sono troppo lungfie, la capacità e l’affidabilità dell’apparecchio risultano entrambe compromesse. Più grande

è il numero dei gomiti, maggiore è la resistenza al flusso del sistema di raffreddamento; così la capacità di raffreddamento

diminuisce. Come conseguenza, il compressore potrebbe diventare difettoso. Scegliere sempre il percorso più corto e obbedire

le raccomandazioni delle tavole seguenti:

3/4" (OD19,1mm) 0,35 2,4

7/8" (OD22,2mm) 0,40 3,0

1" (OD25,4mm) 0,45 3,4

1 1/8" (OD28,6mm) 0,50 3,7

1 3/8" (OD34,9mm) 0,60 4,4

Note:

Lunghezza equivalente delle tubazioni è ottenuto con lunghezza effettiva della tubazione gas.

90° curva di tubazione è equivalente a L congiunta.

1.

2.

Qualsiasi operazione di piegatura dei tubi deve essere eseguita a regola d’arte in modo da evitare fessurazioni ai tubi. Per piegare i tubi,

utilizzare, ove possibile, l’apposito strumento.

Minima lunghezza consentita (L), m 33

Massima lunghezza consentita (L), m 20 30

Massima altezza ammissibile (E), m 15 20

Diametro Tubi Gas, mm/(pollici)

Diametro Tubi Liquidi, mm/(pollici)
