Монтаж внутреннего агрегата

4. Проводка

1) Удалите изоляцию с концов проводов (15 мм).

2) Цвета проводов должны соответствовать номерам клемм на клеммных колодках внутреннего и наружного

агрегатов. Надежно закрепите провода винтами на соответствующих клеммах.

3) Подсоедините провода заземления к соответствующим клеммам.

4) Потяните провода, чтобы убедиться в том, что они надежно подсоединены. Затем закрепите их с помощью

фиксатора.

Расположите провода так, чтобы сервисная крышка надежно крепилась. Закройте сервисную крышку.

ПРЕДУПРЕЖДЕНИЕ

• Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких

проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.

• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную

колодку для питания дренажного насоса и т. п.) Это может привести

к поражению электрическим током или

возгоранию.

• Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим

током или возгоранию.

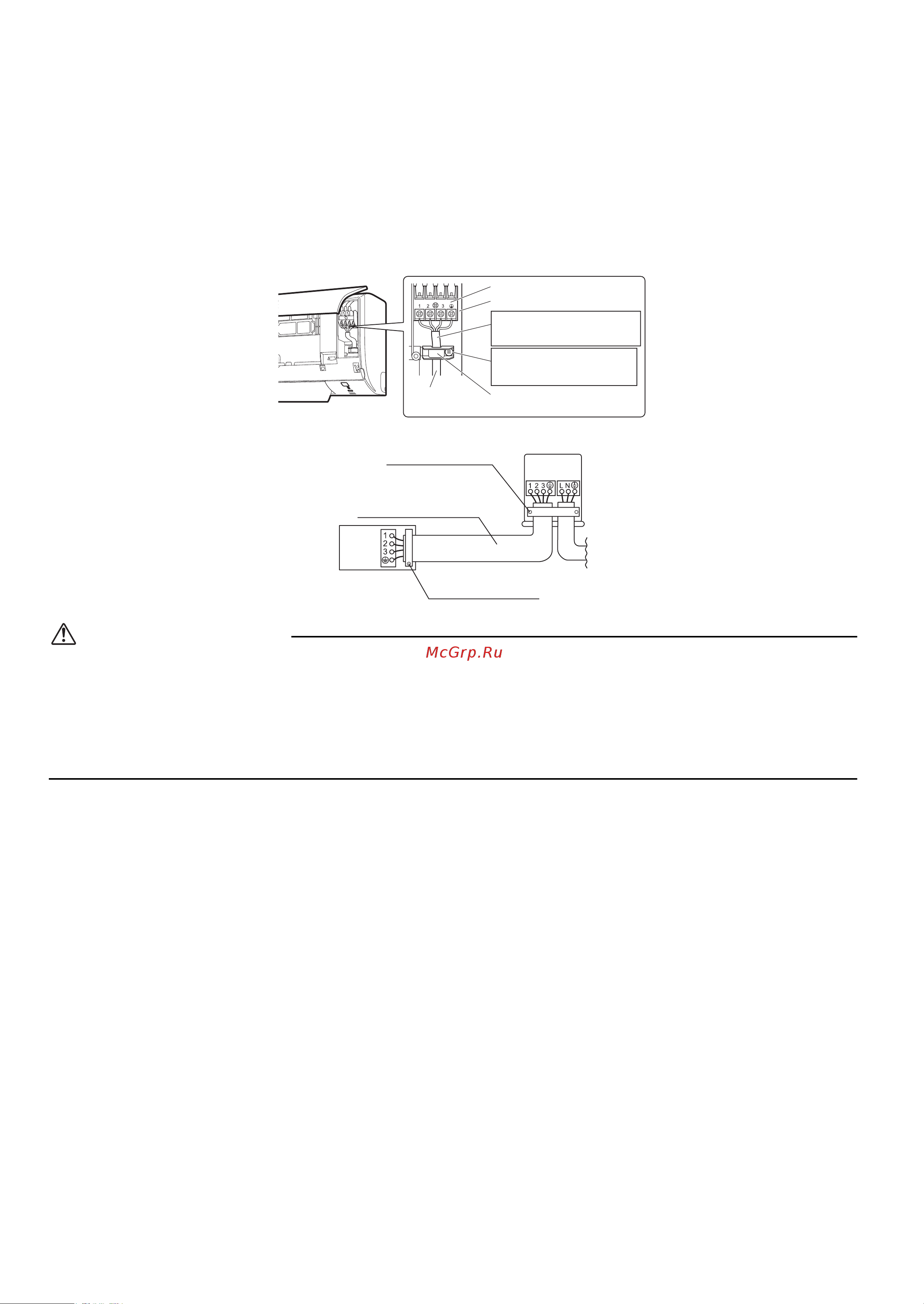

Клеммная колодка

Коробка электрических компонентов

Фиксатор проводки

Используйте

указанный тип провода.

Расположите провода так, чтобы

сервисная крышка была надежно

закреплена.

Проводка между агрегатами:

4 жилы сечением не менее 1,5 мм²

H05RN

Надежно закрепите

провода винтами клемм.

Наружный

агрегат

Внут-

ренний

агрегат

Надежно закрепите держатель

проводов, чтобы на провода не

воздействовали внешние силы.

Надежно закрепите

провода винтами клемм.
