Daikin FTX60KV1B [5/16] Подготовка к монтажу

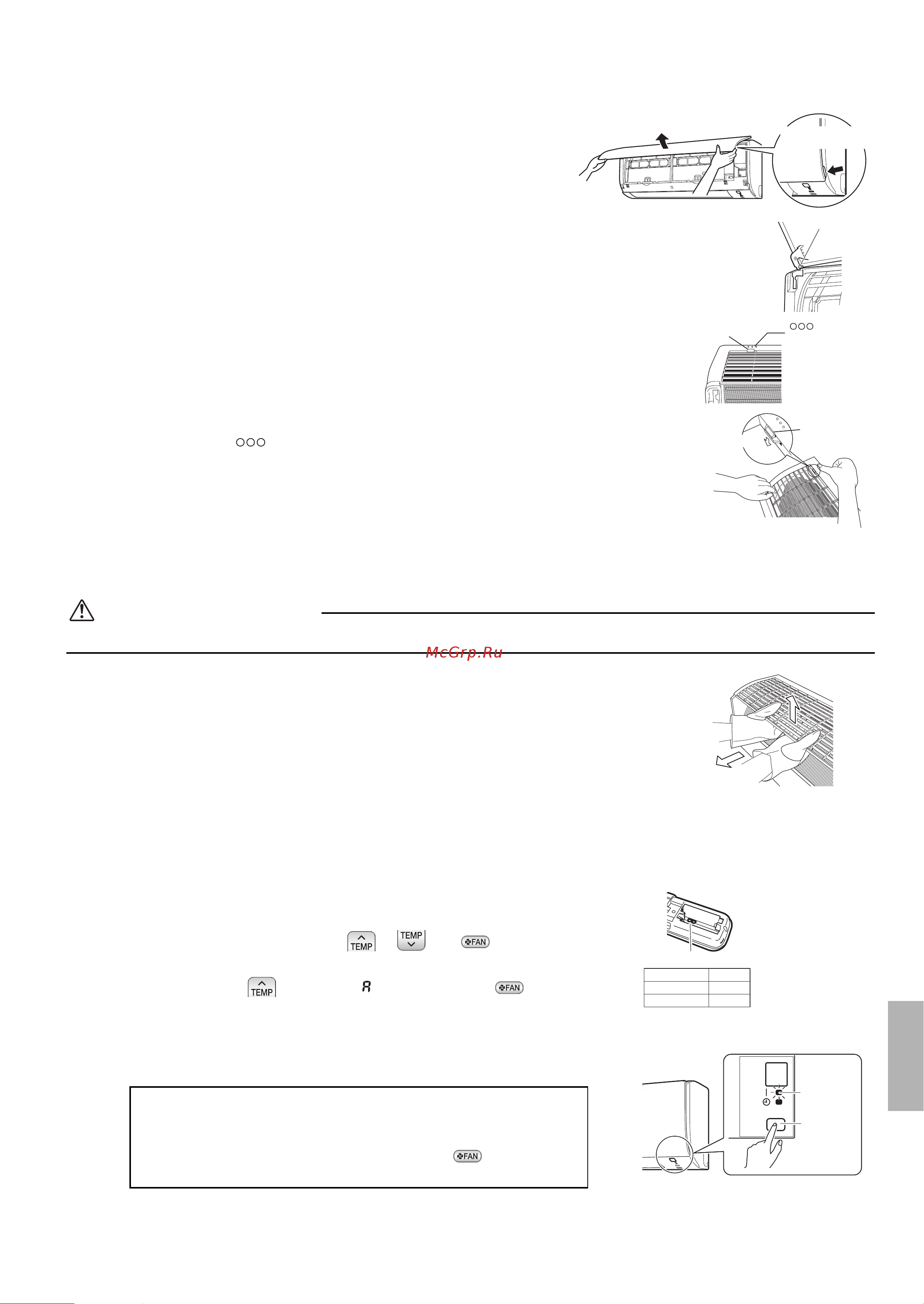

![Daikin FTX60KV1B [5/16] Подготовка к монтажу](/views2/1785746/page5/bg5.png)
Русский 3
Русский
Русский
Подготовка к монтажу
1. Снятие и установка передней панели
• Способ снятия
1) Поместите пальцы в углубления на основном блоке (по одному на
левой и правой сторонах) и откройте переднюю панель до упора.
2) Сдвиньте панель вправо и потяните на себя, чтобы освободить ось
передней панели с левой стороны. Чтобы освободить ось панели
с правой стороны, сдвиньте панель влево и потяните на себя.
• Способ установки
Выровняйте выступы передней панели относительно канавок
и вставьте панель до упора. Затем медленно закройте. Нажмите
вцентре нижней поверхности панели и плотно прижмите ее, чтобы
выступы вошли в зацепление.
2. Снятие и установка передней решетки
• Способ снятия
1) Удалите переднюю панель, чтобы снять воздушный фильтр.
2) Отвинтите 3 винта на передней решетке.
3) Перед отметкой на передней решетке расположены 3 верхних
крюка.
Одной рукой слегка потяните переднюю решетку к себе и нажмите
на крюки пальцами другой руки.
Когда отсутствует рабочее пространство, поскольку агрегат расположен
близко к потолку
ПРЕДОСТЕРЕЖЕНИЕ
• Наденьте защитные перчатки.
Поместите обе руки под центральной частью передней решетки и, толкая вверх,
потяните ее на себя.
• Способ установки
1) Установите переднюю решетку и обеспечьте надежное зацепление верхних
крюков (3 шт.).
2) Установите 3 винта на передней решетке.
3) Установите воздушный фильтр и переднюю панель.
3. Настройка других адресов
Когда 2 внутренних агрегата устанавливаются в одном помещении, 2 беспроводных пульта дистанционного
управления можно настроить на различные адреса. Измените настройку адреса одного из двух блоков.
При разъединении перемычки будьте осторожны, чтобы не повредить окружающие детали.
1) Снимите крышку отсека батареек с пульта дистанционного управления
и разъедините перемычку адреса.
2) Одновременно нажмите кнопки , и .
3)
Нажмите кнопку , выберите , нажмите кнопку .
(Индикатор РАБОТЫ внутреннего агрегата мигает приблизительно
1 минуту.)
4) Нажмите выключатель Включения/Выключения внутреннего агрегата,
пока мигает индикатор РАБОТЫ.
Углубления на
основном блоке
Верхний крюк
зона метки
(3 позиции)
Нажмите.
Верхний крюк
Ось передней
панели
1) Нажмите
вверх.
2) Потяните
на себя.
ɉɟɪɟɦɵɱɤɚ
ȺȾɊȿɋ
ɋɈȿȾɂɇȿɇȺ 1
ɊȺɁɊȿɁȺɇȺ 2
ɉɟɪɟɦɵɱɤɚ
ɉɟɪɟɤɥɸɱɚɬɟɥɶ
ȼɄɅɘɑȿɇɂə
ȼɕɄɅɘɑȿɇɂə
ɜɧɭɬɪɟɧɧɟɝɨ
ɚɝɪɟɝɚɬɚ
ɂɧɞɢɤɚɬɨɪ
ɊȺȻɈɌɕ
212))
• Если настройку не удалось завершить, пока мигал индикатор
РАБОТЫ, выполните процесс настройки еще раз с начала.
• После завершения настройки нажмите и удерживайте
приблизительно в течение 5 секунд кнопку , чтобы пульт
дистанционного управления вернулся к предыдущему экрану.
3PRU393185-1D.book Page 3 Friday, April 3, 2015 12:51 PM
