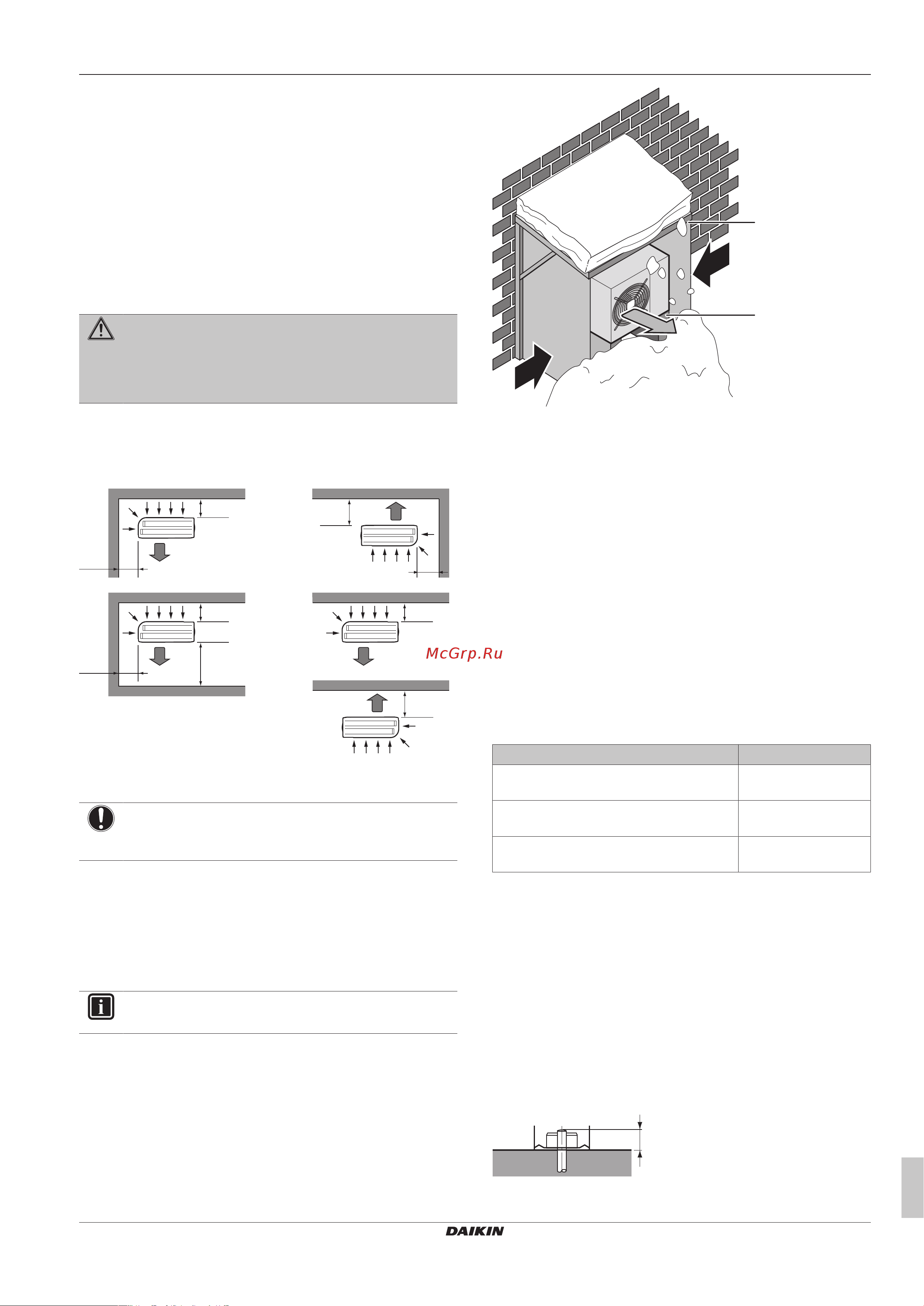

Daikin RXM20N5V1B9 [15/28] Подготовка
![Daikin RXM20N5V1B9 [15/28] Подготовка](/views2/1770459/page15/bgf.png)
3 Подготовка
Руководство по монтажу
15
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
3P512025-6Q – 2019.12
d Этикетка о наличии фторсодержащих парниковых
газов на нескольких языках
e Сливная пробка (находится на дне упаковочной
коробки)
f Заглушка сливного отверстия (1)
g Заглушка сливного отверстия (2)
h Маркировка энергоэффективности
3 Подготовка
3.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
наружного блока
Помните следующие правила организации пространства:
>100
>50
>350
(mm)
b
a
>100
>50
b
a
>100
b
a
b
a
>350
>350
>50
b
a
a Выброс воздуха
b Воздухозаборник
ПРИМЕЧАНИЕ
Высота стены на стороне выхода наружного блока
ДОЛЖНА быть ≤1200мм.
НЕ устанавливайте блок в местах, где может мешать шум,
возникающий при работе (например рядом со спальней).
Внимание! Если звук измерить в фактических условиях
монтажа, то полученное в результате измерения значение
может превышать уровень звукового давления, указанный в
разделе "Звуковой спектр" технических данных, из-за шума
окружающей среды и звуковых отражений.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
3.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
Рекомендуется оставлять под блоком не менее 150 мм
свободного пространства (300 мм в местности, подверженной
сильным снегопадам). Кроме того, необходимо проследить за
тем, чтобы блок находился, как минимум, в 100 мм над
расчетной поверхностью снежного покрова. Если нужно,
установите блок на подставку. Подробнее см. параграф
«4.1Монтаж наружного агрегата» [415].
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
3.1.3 Перепад высот трубопроводов
хладагента
Что? Расстояние
Максимально допустимая длина
трубопровода
30м
Минимально допустимая длина
трубопровода
3м
Максимально допустимый перепад
высот
20м
4 Монтаж
4.1 Монтаж наружного агрегата
4.1.1 Подготовка монтажной конструкции
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
