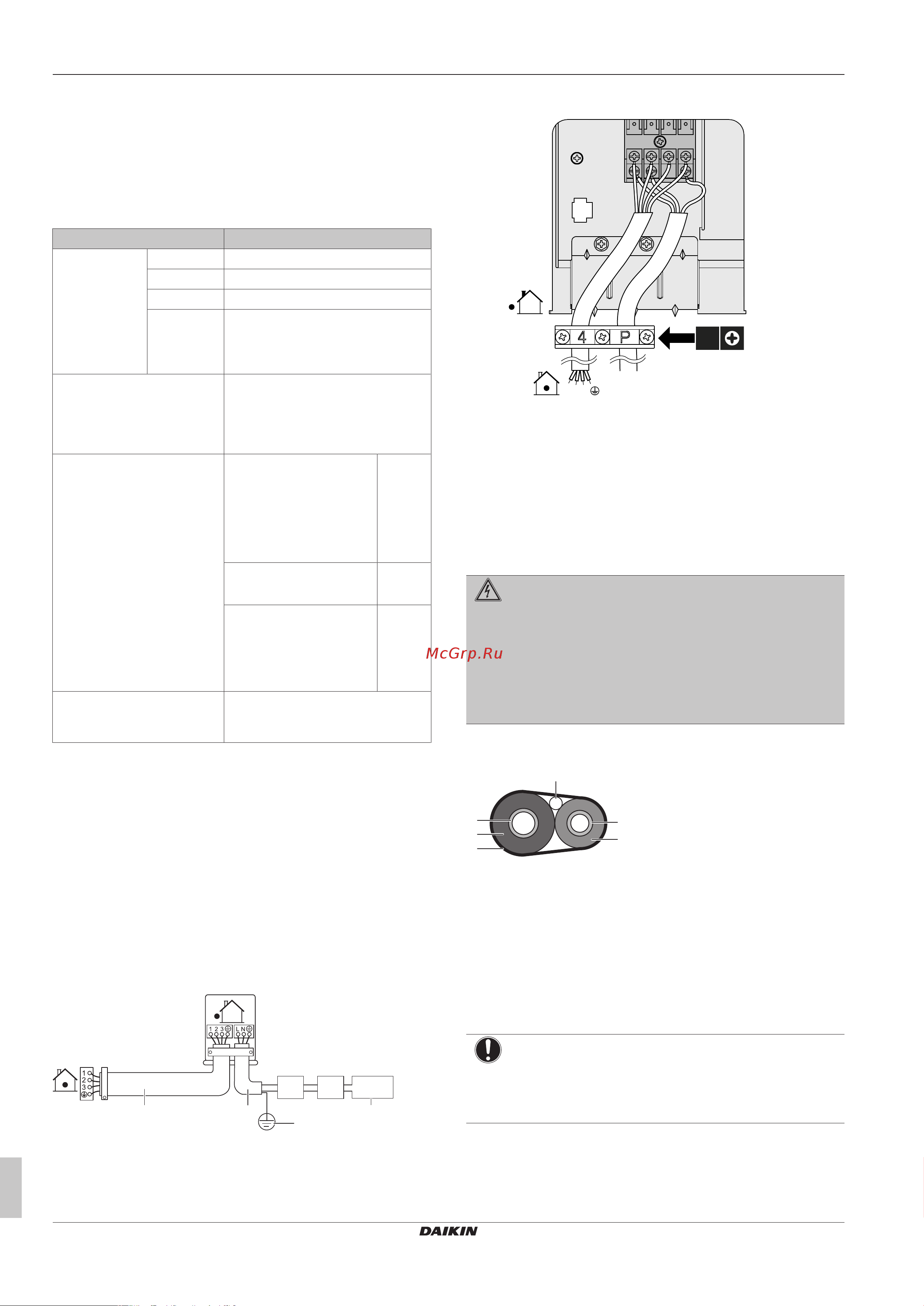

Daikin RXM20N5V1B9 [20/28] Пусконаладка
![Daikin RXM20N5V1B9 [20/28] Пусконаладка](/views2/1770459/page20/bg14.png)
5 Пусконаладка
Руководство по монтажу
20
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
3P512025-6Q – 2019.12
d S40 – токоподводящий провод теплового реле
перегрузки
e S90 – токоподводящий провод термистора
f Светодиод
g S70 – токоподводящий провод электромотора
вентилятора
4.5.1 Характеристики стандартных
компонентов электропроводки
Элемент
Кабель
электропитани
я
Напряжение 220~240В
Фаза 1~
Частота 50Гц
Размер
проводки
3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный
блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под напряжение
220~240В
H05RN-F (60245 IEC 57)
Рекомендованный
размыкатель цепи
RXM71N
RXP50~71M
RXF50+60B
RXF71A
ARXF50~71A
20A
(a)
ARXM60+71N
RXM60N
16A
ARXM50N
RXM42+50N
RXA42+50B
RXJ50N
13A
Автоматический
выключатель защиты от
замыкания на землю
Соответствие законодательным
требованиям ОБЯЗАТЕЛЬНО
(a)
Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный
технический стандарт, устанавливающий пределы
по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным
системам общего пользования, с входным током в
каждой фазе >16А и ≤75А).
4.5.2 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки.
2 Откройте зажим проводов.
3 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Кабель электропитания
c Размыкатель цепи
d Автоматический выключатель защиты от замыкания
на землю
e Электропитание
f Заземление
1 2 3
3×
4 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
5 Установите крышку распределительной коробки.
4.6 Завершение монтажа наружного
агрегата
4.6.1 Завершение монтажа наружного блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите распределительную коробку перед
включением электропитания.
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Трубопровод жидкого хладагента
e Изоляция трубопровода жидкого хладагента
f Отделочная лента
2 Установите сервисную крышку.
5 Пусконаладка
ПРИМЕЧАНИЕ
Блок допускается к эксплуатации ТОЛЬКО с
термисторами и (или) датчиками/реле давления.
ИНАЧЕ может возникнуть угроза возгорания
компрессора.
