RMXS112~160E7V3B
Система Super Multi Plus кондиционирования воздуха
4PW29035-1A
Инструкция по монтажу
5

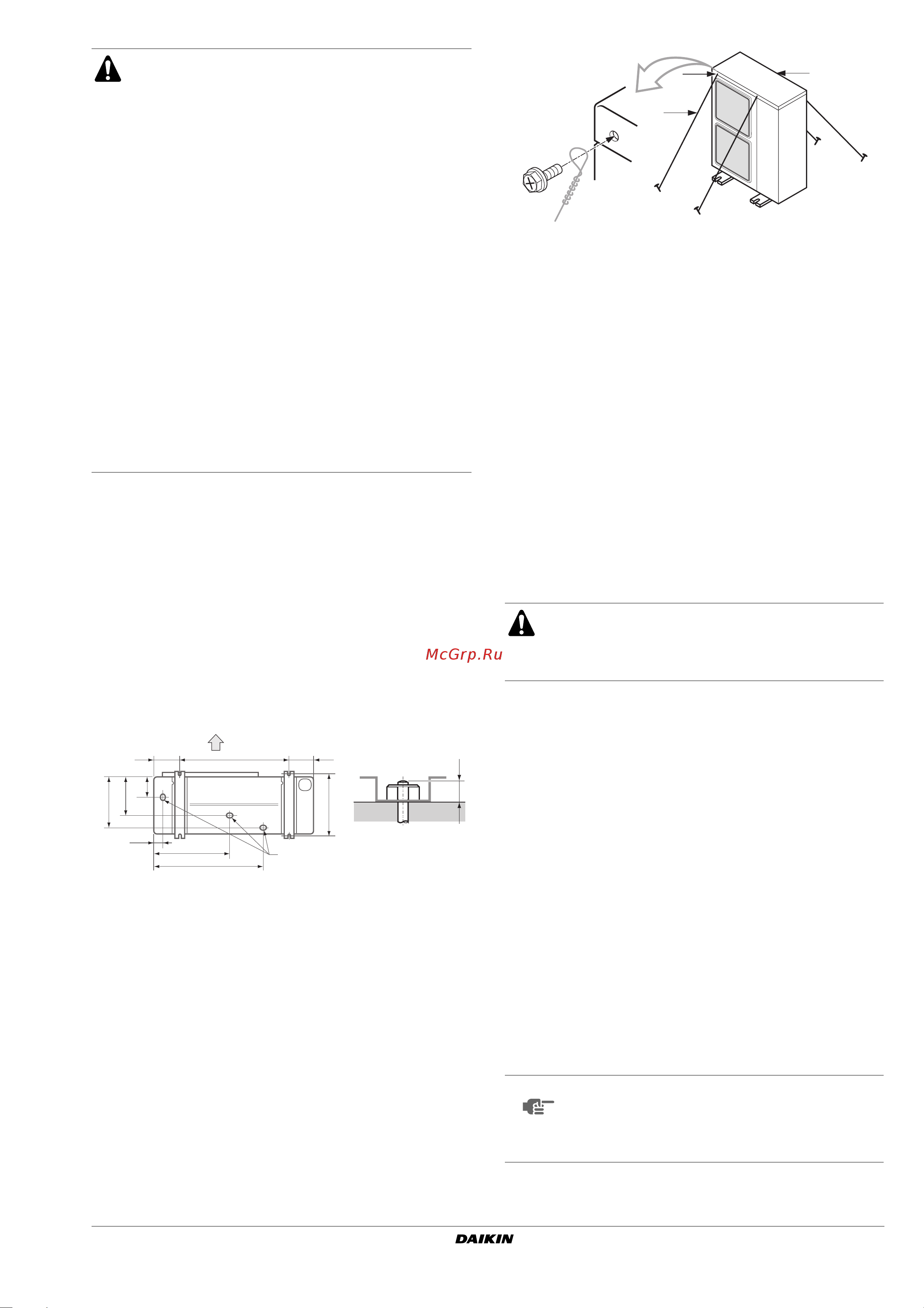

5. Предварительные операции перед
монтажом
■ Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен блок, чтобы предотвратить
излишние шумы и вибрации.
■ Прочно закрепите блок с помощью монтажных винтов, как
показано на рисунке. (Заранее приготовьте 4 комплекта
болтов М12, гаек и шайб из имеющихся на местном рынке.)
■ Рекомендуется ввинтить монтажные болты таким образом,
чтобы оставалось не менее 20 мм от поверхности
фундамента.
5.1. Метод монтажа блока, предотвращающий его
падение
Если необходимы специальные меры, исключающие падение
блока, закрепите его так, как показано на рисунке.
■ заготовьте 4 растяжки, как показано ниже
■ отвинтите 4 винта крепления верхней панели блока (А и В
на рисунке)
■ проденьте винты в петли растяжек и снова надежно
затяните их
5.2. Снятие транспортировочной распорки
Жёлтую транспортировочную распорку, установленную на ногу
компрессора для защиты агрегата во время перевозки,
необходимо снять. Выполните действия, показанные на
рисунке 3 и описанные ниже.
1 Немного ослабьте крепёжную гайку (B).
2 Снимите транспортировочную распорку (C) как показано
на рисунке 3.
3 Затяните крепёжную гайку (B).
5.3. Метод установки дренажных труб
В зависимости от места установки может возникнуть необходи-
мость в установке дренажной заглушки (набор дополнительных
приспособлений).
В регионах с холодным климатом не подсоединяйте к наруж-
ному агрегату дренажный шланг. В противном случае вода
в дренаже может замерзнуть, что снизит тепло-
производительность.
1 Порядок установки дренажной заглушки смотрите на
рисунке 12.
2 Подсоедините приобретаемый на внутреннем рынке вини-
ловый шланг (внутренний диаметр 25 мм) к дренажному
патрубку (А).
Если шланг имеет слишком большую длину и провисает,
аккуратно закрепите его во избежание скручивания.
Оборудование, описываемое в настоящей инструкции,
может служить источником электрических помех, вы-
зываемых токами высокой частоты. Данное оборудо-
вание соответствует нормативам, утвержденным
в целях обеспечения разумной защиты от электро-
магнитных помех. Тем не менее отсутствие помех
в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудо-
вание и размещать электропроводку на соответст-
вующем удалении от стереофонической аппаратуры,
персональных компьютеров и т.п. (Смотрите
рисунок 2)
В некоторых исключительных случаях необходимо
соблюдать дистанцию в 3 м и более, а также использо-
вать экранированные кабели для магистральной
электропроводки и линии управления.
A Сторона выброса воздуха
B Вид снизу (мм)
C Дренажное отверстие
1 Персональный компьютер или радиоприемник
2 Плавкий предохранитель
3 Предохранитель утечки на землю
4 Пульт дистанционного управления
5 Переключатель режимов «охлаждение»/«нагрев»
6 Внутренний блок
7 Блок-обеспечитель разветвления
20
140
117
219
289
350
(345-355)
45
140620
612
421
A
B
C
A Расположение 2 крепежных отверстий на передней стороне
блока
B Расположение 2 крепежных отверстий на задней стороне
блока
C Проволока: приобретается на внутреннем рынке
A Компрессор
B Крепёжная гайка
C Транспортировочная распорка
ПРЕДОСТЕРЕЖЕНИЕ
При работе с установленной транспортировочной
распоркой агрегат может сильно вибрировать и
издавать неестественный шум.
A Дренажный патрубок
B Дренажная заглушка
C Приёмник дренажа
D Изоляционная лента
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного агрегата
закрыты монтажным основанием или
поверхностью пола, поднимите агрегат, чтобы под
ним оставалось не менее 100 мм свободного
пространства. (Смотрите рисунок 12)
C
B
AA
